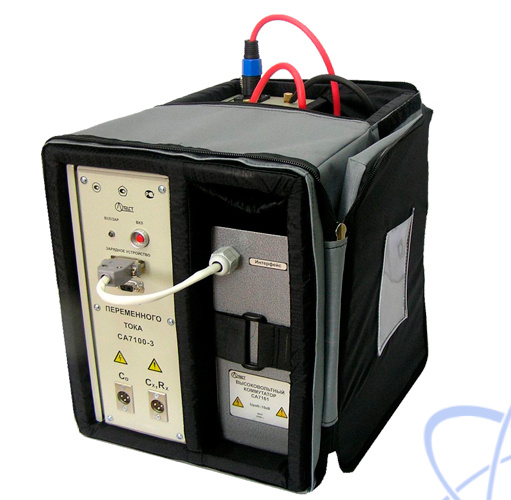

СА7100-3 — высоковольтный мост переменного тока

Описание высоковольтного моста переменного тока/комплекта диагностического СА7100-3:

Прибор поставляется в трех модификациях:

СА7100-3 - высоковольтный мост переменного тока, который предназначен для измерений электрической емкости и тангенса угла диэлектрических потерь, а также напряжения и частоты переменного тока и сопротивления постоянному току;
СА7100-3К - комплект диагностический на базе моста переменного тока высоковольтного СА7100-3, который предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования;
СА7100-3КП - комплект диагностический на базе моста переменного тока высоковольтного СА7100-3, который предназначен использования в виде передвижной установки, выполняющей испытания высоковольтного оборудования.

Назначение высоковольтного моста переменного тока СА7100-3:

Мосты переменного тока высоковольтные автоматические серии СА7100 предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь, напряжения и частоты переменного тока, сопротивления постоянному току.

Основные измеряемые величины	Исполнения
Основные измеряемые величины	СА7100-2	СА7100-3
Емкость и тангенс угла потерь
Сопротивление постоянному току при напряжении до 2,5 кВ
Рабочее напряжение (напряжение, приложенное к эталонному конденсатору) и его частота в следящем режиме

Особенности высоковольтного моста переменного тока/комплекта диагностического СА7100-3:

Измерение тангенса угла потерь, электрической емкости, сопротивления изоляции, коэффициента абсорбции с одного подключения к объекту;
Коммутация схемы измерения (прямая – перевернутая);
Наличие встроенного эталонного конденсатора;
Полная электробезопасность персонала при работе с прибором благодаря использованию волокно-оптического кабеля;
Измерение больших емкостей с использованием;
Расширителя диапазона СА7150;
Измерение сопротивления при постоянном напряжении до 2,5 кВ;
Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением с использованием Устройства согласования автоматизированного СА7140;
Возможность эксплуатации в стационарных и передвижных лабораториях.

Область применения высоковольтного моста переменного тока СА7100-3:

Проведение испытания силовых трансформаторов, реакторов, измерительных трансформаторов, высоковольтных вводов, выключателей, разрядников и конденсаторов. Контроль изоляции и измерения параметров электротехнического, электронного оборудования и их компонентов при производстве и эксплуатации. Поверка, калибровка, метрологическая аттестация и испытания средств измерительной техники.

Технические характеристики комплекта диагностического мобильного СА7100-3К:

Наименование величины	Диапазон измерения	Допускаемая погрешность измерения
Тангенс угла потерь tgδ_x	0…1	± (1·10^-4 + 0,01·\|tgδ_x\|)
Емкость	0…С₀·10 000	± 1·10^-2 % при использовании внешнего эталонного конденсатора без учета его погрешности
Емкость	0…С₀·10 000	± 5·10^-2 % при использовании встроенного эталонного конденсатора
Переменное испытательное напряжение	1…10 кВ при использовании встроенного эталонного конденсатора	± 1,5 % (погрешность измерения)
Частота	49…51 Гц	± 0,1 Гц
Сопротивление	150 кОм…100 ГОм 100 ГОм…1 000 ГОм	± 2,5 % ± 5 %
Постоянное испытательное напряжение	250 В…2,5 кВ	± 2,5 % (погрешность установки)
С₀ – емкость эталонного конденсатора (10…10 000 пФ); tgδ_x – числовое значение результата измерения тангенса угла потерь.
Общие характеристики
Электропитание прибора	Блок измерительный – от встроенного аккумулятора; Блок управления – 220/230 В, 50 Гц или от бортовой сети передвижной лаборатории 12 В
Время непрерывной работы от полностью заряженного аккумулятора	25 часов
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха	-10…40 °С до 80 % при температуре 25°С без конденсации
Размеры блока измерительного, не более	120 х 315 х 415 мм
Масса блока измерительного, не более	16 кг

№	Наименование	Кол-во, шт.	Номер для заказа
	Базовая комплектация:		411210.001-03
1	Блок измерительный CA7100-3	1	411722.003
2	Коммутатор высоковольтный СА7161 (Основной блок)	1	468349.002-01
3	Кабель высоковольтный КВ4	1	685651.008
4	Кабель высоковольтный КВ5	1	685651.008-1
5	Блок управления БУ	1	421451.002-01
6	Зарядное устройство (блок ЗУ)	1	436112.002
7	Кабель переходной КП4 (для подключения БУ)	1	685611.016
8	Кабель питания сетевой 220 В 50 Гц	1	Покупное изделие
9	Кабель питания от бортовой сети 12 В	1	685611.018
10	Устройство тестирующее СА7135	1	411644.001
11	Кабель измерительный КИ1, 10 м	1	685651.009
12	Кабель измерительный КИ2, 1,5 м	1	685651.010
13	Кабель измерительный высоковольтный КИ3, 25 м	1	685651.011
14	Кабель переходной КП2 (разъем XLR-M – два зажима типа "крокодил")	1	685651.014
15	Переходник (для подачи 2,5 кВ)	1	711561.005
16	Перемычка БИ	1	685611.019
16	Кабель интерфейсный USB2AA/2	1	Покупное изделие
18	Кабель волоконно-оптический ВОК2 (Длина определяется при заказе в диапазоне от 3 до 30 м)	1	468615.002
19	Сумка 7100-3	1	323382.012
20	Сумка укладочная	1	323382.058
21	Сумка кабельная	1	323382.010
22	Резистор 150 кОм	1	411642.004
23	Резистор 1,5 МОм	1	411642.003
24	Многозначная коммутируемая мера емкости МКМЕ	1	411644.002
25	Заглушка экранирующая	1	434479.003
26	Комплект запасных частей	1	1977
27	Программное обеспечение Моста (диск инсталляционный)	1	411210.001 К
28	Руководство по эксплуатации. Часть 1. Техническая эксплуатация	1	411210.001 РЭ
29	Методика поверки СА7100. Разработана и утверждена ФГУП ВНИИМС 28 августа 2019	1	МП 206.1-009-2019
30	Паспорт	1	411210.001 ПС
31	Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100	1	Приложение к 411210.001 РЭ
	Дополнительная комплектация:
32	Источник переменного рабочего напряжения ИПРН		421415.022-01
33	Тележка		304136.001
34	Трансформатор повышающий СА7190		671119.015
35	Расширитель диапазона СА7150		411521.001
36	Устройство согласования автоматизированное СА7140		421451.004
37	Блок сопряжения		426477.003-01
