Тангенс-2000 - автоматический, помехозащищенный, высокоточный, безопасный в эксплуатации прибор, предназначен для контроля параметров изоляции высоковольтного оборудования. Прибор изготовлен по правилам, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4.
Устройство измерителя Тангенс-2000

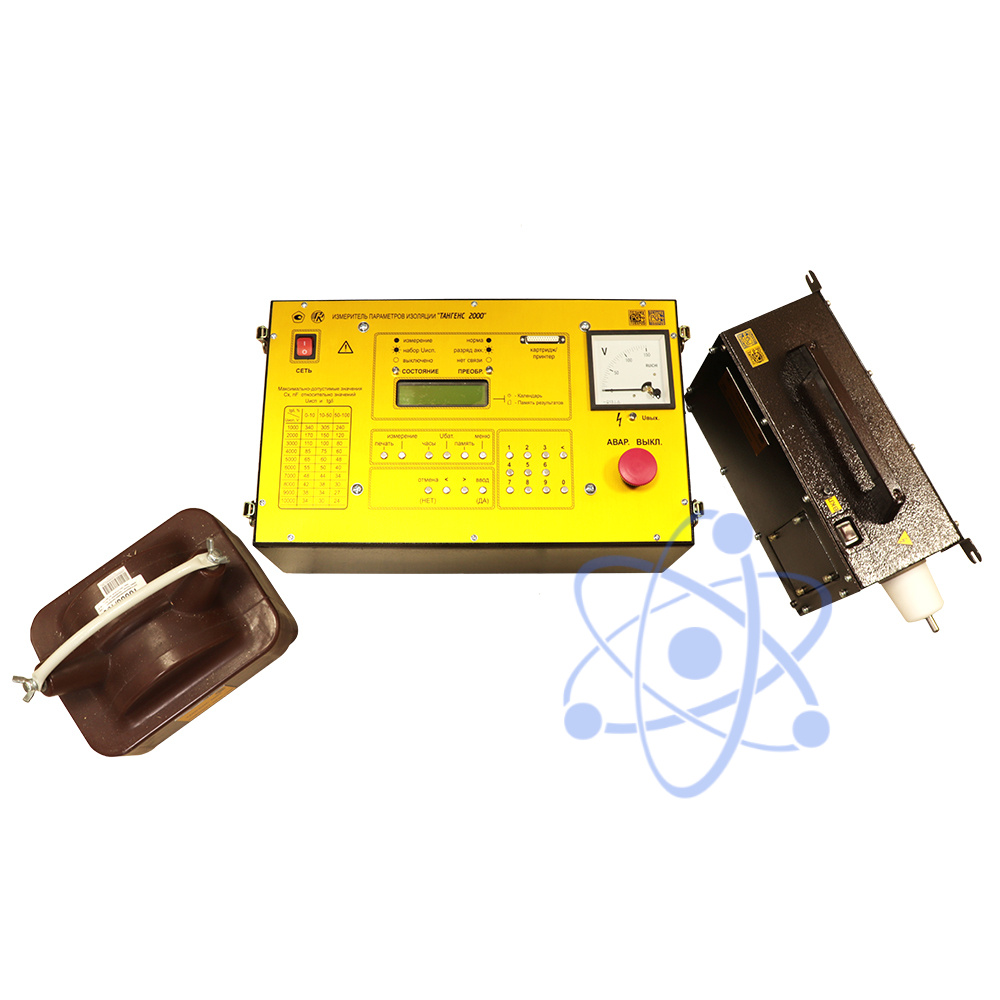

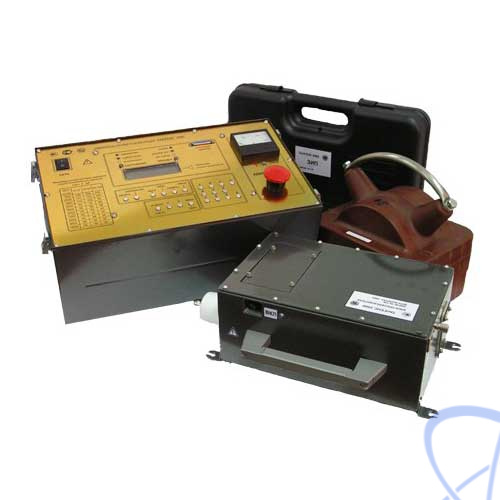

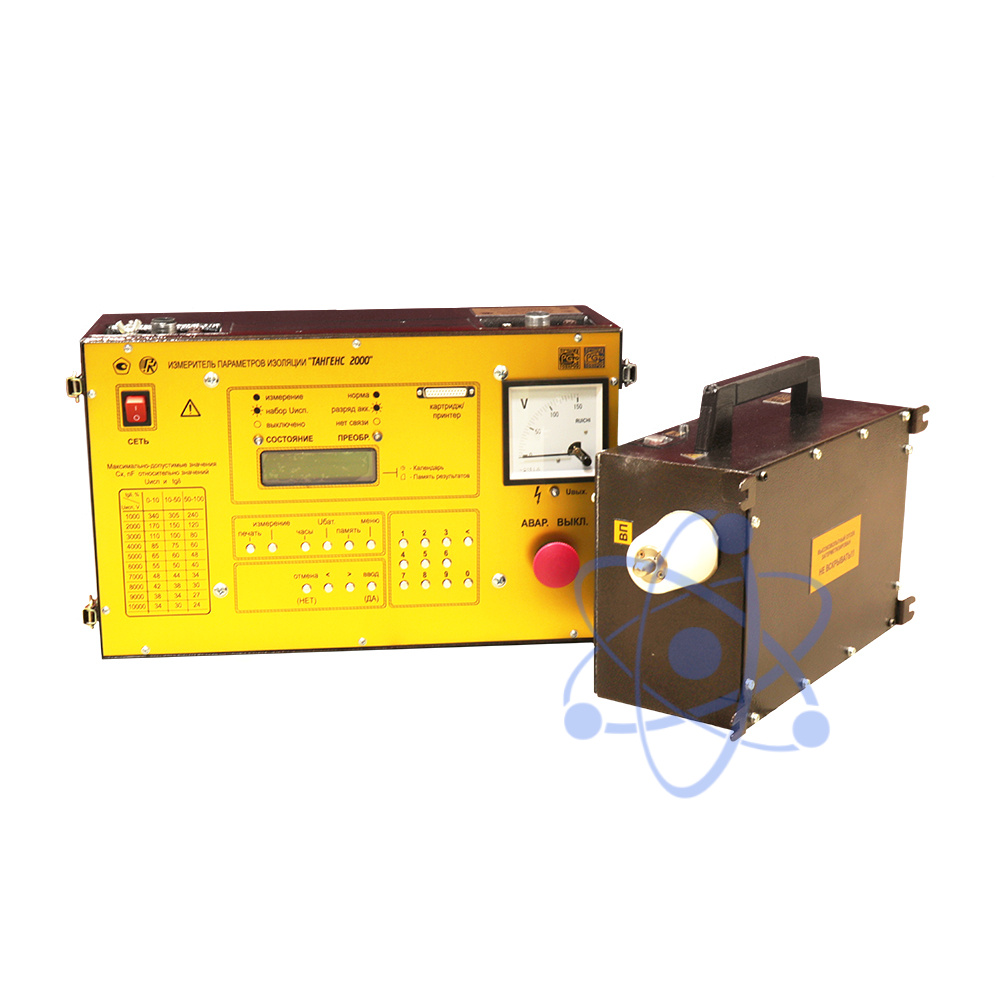

Прибор Тангенс 2000 состоит из трёх блоков:
- блок управления - содержит генератор напряжения, питающийся от сети 220В 50Гц и пульт управления с радиомодемом для управления процессом измерения;
- блок преобразователя - выполняет первичное измерение, содержит высоковольтный делитель и модуль радиомодема для обмена с блоком управления;
- высоковольтный повышающий трансформатор - тип ОЛ1/10, имеющий напряжение на низковольтной обмотке до 100В, на высоковольтной до 10000В, мощность 1КВт.
Блоком управления реализуются сервисные возможности: сохранение информации о результатах измерений во внутренней памяти с фиксацией дополнительной информации об объекте измерения (тип и серийный номер), об операторе (личный номер), а также об условиях проведения измерения (реальное время и температура объекта).
Генератор в блоке управления вырабатывает синусоидальное напряжение с программно-управляемой частотой (44 и 56Гц) и амплитудой, которое через повышающий трансформатор подается на объект контроля. Блок преобразователя выполняет прямое измерение фазового сдвига между током, протекающим через объект, и напряжением на объекте, а также действующих значений тока через объект и напряжения на объекте. После первичной обработки информация передается в блок управления для расчета и отображения результатов измерений; результат расчетов, приведенный к частоте 50Гц, выводится на дисплей блока управления.
Особенности измерителя параметров изоляции Тангенс-2000
- Полностью автоматический процесс измерения с программно-управляемой плавной подачей испытательного напряжения на объект и снятием напряжения по завершению измерения.
- Измеритель параметром изоляции тангенс 2000 имеет автоматическую отстройку от помех за счет генерации испытательного напряжения частотой, отличной от промышленной, и высокая точность измерений, позволяющие обнаруживать минимальные изменения параметров изоляции при периодическом контроле высоковольтного оборудования.
- Функционально полное изделие, не требующее дооснащения образцовым конденсатором, устройством регулирования напряжения, переключателем фазы, фазорегулятором, трансформатором для работы измерителя необходима лишь розетка 220 B.
- Контроль параметров изоляции незаземленных и заземленных объектов по «прямой» и «перевернутой» схемам измерения.
- Возможность задания значения Uисп в диапазоне от 1000 до 10000 В с погрешностью 2,0 %.
- Безопасность работы благодаря отсутствию гальванической связи блока управления с высоковольтными цепями измерителя. Обмен информацией между блоком преобразователя и блоком управления осуществляется по беспроводному каналу.
- Получение результата измерений без дополнительных вычислений.
- Хранение информации об условиях и результатах шестисот измерений во внутренней энергонезависимой памяти. Сохраняемая информация: емкость, тангенс угла диэлектрических потерь, тип и зав. номер объекта контроля, личный номер оператора, схема измерения и зона контроля, дата и время выполнения измерения, температура объекта.
- Возможность: просмотра результатов измерений в памяти измерителя, вывода результатов на принтер, передачи результатов в ПЭВМ для документирования и архивирования.
- В комплект поставки входит блок поверки, обеспечивающий комплексную поверку измерителя на напряжении до 10000 В.
