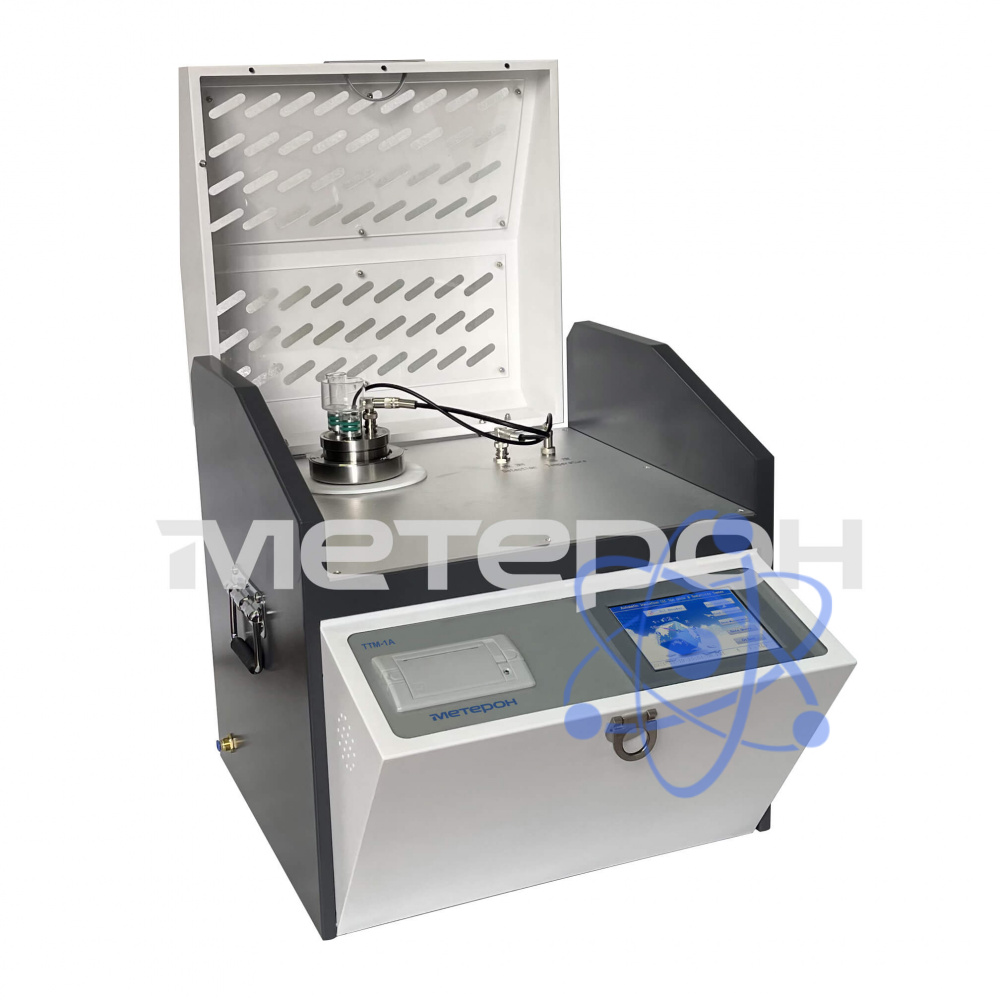

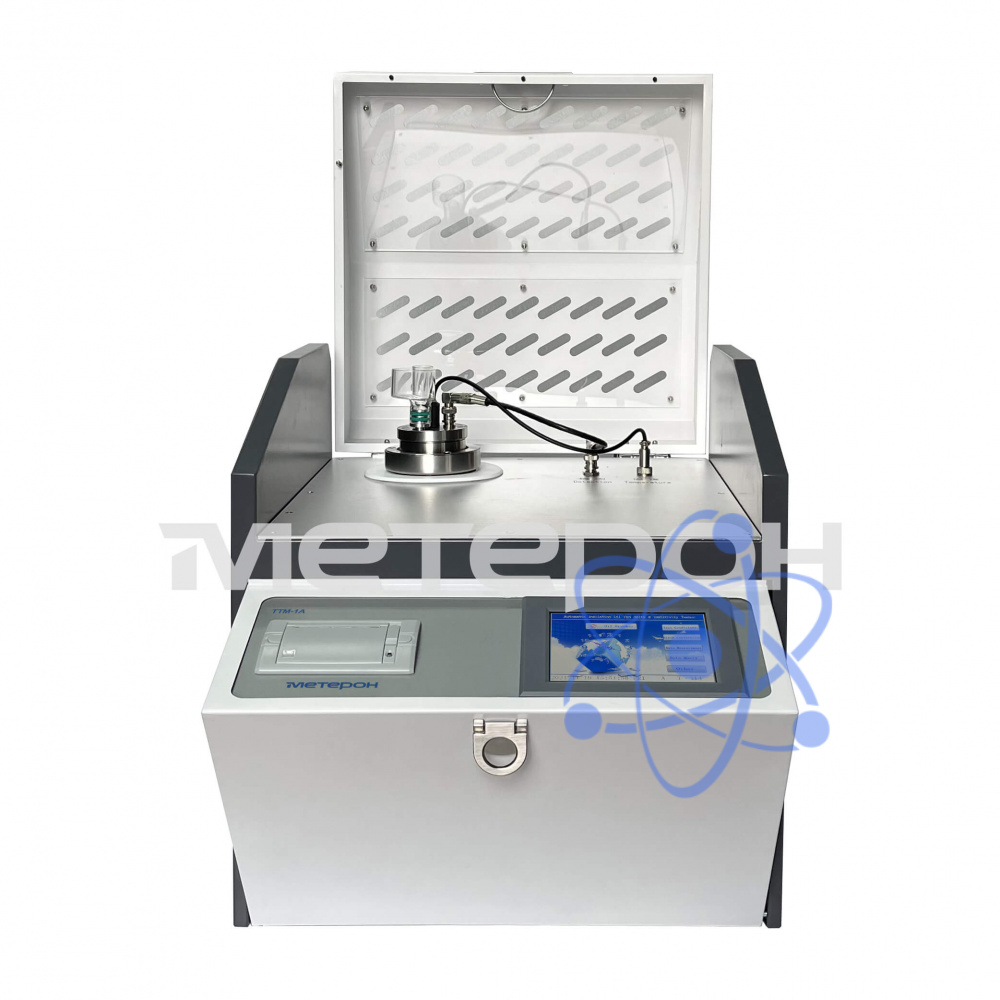

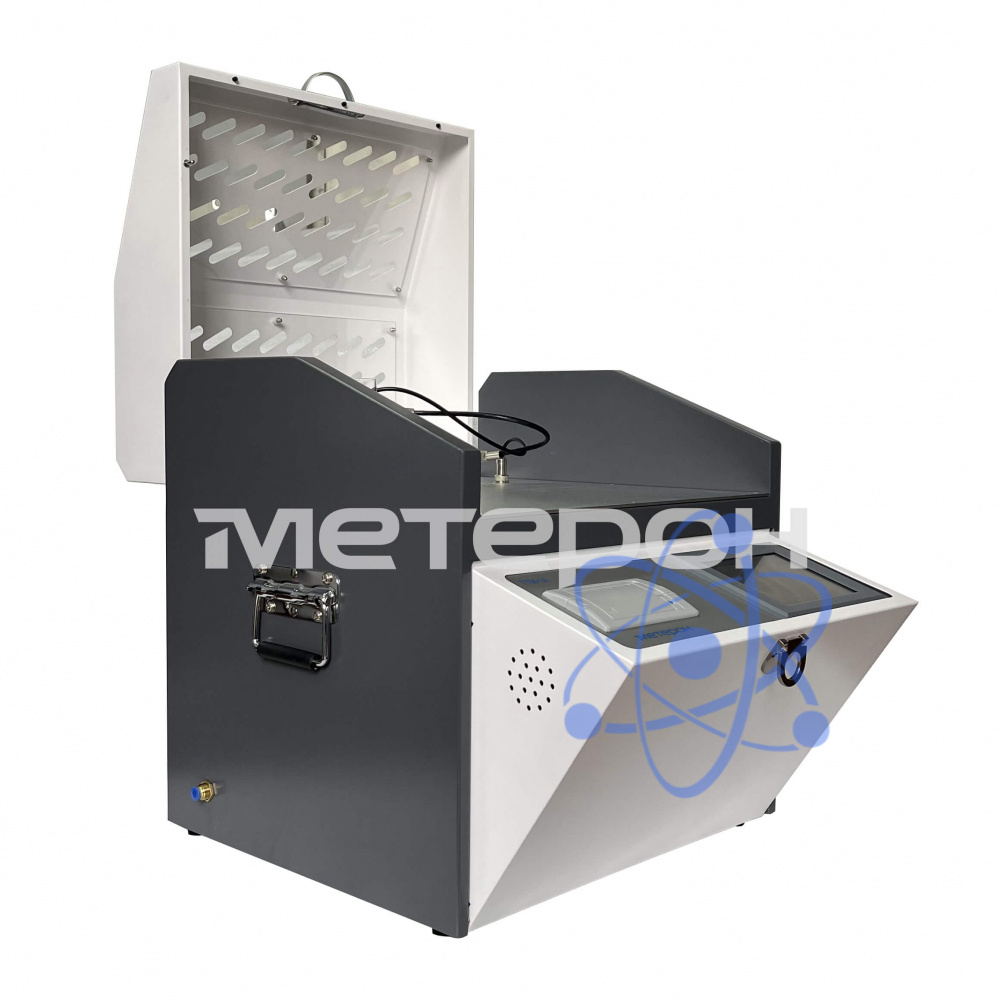

Метерон ТТМ-1 и ТТМ-1А Установки для измерения тангенса диэлектрических потерь жидких диэлектриков

Производитель:
Meteron

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Установки для измерения тангенса диэлектрических потерь жидких диэлектриков Метерон ТТМ

Установки Метерон ТТМ представлены двумя модификациями (ТТМ-1 и ТТМ-1А) и предназначены для измерения тангенса диэлектрических потерь, относительной диэлектрической проницаемости и удельного объёмного сопротивления трансформаторного масла и других жидких диэлектриков в соответствии с требованиями ГОСТ6581-75. Измерения производятся автоматически, кроме этого, модификация ТТМ-1А имеет функцию автоматического слива испытываемого диэлектрика.

Функции

Измерение тангенса угла диэлектрических потерь жидких диэлектриков.
Измерение относительной диэлектрической проницаемости жидких диэлектриков.
Измерение удельного объёмного сопротивления жидких диэлектриков.
Измерение емкости жидких диэлектриков.

Особенности

Моноблочное исполнение, включающее в себя измерительную ячейку, регулятор температуры, датчик температуры, мост для измерения тангенса угла потерь, источник испытательного напряжения, образцовый конденсатор, измеритель большого сопротивления.
Установки выполняют все измерения согласно ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний (за исключением пробоя) и соответствуют требованиям ГОСТ Р МЭК 60247-2013 Жидкости изоляционные. Определение относительной диэлектрической проницаемости, тангенса угла диэлектрических потерь и удельного сопротивления при постоянном токе, предъявляемым к испытательному оборудованию.
Автоматизированное управление регулировкой температуры, повышением напряжения и вычислением данных.
Среднечастотный индукционный нагреватель и ПИД-регулятор температуры для обеспечения однородности температуры во всей ячейке.
Управление с помощью сенсорного экрана.
Встроенный принтер для распечатки результатов
Сигнализация высокой температуры, сигнализация и блокировка при перенапряжении и перегрузке по току.

Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерения тангенса угла диэлектрических потерь, отн. ед.	От 0,00001 до 100
Погрешность измерения тангенса диэлектрических потерь	± (1 % от измеренного значения + 0,0001)
Диапазон измерения диэлектрической проницаемости, отн. ед.	От 1,000 до 30,000
Погрешность измерения диэлектрической проницаемости	± (1 % от измеренного значения)
Диапазон измерения электрической емкости, пФ	От 5,00 до 200,00
Погрешность измерения электрической емкости	± (1 % от измеренного значения + 0,5 пФ)
Диапазон измерения удельного объемного электрического сопротивления, МОм	От 2,5 до 20•10⁶
Погрешность измерения удельного объемного электрического сопротивления	± (10 % от измеренного значения)

Основные технические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения испытательного напряжения постоянного тока, В	От 0 до 500
Диапазон воспроизведения испытательного напряжения переменного тока, В	От 0 до 2200
Параметры электропитания: – от сети переменного тока - напряжение, В - частота, Гц	от 198 до 242 от 49,5 до 50,5
Габаритные размеры (длинна х ширина х высота), мм, не более:	420 × 380 × 385
Масса, кг, не более	21
Условия эксплуатации: – температура окружающего воздуха, °С – относительная влажность воздуха при +40 °C, %, не более	от 0 до +40 80

Стандартный комплект поставки

Установка Метерон ТТМ-1/ТТМ-1А 1 шт.
Измерительная ячейка 1 шт.
Трубка сливная для масла 1 шт.
Измерительный провод 1 шт.
Датчик температуры 1 шт.
Кабель питания 1 шт.
Руководство по эксплуатации 1 шт.
Измерительный цилиндр (50 мл) 1 шт.
Предохранитель (5 A) 2 шт.
Бумага для принтера 1 шт.
