Под заказ
№ | Наименование | Количество |

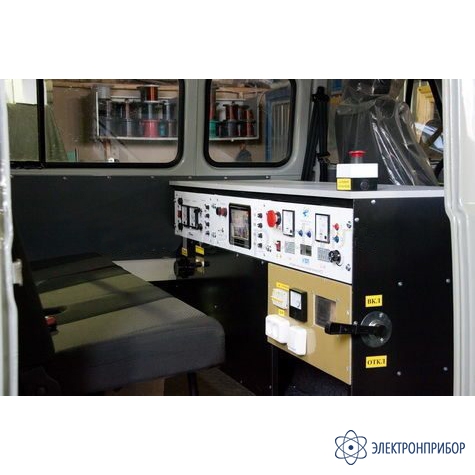

1. | Пульт сетевой | 1 |

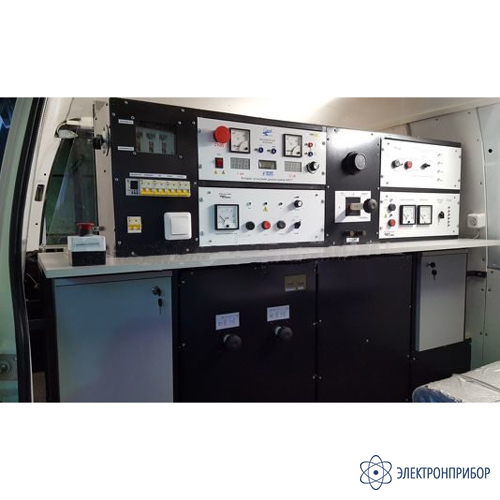

2. | Блок управления электролабораторией | 1 |
3. | Стойка основная | 1 |
4. | Блок высоковольтных испытаний БВИ-60/50 | 1 |
5. | Блок прожига БПР-25/8 | 1 |
6. | Генератор акустики ГАУВ-6 | 1 |
7. | Переключатель высоковольтный 1 | 1 |
8. | Рефлектометр высоковольтный осциллографический “РИФ - 7” в комплекте с датчиками | 1 |
9. | Генератор звуковой частоты ГЗЧ-2500 | 1 |
10. | Приемник П-900 в комплекте с датчиками | 1 |
11. | Автотрансформатор регулировочный TDGC-20 (40A) | 1 |
12. | Короткозамыкатель трехфазный с электромехани-ческим приводом | 1 |
13. | Сетевой кабель на барабане – КГ-4х4 | 1 |
14. | Провод защитного заземления на барабане - 8 GA -1х10 | 1 |
15. | Высоковольтный экранированний кабель на барабанах - ПВВЭ/ 60-1х4 сечение экрана - 4 мм2 | 1 |
16. | Переходник к сетевому кабелю с двухполюсным автоматическим выключателем 80 А, оконцование "крокодил" | 1 |
17. | Переходник к сетевому кабелю, оконцован вилкой | 1 |
18. | Провод высоковольтный для испытания переменным высоким напряжением | 1 |
19. | Сирена СС-1 | 1 |
20. | Фонарь красный | 1 |
21. | Комплект ограждений | 1 |
22. | Стойка изоляционная | 1 |
23. | Крестовина к изоляционной стойке | 1 |
24. | Комплект документации | 1 |

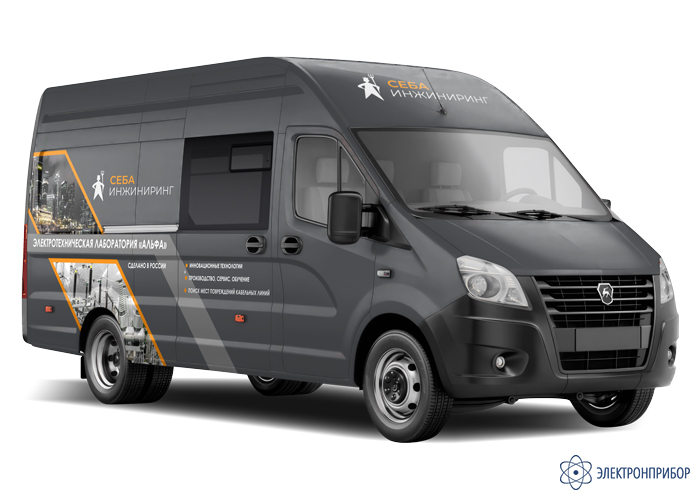

25. | Автомобиль «ГАЗель» | 1 |
Общие параметры ЭТЛ-10:
Параметр | Значение |
Напряжение питающей сети однофазного переменного тока, В | 220±22 |
Частота питающей сети, Гц | 50±2 |
Потребляемый ток, А, не более | 50 |
Масса оборудования, кг, не более | 500 |
Обслуживающий персонал, операторов, не менее | 2 |
Срок службы лаборатории, лет, не менее | 10 |
Параметры блока высоковольтных испытаний БВИ-60/50-М2:
Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением до 60 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 50 кВ (действующее значение).
Параметр | Значение |
Наибольшее выпрямленное напряжение в продолжительном режиме, кВ | 60 |
Наибольший рабочий ток при выпрямленном напряжении, мА | 50 |
Наибольшее переменное напряжение, действующее значение, кВ | 50 |
Наибольший рабочий ток при переменном напряжении (действующее значение), мА | 50 |
Габаритные размеры, мм, не более | 430х380х570 |
Масса, кг, не более | 85 |
Параметры блока прожига БПР-25/8:
Блок предназначен для прожига и дожига постоянным током дефектной изоляции кабелей.
Параметр | Значение |
Максимальное выходное напряжение в режиме холостого хода, кВ | 20 |
Минимальное выходное напряжение в режиме холостого хода, кВ | 1 |
Количество ступеней прожига | 4 |
Максимальный ток блока прожига в режиме короткого замыкания, А, не менее | 6 |
Максимальное напряжение дожига в режиме холостого хода, В | 500 |
Максимальный ток дожига в режиме короткого замыкания, А, не менее | 12 |
Потребляемая мощность блока прожига, кВА, не более | 18 |
Мощность, отдаваемая в нагрузку, кВт, не менее | 8,5 |
Режим работы блока прожига, мин | 20 |
Габаритные размеры, мм, не более | 430х620х500 |
Масса, кг, не более | 90 |

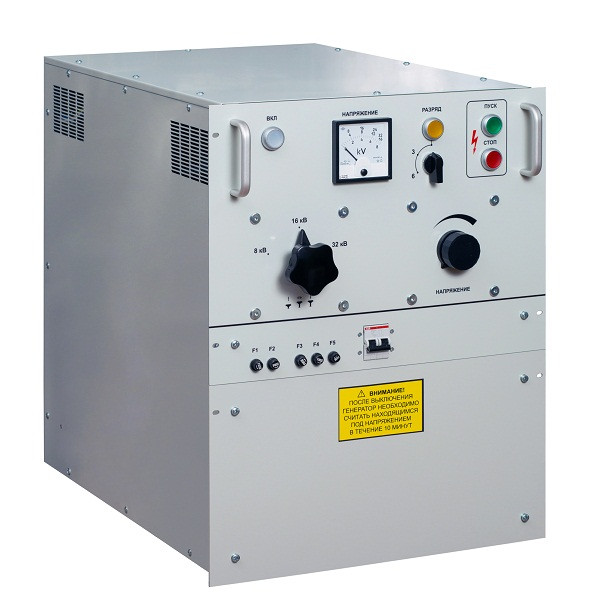

Параметры генератора акустики ГАУВ-7:
ГАУВ-7 представляет собой емкостной накопитель с импульсным разрядом и предназначен для отыскания мест повреждения кабельных линий с переходным сопротивлением R>=500 Ом акустическим методом совместно с приемником П-900 и акустическим датчиком. Генератор состоит из блока управления и высоковольтного блока.
Параметр | Значение |
Емкость накопителя, мкФ | 4 х 15 |
Максимальное выходное напряжение по ступеням: | |
- первая ступень, кВ | 8 |
- вторая ступень, кВ | 16 |
- третья ступень, кВ | 32 |
Максимальная энергия импульса разряда на любой ступени, Дж | 1000 |
Режимы работы: | |
- ручной | - |
- автоматический, с интервалом следования импульсов разряда, с | 0,5; 1; 2; 3; 5 |
Габаритные размеры, мм, не более | 440х580х550 |
Масса, кг, не более | 50 |
Под заказ
№ | Наименование | Количество |
1 | Комплексная передвижная электролаборатория ЭТЛ АНГСТРЕМ-3 | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | Высоковольтная СНЧ-установка |
2 | Измеритель параметров силовых трансформаторов |
3 | Измеритель параметров электроизоляции Мегаометр |
4 | Дополнительные приборы, оборудование, инструменты, средства индивидуальной защиты и другое |
Параметр | Значение | |
Транспортная база | ||
Базовое шасси. Общая комплектация | По выбору заказчика | |

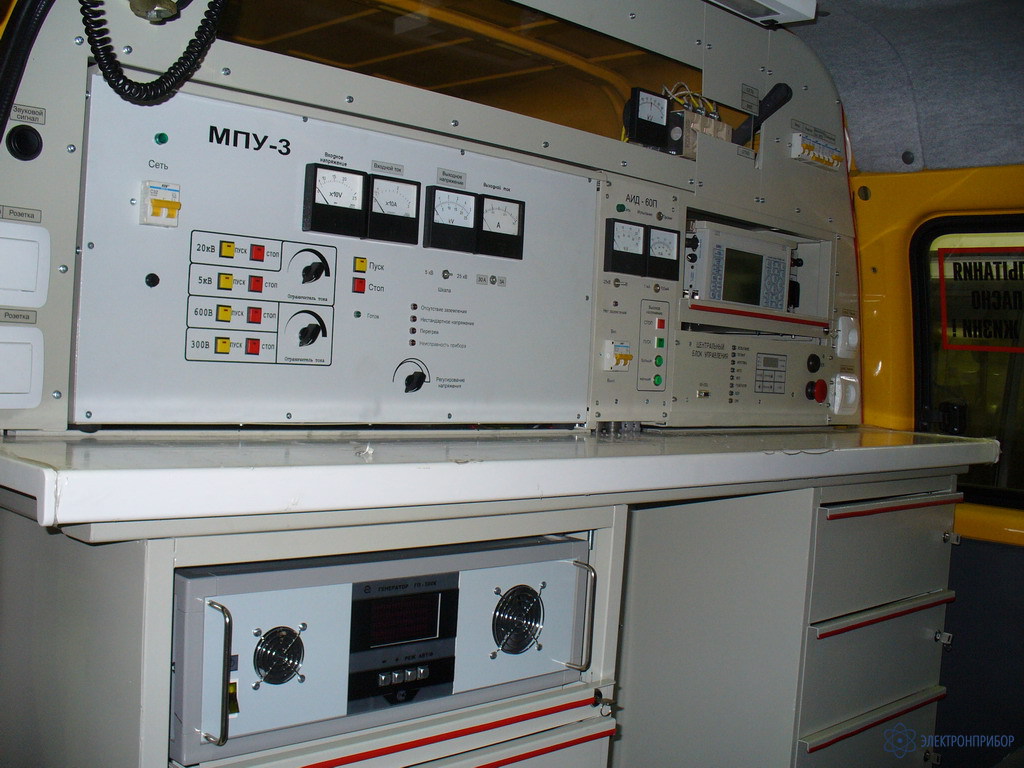

Система управления лабораторией | ||
Назначение | Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений | |
Типы систем управления | Автоматизированная (компьютеризированная) система управления. Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения. Автоматическое сохранение результатов испытаний и измерений; система управления классического типа. Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде. |
|
Конструкция | Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной 340 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки | |
Основные модули лаборатории | ||
Модуль высоковольтной коммутации | Назначение | Для безопасного дистанционного переключения высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели |
Тип подключения к кабельной линии | 1-фазный или 3-фазный. Позволяет при помощи одной ручки управления выбрать фазу кабеля и вид оборудования электролаборатории. | |
Модуль безопасности питания | Развязка элементов системы управления от питающей сети и стабилизация напряжения питания | |
Модуль регулятора напряжения | Плавное регулирование выходных напряжений силовых модулей электролаборатории (особенность - «сухая», виброустройчивая конструкция) | |
Модуль низковольтных измерений | Проведение низковольтных измерений параметров силовых трансформаторов (коэффициента трансформации трансформаторов, сопротивления обмоток трансформаторов и др.) | |
Модуль измерения тангенса угла потерь | Контроль параметров изоляции высоковольтного оборудования | |
Испытательно-прожигающий комплекс; Система измерения высокого напряжения СВИ-100/140; Источник испытательного напряжения; Автоматический ограничитель тока; Автоматический разрядный комплекс |
Назначение | Испытания выпрямленным напряжением и переменным напряжением промышленной частоты. |
Дополнительные функции | Прожигание поврежденной изоляции силовых кабелей на высоком напряжении величиной до 60 кВ, формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения. | |
Особенность | Низкое потребление — не более 6кВА даже при выходной мощности до 20кВА | |
Модуль связи комбинированный | Автоматическое ограничение токов, возникающих при пробое объекта; формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения (опция); создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки (опция) |
|
Измерительный комплекс Кабельная рефлектометрическая система КР-90 Адаптеры |
Назначение | Определение расстояния до неоднородностей волнового сопротивления в кабельных линиях; измерение длины кабельной линии при известном коэффициенте укорочения; измерение коэффициента укорочения кабельной линии при известной длине; измерение расстояния до горящей дуги в режиме импульсно-дугового метода (ARC); измерение расстояния до места пробоя методом колебательного разряда по напряжению (DECAY); измерение расстояния до повреждения методом колебательного разряда по току (ICE) |
Тип подключения к кабельной линии | 3-фазное | |
Особенность | Управление производится при помощи автоматизированной системы управления электролабораторией, позволяет осуществлять оперативное сохранение и просмотр результатов измерений | |
Модуль прожигания | Назначение | Прожиг изоляции силовых кабелей с целью снижения переходного сопротивления в месте повреждения до величины, позволяющей применять индукционный или акустический методы поиска мест повреждений |
Количество ступеней | 4 ступени прожигания выпрямленным напряжением величиной до 15кВ; 3 ступени дожигания на переменном токе величиной до 91 А |
|
Особенность | Безразрывное переключение ступеней выходного напряжения без выключения модуля, в том числе при полной мощности; Принцип работы установки исключает лавинообразное неуправляемое образование «металлического мостика» |
|
Модуль акустический | Назначение | Создание мощных электрических разрядов в месте повреждения изоляции силовых кабельных линий при акустическом и импульсно-дуговом методах поиска |
Диапазоны выходного напряжения | 9, 18, 36 кВ | |
Максимальная энергия | До 2600 Дж (опция – до 4000 Дж) | |
Оборудование для трассировки и поиска мест повреждений кабельных линий Комплект поисковый КП-500К |
Назначение | Определение мест повреждений, глубины залегания подземных кабелей, обследования местности, поиска трассы коммуникаций, выбора кабеля из пучка |
Особенности | Наличие функции оценки расстояния до места повреждения акустико-электромагнитным методом | |

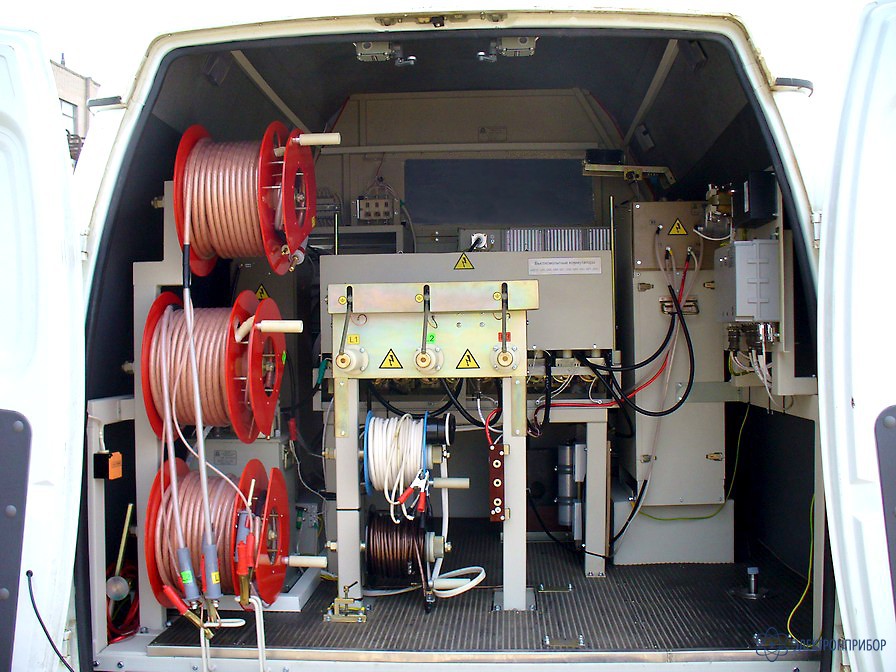

Система кабельных барабанов и соединительных кабелей | Назначение | Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления |
Конструкция | Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке | |
Безопасность | Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства | |
Количество барабанов | 4 или 6, в зависимости от типа подключения к кабелю (1-фазное или 3-фазное) | |
Модуль контроля заземления | Контроль качества цепей заземления и величины потенциала на кузове электролаборатории | |
Модуль автономного электропитания | Назначение | Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме |
Виды | Дизельный генератор, бензогенератор | |
Варианты установки | Съемный (серийное исполнение), стационарный, в т.ч. на малогабаритных шасси (по заказу) | |
Система обеспечения электробезопасности | Назначение | Обеспечение электробезопасности персонала электролаборатории |
Состав | Модуль контроля безопасности, датчики положения дверей, звуковая сигнализация, световая сигнализация, кнопка аварийного выключения, входной расцепитель с видимым разрывом контактов, комплект автоматических замыкателей, защитный изолирующий трансформатор |
Под заказ
№ | Наименование | Количество |
1 | Кабельная электротехническая лаборатория АНГСТРЕМ-1 | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | Высоковольтная СНЧ-установка |
2 | Дополнительные приборы, оборудование, инструменты, средства индивидуальной защиты и другое |
Параметр | Значение | |
Транспортная база | ||
Базовое шасси. Общая комплектация | По выбору заказчика | |
Система управления лабораторией | ||
Назначение | Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений | |
Типы систем управления | Автоматизированная (компьютеризированная) система управления. Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения. Автоматическое сохранение результатов испытаний и измерений; система управления классического типа. Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде. |
|
Конструкция | Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной 340 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки | |
Основные модули лаборатории | ||
Модуль высоковольтной коммутации | Назначение | Для безопасного дистанционного переключения высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели |
Тип подключения к кабельной линии | 1-фазный или 3-фазный. Позволяет при помощи одной ручки управления выбрать фазу кабеля и вид оборудования электролаборатории. | |
Модуль безопасности питания | Развязка элементов системы управления от питающей сети и стабилизация напряжения питания | |
Модуль регулятора напряжения | Плавное регулирование выходных напряжений силовых модулей электролаборатории (особенность - «сухая», виброустройчивая конструкция) | |
Испытательно-прожигающий комплекс; Система измерения высокого напряжения СВИ-100/140; Источник испытательного напряжения; Автоматический ограничитель тока; Автоматический разрядный комплекс |
Назначение | Испытания выпрямленным напряжением и переменным напряжением промышленной частоты. |
Дополнительные функции | Прожигание поврежденной изоляции силовых кабелей на высоком напряжении величиной до 60 кВ, формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения. | |
Особенность | Низкое потребление — не более 6кВА даже при выходной мощности до 20кВА | |
Модуль связи комбинированный | Автоматическое ограничение токов, возникающих при пробое объекта; формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения (опция); создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки (опция) |
|
Измерительный комплекс; Кабельная рефлектометрическая система КР-90; Адаптеры |
Назначение | Определение расстояния до неоднородностей волнового сопротивления в кабельных линиях; измерение длины кабельной линии при известном коэффициенте укорочения; измерение коэффициента укорочения кабельной линии при известной длине. измерение расстояния до горящей дуги в режиме импульсно-дугового метода (ARC); измерение расстояния до места пробоя методом колебательного разряда по напряжению (DECAY); измерение расстояния до повреждения методом колебательного разряда по току (ICE) |
Тип подключения | 3-фазное | |
Особенность | Особенность - управление производится при помощи автоматизированной системы управления электролабораторией, позволяет осуществлять оперативное сохранение и просмотр результатов измерений | |
Модуль прожигания | Назначение | Прожиг изоляции силовых кабелей с целью снижения переходного сопротивления в месте повреждения до величины, позволяющей применять индукционный или акустический методы поиска мест повреждений |
Количество ступеней | 4 ступени прожигания выпрямленным напряжением величиной до 15кВ, 3 ступени дожигания на переменном токе величиной до 91 А | |
Особенность | Безразрывное переключение ступеней выходного напряжения без выключения модуля, в том числе при полной мощности. Принцип работы установки исключает лавинообразное неуправляемое образование «металлического мостика» | |
Модуль акустический | Назначение | Создание мощных электрических разрядов в месте повреждения изоляции силовых кабельных линий при акустическом и импульсно-дуговом методах поиска |
Диапазоны выходного напряжения | 9, 18, 36 кВ | |
Максимальная энергия | До 2600 Дж (опция - до 4000 Дж) | |
Оборудование для трассировки и поиска мест повреждений кабельных линий; Комплект поисковый КП-500К |
Определение мест повреждений, глубины залегания подземных кабелей, обследования местности, поиска трассы коммуникаций, выбора кабеля из пучка | |
Система кабельных барабанов и соединительных кабелей | Назначение | Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления |
Конструкция | Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке | |
Безопасность | Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства | |
Количество барабанов | 4 или 6, в зависимости от типа подключения к кабелю (1-фазное или 3-фазное) | |
Модуль контроля заземления | Контроль качества цепей заземления и величины потенциала на кузове электролаборатории | |
Модуль автономного электропитания | Назначение | Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме |
Виды | Дизельный генератор, бензогенератор | |
Варианты установки | Съемный (серийное исполнение), стационарный, в т.ч. на малогабаритных шасси (по заказу) | |
Система обеспечения электробезопасности | Назначение | Обеспечение электробезопасности персонала электролаборатории |
Состав | Модуль контроля безопасности, датчики положения дверей, звуковая сигнализация, световая сигнализация, кнопка аварийного выключения, входной расцепитель с видимым разрывом контактов, комплект автоматических замыкателей, защитный изолирующий трансформатор |
Под заказ
№ | Наименование | Количество |
1 | Эталонный трансформатор тока ТТИП-5000/5 | 1 |
2 | Эталонный трансформатор тока ТТИП-100/5 | 1 |
3 | Регулируемый источник тока РИТ-5000 | 1 |
4 | Магазин нагрузок для поверки трансформаторов тока МР 3027 | 1 |
5 | Преобразователь, класс напряжения 10 кВ, класс точности 0,1 или 0,05 ПВЕ-10-2 | 1 |
6 | Преобразователь, класс напряжения 35 кВ, класс точности 0,1 или 0,05 ПВЕ-35-2 | 1 |
7 | Преобразователь**, класс напряжения 110 кВ, класс точности 0,1 или 0,05 ПВЕ-110 | 1 |
8 | Преобразователь**, класс напряжения 220 кВ, класс точности 0,1 или 0,05 ПВЕ-220 | 1 |
9 | Преобразователь**, класс напряжения 330 кВ, класс точности 0,1 или 0,05 ПВЕ-330 | 1 |
10 | Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3 | 1 |
11 | ЛАТР трехфазный TSGC2-3-B | 1 |
12 | Пульт управления установкой поверочной высоковольтной трехфазной * ПУ УПТВ-3-10 | 1 |
13 | ЛАТР однофазный** TDGC2-10-В (для ПВЕ-220) TDGC2-15-В (для ПВЕ-330) | 1 |
14 | Пульт управления установкой поверочной высоковольтной однофазной ** ПУ УПВО-1-220 (УПВО-1-330) | 1 |
15 | Трансфоматор разделительный ОЛ-1/10 | 3 |
16 | Трансфоматор разделительный* ИОГ-50 | 3 |
17 | Установка испытательная высоковольтная УИВ-50 | 1 |
18 | Установка испытательная высоковольтная** УИВ-100 | 1 |
19 | Магазин нагрузок для поверки ТН 100В-80ВА МР3025 | 3 |
20 | Магазин нагрузок для поверки ТН 57В-80ВА МР3025 | 2 |
21 | Магазин нагрузок для поверки ТН 57В-200ВА** МР3025 | 2 |
22 | Магазин нагрузок для поверки ТН 100В-200ВА* МР3025 | 3 |
23 | Прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 | 2 |
24 | Программное обеспечение Энергомониторинг | 1 |
25 | Программное обеспечение Энергоформа | 1 |
26 | Руководство по эксплуатации | 1 |
27 | Методика поверки | 1 |
28 | Персональный компьютер* Notebook | 1 |
29 | Принтер* | 1 |
30 | Комплект кабелей | 1 |
31 | Мотогенератор трехфазный 4 кВа* | 1 |
32 | Вольтметр универсальный* В -73 | 1 |
33 | Стол складной* | 1 |
34 | Стул складной* | 1 |
35 | Тент (зонт)* | 1 |
36 | Прибор электроизмерительный эталонный многофункциональный* Энергомонитор-3.1КМ | 1 |
* - поставляется по договору;
** - для поверки ТН 110 кВ и более.
Примечание. ПВЕ-10; -35; -110 могут заменяться на НЛЛ-15; -35 и NVOS 110mo соответственно.
Допускается применение иных средств измерения и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.
[TYPE] => HTML ) [~DESCRIPTION] => ) [DOCUMENTATION] => Array ( [ID] => 74 [IBLOCK_ID] => 1 [NAME] => Документация [ACTIVE] => Y [SORT] => 450 [CODE] => DOCUMENTATION [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => simai_complex [USER_TYPE_SETTINGS] => Array ( [SUBPROPS] => Array ( [0] => 73 [1] => 72 ) [SUBPROPS_REQ] => Array ( [0] => 0 [1] => 1 ) ) [HINT] => [~NAME] => Документация [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [DOCUMENTATION_NAME] => Array ( [ID] => 73 [IBLOCK_ID] => 1 [NAME] => Документация (Название файла) [ACTIVE] => Y [SORT] => 451 [CODE] => DOCUMENTATION_NAME [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Документация (Название файла) [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [DOCUMENTATION_FILE] => Array ( [ID] => 72 [IBLOCK_ID] => 1 [NAME] => Документация (Файл) [ACTIVE] => Y [SORT] => 452 [CODE] => DOCUMENTATION_FILE [DEFAULT_VALUE] => [PROPERTY_TYPE] => F [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Документация (Файл) [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [BLOG_POST_ID] => Array ( [ID] => 61 [IBLOCK_ID] => 1 [NAME] => ID поста блога для комментариев [ACTIVE] => Y [SORT] => 500 [CODE] => BLOG_POST_ID [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => BLOG_POST_ID [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => ID поста блога для комментариев [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [BLOG_COMMENTS_CNT] => Array ( [ID] => 62 [IBLOCK_ID] => 1 [NAME] => Количество комментариев [ACTIVE] => Y [SORT] => 500 [CODE] => BLOG_COMMENTS_CNT [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => BLOG_COMMENTS_CNT [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Количество комментариев [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [SIMILAR_PRODUCT] => Array ( [ID] => 78 [IBLOCK_ID] => 1 [NAME] => Аналоги [ACTIVE] => Y [SORT] => 500 [CODE] => SIMILAR_PRODUCT [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 1 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Аналоги [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [DOP_PRODUCT] => Array ( [ID] => 79 [IBLOCK_ID] => 1 [NAME] => Дополнительная комплектация [ACTIVE] => Y [SORT] => 500 [CODE] => DOP_PRODUCT [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 1 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => Y [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Дополнительная комплектация [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [0] => 37255 [1] => 37256 [2] => 37257 [3] => 37258 [4] => 37259 ) [PROPERTY_VALUE_ID] => Array ( [0] => 282780 [1] => 282781 [2] => 282782 [3] => 282783 [4] => 282784 ) [DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => ) [~VALUE] => Array ( [0] => 37255 [1] => 37256 [2] => 37257 [3] => 37258 [4] => 37259 ) [~DESCRIPTION] => Array ( [0] => [1] => [2] => [3] => [4] => ) ) [CHECK_PERIOD] => Array ( [ID] => 80 [IBLOCK_ID] => 1 [NAME] => Межповерочный интервал [ACTIVE] => Y [SORT] => 500 [CODE] => CHECK_PERIOD [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Межповерочный интервал [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 24 [PROPERTY_VALUE_ID] => 79148 [DESCRIPTION] => [~VALUE] => 24 [~DESCRIPTION] => ) [SUPPLIER] => Array ( [ID] => 81 [IBLOCK_ID] => 1 [NAME] => Производитель [ACTIVE] => Y [SORT] => 500 [CODE] => SUPPLIER [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => Y [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Производитель [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => МАРС-ЭНЕРГО [PROPERTY_VALUE_ID] => 267807 [DESCRIPTION] => [~VALUE] => МАРС-ЭНЕРГО [~DESCRIPTION] => ) [GUARANTEE] => Array ( [ID] => 82 [IBLOCK_ID] => 1 [NAME] => Гарантия [ACTIVE] => Y [SORT] => 500 [CODE] => GUARANTEE [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Гарантия [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 18 мес [PROPERTY_VALUE_ID] => 79150 [DESCRIPTION] => [~VALUE] => 18 мес [~DESCRIPTION] => ) [REESTR] => Array ( [ID] => 83 [IBLOCK_ID] => 1 [NAME] => Реестр ГСИ РК [ACTIVE] => Y [SORT] => 500 [CODE] => REESTR [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Реестр ГСИ РК [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0 [PROPERTY_VALUE_ID] => 130845 [DESCRIPTION] => [~VALUE] => 0 [~DESCRIPTION] => ) [REESTR_DATE] => Array ( [ID] => 84 [IBLOCK_ID] => 1 [NAME] => Реестр ГСИ РК (дата) [ACTIVE] => Y [SORT] => 500 [CODE] => REESTR_DATE [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Реестр ГСИ РК (дата) [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0 [PROPERTY_VALUE_ID] => 130846 [DESCRIPTION] => [~VALUE] => 0 [~DESCRIPTION] => ) [SPECIFICATIONS] => Array ( [ID] => 85 [IBLOCK_ID] => 1 [NAME] => Характеристики [ACTIVE] => Y [SORT] => 500 [CODE] => SPECIFICATIONS [DEFAULT_VALUE] => Array ( [TYPE] => HTML [TEXT] => ) [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => HTML [USER_TYPE_SETTINGS] => Array ( [height] => 200 ) [HINT] => [~NAME] => Характеристики [~DEFAULT_VALUE] => Array ( [TYPE] => HTML [TEXT] => ) [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [TEXT] => <h2>Технические характеристики:</h2> <table cellpadding="6" cellspacing="1" class="teh"> <tbody> <tr> <td class="header">Параметр</td> <td class="header" colspan="2">Значение</td> </tr> <tr> <td class="header" colspan="3">Формирование токов и напряжений одно - и трехфазной цепи переменного тока</td> </tr> <tr> <td class="par">Номинальные значения действующих значений переменного фазного / междуфазного первичного напряжения поверяемых ТН (U<sub>н1</sub>), кВ</td> <td class="val" colspan="2">От 3 до 330 / √ 3 по ГОСТ 1983-2001</td> </tr> <tr> <td class="par">Номинальные значения вторичного напряжения поверяемых ТН (U<sub>н2</sub>), В</td> <td class="val" colspan="2">100 или 100 / √ 3</td> </tr> <tr> <td class="par">Номинальные значения действующих значений переменного первичного тока поверяемых ТТ (I<sub>н1</sub>), кА</td> <td class="val" colspan="2">От 0,01 до 6 по ГОСТ 7746-2001</td> </tr> <tr> <td class="par">Номинальные значения вторичного тока поверяемых ТТ (I<sub>н2</sub>), А</td> <td class="val" colspan="2">1,0 и 5,0</td> </tr> <tr> <td class="par">Номинальные значения действующих значений переменного фазного / междуфазного напряжения поверяемых счетчиков ЭЭ и прочих электроизмерительных приборов (U<sub>н</sub>), В</td> <td class="val" colspan="2">От 0,5 до 230/400</td> </tr> <tr> <td class="par">Номинальные действующие значения переменного тока поверяемых счетчиков ЭЭ и прочих электроизмерительных приборов (I<sub>н</sub>), А</td> <td class="val" colspan="2">От 0,05 до 7</td> </tr> <tr> <td class="par">Остальные параметры сигналов, генерируемых источником Энергоформа 3.3</td> <td class="val" colspan="2">См. МС 2.211.001 ПС</td> </tr> <tr> <td class="header" colspan="3">Основные технические характеристики</td> </tr> <tr> <td class="header">Параметр</td> <td class="header" width="25%">Значение</td> <td class="header" width="40%">Примечание</td> </tr> <tr> <td class="par">Диапазон первичного напряжения при поверке ТН, кВ</td> <td class="val">1 ,4... 228,6</td> <td class="val">Номинальные значения напряжения, кВ: при использовании ПВЕ: 6; 10; 15; 35; 110/ √ 3; 220/ √ 3; 330/ √ 3<br /> и (или) при использовании НЛЛ: 3; 3,3; 6; 6,3; 6,6; 6,9; 10; 11; 13,8; 15; 15,75; 16 ; 18; 20; 22; 24; 30; 33; 35; 36</td> </tr> <tr> <td class="par">Диапазон первичного тока при поверке ТТ, А</td> <td class="val">0,025...6000</td> <td class="val">Номинальные значения тока, А: 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000</td> </tr> <tr> <td class="par">Диапазон измерения фазного напряжения при поверке счетчиков электроэнергии и вспомогательных СИ, В</td> <td class="val">0,6... 360</td> <td class="val">Номинальные значения напряжения, В: 60; 120; 240<br /> 480*</td> </tr> <tr> <td class="par">Диапазон измерения тока при поверке счетчиков электроэнергии и вспомогательных СИ, А</td> <td class="val">0,0025... 75,0</td> <td class="val">С источником Энергоформа 3.3 – до 7,0 А.<br /> Номинальные значения тока, А:<br /> 0,5; 5,0; 50,0<br /> (0,05; 0,1; 0,25; 0,5; 1,0; 2,5; 5,0; 10,0; 50,0; 100,0)*</td> </tr> <tr> <td class="par">Пределы основных допускаемых погрешностей при поверке ТТ:<br /> - токовая, δ<sub>fi</sub>, %<br /> - угловая, Δ<sub>i</sub>, мин</td> <td class="val" style="text-align: center;"><img alt="" src="/img/images/form1.jpg" style="width: 172px; height: 70px;" /></td> <td class="val">Где:<em> δ<sub>T</sub></em> - предел допускаемой относительной токовой погрешности ЭТТ,<br /> <em>δ<sub>ЭМi</sub></em> - предел допускаемой относительной токовой погрешности прибора Энергомонитор 3.3Т1 при поверке ТТ:<br /> абсолютная ± (0.02 +0.02 | δ<sub>fit</sub> |) % (δ<sub>fit</sub> - погрешность ТТ);<br /> <em>Δ<sub>Ti</sub></em> – предел допускаемой абсолютной угловой погрешности ЭТТ,<br /> <em>Δδ<sub>ЭМi</sub> </em>– предел допускаемой абсолютной угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТТ:<br /> абсолютная ± (1.0 + 0.1| Δδ<sub>i</sub> | ) мин (Δδ<sub>i</sub> - погрешность ТТ).</td> </tr> <tr> <td class="par">Пределы основных допускаемых погрешностей при поверке ТН:<br /> - по напряжению, δ<sub>ƒ</sub>, %<br /> - угловая, Δ<sub>u</sub>, мин</td> <td class="val"><img alt="" src="/img/images/form2.jpg" style="width: 172px; height: 70px;" /></td> <td class="val">Где:<em> δ</em><sub><em>ƒT</em> </sub>, - предел допускаемой относительной погрешности ПВЕ по напряжению,<br /> <em>δƒ<sub>ЭМu</sub></em> - предел допускаемой относительной погрешности по напряжению прибора Энергомонитор 3.3Т1 при поверке ТН:<br /> абсолютная ± (0.02 +0.02| Δf<sub>U</sub> |) % ( Δf<sub>U</sub> - погрешность ТН);<br /> <em>Δ<sub>Tu</sub></em> – предел допускаемой абсолютной угловой погрешности ПВЕ,<br /> <em>Δ<sub>ЭМu</sub></em> – предел допускаемой абсолютной угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТН:<br /> абсолютная ± (1.0 + 0.1| Δδ<sub>U</sub> |) мин ( Δδ<sub>U</sub> - погрешность ТН)</td> </tr> <tr> <td class="par">Пределы основной допускаемой относительной погрешности при поверке счетчиков электроэнергии и СИ мощности, %</td> <td class="val">±0.1<br /> ±0.2<br /> ± [0,05+0,005 |( P<sub>н</sub>/P ) –1| ]*<br /> ±0.15<br /> ±0.25</td> <td class="val">Коэффициент мощности К<sub>Р</sub> =1<br /> 0.1<br /> I<sub>н</sub> ≤ I ≤ 1.5 I<sub>н</sub><br /> 0.01 I<sub>н</sub> ≤ I < 0.1 I<sub>н</sub><br /> 0,3 I<sub>н</sub> < I ≤ 1,1 I<sub>н</sub><br /> При К<sub>Р</sub> = 0.5<br /> 0.1 I<sub>н</sub> ≤ I ≤ 1.5 I<sub>н</sub><br /> 0.02 II<sub>н</sub> ≤ I < 0.1 I<sub>н</sub></td> </tr> <tr> <td class="par">Пределы основных допускаемых погрешностей при поверке:<br /> - вольтметров,<br /> - амперметров,<br /> - фазометров,<br /> - частотомеров,<br /> - измерителей коэффициента мощности (КР)</td> <td class="val">±[0.1+0.01((U<sub>н</sub>/U)–1)]%<br /> ± [0,02+0,01 |(U<sub>н</sub>/U) –1| ]* относительная<br /> ±[0.1+0.01((I<sub>н</sub>/I)–1)]%<br /> ± [0,02+0,01|( I<sub>н</sub>/I) –1| ]* относительная<br /> ±0.2° абсолютная<br /> ±0.01 Гц абсолютная<br /> ±0.02<br /> ±0,005* абсолютная</td> <td class="val">Прибор Энергомонитор 3.3Т1. Руководство по эксплуатации<br /> Прибор Энергомонитор 3.1КМ. Руководство по эксплуатации</td> </tr> <tr> <td class="par">Предел основной допускаемой относительной погрешности при измерении полной мощности нагрузки ТН, %</td> <td class="val">± 4</td> <td class="val">Диапазон измерений: от 0,5 до 1800,0 ВА</td> </tr> <tr> <td class="par">Предел основной допускаемой относительной погрешности при измерении полной мощности нагрузки ТТ, %</td> <td class="val">± 4</td> <td class="val">Диапазон измерений: от 10 до 100 ВА</td> </tr> <tr> <td class="par">Предел основной допускаемой относительной погрешности при измерении потерь напряжения в линиях соединения счетчика электроэнергии с ТН, %</td> <td class="val">± 0,05 от номинального напряжения вторичной обмотки ТН</td> <td class="val">δ<sub>л</sub> =[ ΔU/U]·100%,<br /> где ΔU - падения напряжения в линиях соединения;<br /> U - напряжение вторичной обмотки ТН</td> </tr> <tr> <td class="par">Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ)</td> <td class="val">Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3Т1</td> <td class="val">Прибор Энергомонитор 3.3Т1. Руководство по эксплуатации.</td> </tr> <tr> <td class="header" colspan="3">Общие характеристики</td> </tr> <tr> <td class="header">Параметр</td> <td class="header" colspan="2">Значение</td> </tr> <tr> <td class="par">Номинальные значения вторичного напряжения поверяемых ТН (U<sub>н2</sub>), В</td> <td class="val" colspan="2">100 или 100 / √3</td> </tr> <tr> <td class="par">Номинальные значения вторичного тока поверяемых ТТ (I<sub>н2</sub>), А</td> <td class="val" colspan="2">5</td> </tr> <tr> <td class="par">Среднее время наработки на отказ То, не менее ч</td> <td class="val" colspan="2">8000</td> </tr> <tr> <td class="par">Потребляемая мощность (без учета вспомогательного освещения и отопления):<br /> - от сети питания 380 В;<br /> - от сети питания 220 В;<br /> - от сети питания 220 В</td> <td class="val" colspan="2"><br /> не более 5 кВ·А;<br /> не более 6 кВ·А (для 220 √ 3 кВ);<br /> не более 10 кВ·А (для 330 √ 3 кВ)</td> </tr> <tr> <td class="par">Питание</td> <td class="val" colspan="2">от трехфазной сети переменного тока 380 В, 50 Гц или от автономного генератора, входящего в комплект поставки</td> </tr> <tr> <td class="par">Условия эксплуатации:<br /> - диапазон температур окружающего воздуха;<br /> - относительная влажность воздуха, не более;<br /> - диапазон атмосферного давления</td> <td class="val" colspan="2"><br /> от минус 20 до 55 °C;<br /> 90 % при 30 °C;<br /> 537 – 800 мм рт. ст.</td> </tr> </tbody> </table> <p><span style="font-size:12px;">* - Для прибора Энергомонитор 3.1КМ</span></p> [TYPE] => HTML ) [PROPERTY_VALUE_ID] => 152016 [DESCRIPTION] => [~VALUE] => Array ( [TEXT] =>Параметр | Значение | |
Формирование токов и напряжений одно - и трехфазной цепи переменного тока | ||
Номинальные значения действующих значений переменного фазного / междуфазного первичного напряжения поверяемых ТН (Uн1), кВ | От 3 до 330 / √ 3 по ГОСТ 1983-2001 | |
Номинальные значения вторичного напряжения поверяемых ТН (Uн2), В | 100 или 100 / √ 3 | |
Номинальные значения действующих значений переменного первичного тока поверяемых ТТ (Iн1), кА | От 0,01 до 6 по ГОСТ 7746-2001 | |
Номинальные значения вторичного тока поверяемых ТТ (Iн2), А | 1,0 и 5,0 | |
Номинальные значения действующих значений переменного фазного / междуфазного напряжения поверяемых счетчиков ЭЭ и прочих электроизмерительных приборов (Uн), В | От 0,5 до 230/400 | |
Номинальные действующие значения переменного тока поверяемых счетчиков ЭЭ и прочих электроизмерительных приборов (Iн), А | От 0,05 до 7 | |
Остальные параметры сигналов, генерируемых источником Энергоформа 3.3 | См. МС 2.211.001 ПС | |
Основные технические характеристики | ||
Параметр | Значение | Примечание |
Диапазон первичного напряжения при поверке ТН, кВ | 1 ,4... 228,6 | Номинальные значения напряжения, кВ: при использовании ПВЕ: 6; 10; 15; 35; 110/ √ 3; 220/ √ 3; 330/ √ 3 и (или) при использовании НЛЛ: 3; 3,3; 6; 6,3; 6,6; 6,9; 10; 11; 13,8; 15; 15,75; 16 ; 18; 20; 22; 24; 30; 33; 35; 36 |
Диапазон первичного тока при поверке ТТ, А | 0,025...6000 | Номинальные значения тока, А: 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000 |
Диапазон измерения фазного напряжения при поверке счетчиков электроэнергии и вспомогательных СИ, В | 0,6... 360 | Номинальные значения напряжения, В: 60; 120; 240 480* |
Диапазон измерения тока при поверке счетчиков электроэнергии и вспомогательных СИ, А | 0,0025... 75,0 | С источником Энергоформа 3.3 – до 7,0 А. Номинальные значения тока, А: 0,5; 5,0; 50,0 (0,05; 0,1; 0,25; 0,5; 1,0; 2,5; 5,0; 10,0; 50,0; 100,0)* |
Пределы основных допускаемых погрешностей при поверке ТТ: - токовая, δfi, % - угловая, Δi, мин |
![]() |
Где: δT - предел допускаемой относительной токовой погрешности ЭТТ, δЭМi - предел допускаемой относительной токовой погрешности прибора Энергомонитор 3.3Т1 при поверке ТТ: абсолютная ± (0.02 +0.02 | δfit |) % (δfit - погрешность ТТ); ΔTi – предел допускаемой абсолютной угловой погрешности ЭТТ, ΔδЭМi – предел допускаемой абсолютной угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТТ: абсолютная ± (1.0 + 0.1| Δδi | ) мин (Δδi - погрешность ТТ). |
Пределы основных допускаемых погрешностей при поверке ТН: - по напряжению, δƒ, % - угловая, Δu, мин |
![]() |
Где: δƒT , - предел допускаемой относительной погрешности ПВЕ по напряжению, δƒЭМu - предел допускаемой относительной погрешности по напряжению прибора Энергомонитор 3.3Т1 при поверке ТН: абсолютная ± (0.02 +0.02| ΔfU |) % ( ΔfU - погрешность ТН); ΔTu – предел допускаемой абсолютной угловой погрешности ПВЕ, ΔЭМu – предел допускаемой абсолютной угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТН: абсолютная ± (1.0 + 0.1| ΔδU |) мин ( ΔδU - погрешность ТН) |
Пределы основной допускаемой относительной погрешности при поверке счетчиков электроэнергии и СИ мощности, % | ±0.1 ±0.2 ± [0,05+0,005 |( Pн/P ) –1| ]* ±0.15 ±0.25 |
Коэффициент мощности КР =1 0.1 Iн ≤ I ≤ 1.5 Iн 0.01 Iн ≤ I < 0.1 Iн 0,3 Iн < I ≤ 1,1 Iн При КР = 0.5 0.1 Iн ≤ I ≤ 1.5 Iн 0.02 IIн ≤ I < 0.1 Iн |
Пределы основных допускаемых погрешностей при поверке: - вольтметров, - амперметров, - фазометров, - частотомеров, - измерителей коэффициента мощности (КР) |
±[0.1+0.01((Uн/U)–1)]% ± [0,02+0,01 |(Uн/U) –1| ]* относительная ±[0.1+0.01((Iн/I)–1)]% ± [0,02+0,01|( Iн/I) –1| ]* относительная ±0.2° абсолютная ±0.01 Гц абсолютная ±0.02 ±0,005* абсолютная |
Прибор Энергомонитор 3.3Т1. Руководство по эксплуатации Прибор Энергомонитор 3.1КМ. Руководство по эксплуатации |
Предел основной допускаемой относительной погрешности при измерении полной мощности нагрузки ТН, % | ± 4 | Диапазон измерений: от 0,5 до 1800,0 ВА |
Предел основной допускаемой относительной погрешности при измерении полной мощности нагрузки ТТ, % | ± 4 | Диапазон измерений: от 10 до 100 ВА |
Предел основной допускаемой относительной погрешности при измерении потерь напряжения в линиях соединения счетчика электроэнергии с ТН, % | ± 0,05 от номинального напряжения вторичной обмотки ТН | δл =[ ΔU/U]·100%, где ΔU - падения напряжения в линиях соединения; U - напряжение вторичной обмотки ТН |
Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ) | Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3Т1 | Прибор Энергомонитор 3.3Т1. Руководство по эксплуатации. |
Общие характеристики | ||
Параметр | Значение | |
Номинальные значения вторичного напряжения поверяемых ТН (Uн2), В | 100 или 100 / √3 | |
Номинальные значения вторичного тока поверяемых ТТ (Iн2), А | 5 | |
Среднее время наработки на отказ То, не менее ч | 8000 | |
Потребляемая мощность (без учета вспомогательного освещения и отопления): - от сети питания 380 В; - от сети питания 220 В; - от сети питания 220 В |
не более 5 кВ·А; не более 6 кВ·А (для 220 √ 3 кВ); не более 10 кВ·А (для 330 √ 3 кВ) |
|
Питание | от трехфазной сети переменного тока 380 В, 50 Гц или от автономного генератора, входящего в комплект поставки | |
Условия эксплуатации: - диапазон температур окружающего воздуха; - относительная влажность воздуха, не более; - диапазон атмосферного давления |
от минус 20 до 55 °C; 90 % при 30 °C; 537 – 800 мм рт. ст. |
* - Для прибора Энергомонитор 3.1КМ
[TYPE] => HTML ) [~DESCRIPTION] => ) [MOD] => Array ( [ID] => 86 [IBLOCK_ID] => 1 [NAME] => Модификации [ACTIVE] => Y [SORT] => 500 [CODE] => MOD [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => ElementXmlID [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Модификации [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0 [PROPERTY_VALUE_ID] => 152015 [DESCRIPTION] => [~VALUE] => 0 [~DESCRIPTION] => ) [CERTIFICATES] => Array ( [ID] => 87 [IBLOCK_ID] => 1 [NAME] => Сертификаты [ACTIVE] => Y [SORT] => 500 [CODE] => CERTIFICATES [DEFAULT_VALUE] => [PROPERTY_TYPE] => F [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Сертификаты [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => Array ( [0] => 138564 ) [PROPERTY_VALUE_ID] => Array ( [0] => 241493 ) [DESCRIPTION] => Array ( [0] => ) [~VALUE] => Array ( [0] => 138564 ) [~DESCRIPTION] => Array ( [0] => ) ) [AVAILABLE] => Array ( [ID] => 88 [IBLOCK_ID] => 1 [NAME] => Наличие [ACTIVE] => Y [SORT] => 500 [CODE] => AVAILABLE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Наличие [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [VERIFICATION] => Array ( [ID] => 92 [IBLOCK_ID] => 1 [NAME] => Цена поверки [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена поверки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [VERIFICATION_INCLUDE] => Array ( [ID] => 93 [IBLOCK_ID] => 1 [NAME] => Поверка включена в стоимость? [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION_INCLUDE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Поверка включена в стоимость? [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [MIN_TEMP] => Array ( [ID] => 94 [IBLOCK_ID] => 1 [NAME] => Нижний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MIN_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Нижний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [MAX_TEMP] => Array ( [ID] => 95 [IBLOCK_ID] => 1 [NAME] => Верхний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MAX_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Верхний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [EMMISIVITY_COEF] => Array ( [ID] => 96 [IBLOCK_ID] => 1 [NAME] => Коэффициент излучения [ACTIVE] => Y [SORT] => 500 [CODE] => EMMISIVITY_COEF [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Коэффициент излучения [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [DS] => Array ( [ID] => 97 [IBLOCK_ID] => 1 [NAME] => Показатель визирования [ACTIVE] => Y [SORT] => 500 [CODE] => DS [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Показатель визирования [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [CHANGE] => Array ( [ID] => 99 [IBLOCK_ID] => 1 [NAME] => Замена [ACTIVE] => Y [SORT] => 500 [CODE] => CHANGE [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 1 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => EAutocomplete [USER_TYPE_SETTINGS] => Array ( [VIEW] => T [SHOW_ADD] => N [MAX_WIDTH] => 0 [MIN_HEIGHT] => 24 [MAX_HEIGHT] => 1000 [BAN_SYM] => ,; [REP_SYM] => [OTHER_REP_SYM] => [IBLOCK_MESS] => N ) [HINT] => [~NAME] => Замена [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [ACTIONS] => Array ( [ID] => 102 [IBLOCK_ID] => 1 [NAME] => Акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [NEW] => Array ( [ID] => 103 [IBLOCK_ID] => 1 [NAME] => Новинки [ACTIVE] => Y [SORT] => 500 [CODE] => NEW [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Новинки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [ACTIONS_PRICE] => Array ( [ID] => 104 [IBLOCK_ID] => 1 [NAME] => Цена по акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS_PRICE [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена по акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) )Под заказ
№ | Наименование | Количество |
1 | Трансформаторная электротехническая лаборатория АНГСТРЕМ-2 | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | Измеритель параметров силовых трансформаторов |
2 | Измеритель параметров электроизоляции Мегаометр |
3 | Дополнительные приборы, оборудование, инструменты, средства индивидуальной защиты и другое |
Параметр | Значение | |
Транспортная база | ||
Базовое шасси. Общая комплектация | По выбору заказчика | |
Система управления лабораторией | ||
Назначение | Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений | |
Типы систем управления | Автоматизированная (компьютеризированная) система управления. Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения. Автоматическое сохранение результатов испытаний и измерений; система управления классического типа. Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде. |
|
Конструкция | Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной 340 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки | |
Основные модули лаборатории | ||
Модуль высоковольтной коммутации | Назначение | Для безопасного дистанционного переключения высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели |
Тип подключения к кабельной линии | 1-фазный или 3-фазный. Позволяет при помощи одной ручки управления выбрать фазу кабеля и вид оборудования электролаборатории. | |
Модуль безопасности питания | Развязка элементов системы управления от питающей сети и стабилизация напряжения питания | |
Модуль регулятора напряжения | Плавное регулирование выходных напряжений силовых модулей электролаборатории (особенность - «сухая», виброустройчивая конструкция) | |
Модуль низковольтных измерений | Проведение низковольтных измерений параметров силовых трансформаторов (коэффициента трансформации трансформаторов, сопротивления обмоток трансформаторов и др.) | |
Модуль измерения тангенса угла потерь | Контроль параметров изоляции высоковольтного оборудования | |
Испытательно-прожигающий комплекс; Система измерения высокого напряжения СВИ-100/140; Источник испытательного напряжения; Автоматический ограничитель тока; Автоматический разрядный комплекс |
Назначение | Испытания выпрямленным напряжением и переменным напряжением промышленной частоты. |
Дополнительные функции | Прожигание поврежденной изоляции силовых кабелей на высоком напряжении величиной до 60 кВ, формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения. | |
Особенность | Низкое потребление — не более 6кВА даже при выходной мощности до 20кВА | |
Модуль связи комбинированный | Автоматическое ограничение токов, возникающих при пробое объекта; формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения (опция); создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки (опция) |
|
Система кабельных барабанов и соединительных кабелей | Назначение | Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления |
Конструкция | Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке | |
Безопасность | Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства | |
Количество барабанов | 4 или 6, в зависимости от типа подключения к кабелю (1-фазное или 3-фазное) | |
Модуль контроля заземления | Контроль качества цепей заземления и величины потенциала на кузове электролаборатории | |
Модуль автономного электропитания | Назначение | Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме |
Виды | Дизельный генератор, бензогенератор | |
Варианты установки | Съемный (серийное исполнение), стационарный, в т.ч. на малогабаритных шасси (по заказу) | |
Система обеспечения электробезопасности | Назначение | Обеспечение электробезопасности персонала электролаборатории |
Состав | Модуль контроля безопасности, датчики положения дверей, звуковая сигнализация, световая сигнализация, кнопка аварийного выключения, входной расцепитель с видимым разрывом контактов, комплект автоматических замыкателей, защитный изолирующий трансформатор |
Под заказ
№ | Наименование | Количество |
1 | Стойка основная | 1 |
2 | Пульт сетевой | 1 |
3 | Блок управления электролабораторией БУ-350 | 1 |
4 | Измеритель диэлектрических потерь ИДП-10 в следующем составе: | |
5 | Мост переменного тока СА-7100/2 | 1 |
6 | Трансформатор напряжения ОЛМ-0,22 /10 | 1 |
7 | Переключатель схемы измерений "прямая - перевернутая" | 1 |
8 | Короткозамыкатель КЗМК-10 | 1 |
9 | Блок управления | 1 |
10 | Регулятор напряжения РОТ-250 с электроприводом | 1 |
11 | Реактор Р-70 | 1 |
12 | Сирена СС-1 | 1 |
13 | Светильник сигнальный красный | 1 |
Комплект барабанов и кабелей, в составе (длина по 30 м): | ||
14 | Провод рабочего заземления (сечение 6 мм2) | 1 |
15 | Провод защитного заземления (сечение 10 мм2) | 1 |
16 | Сетевой кабель (сечение 4х4 мм2) | 1 |
17 | Сетевой кабель (сечение 2х16 мм2) | 1 |
Комплект ограждений и стоек для вывешивания высоковольтного провода: | ||
18 | Штырь изоляционный | 7 |
19 | Основание-крестовина | 7 |
20 | Шнур ограждения (длина 20 м) | 1 |
21 | Трансформатор ТИОГ-350 | 1 |
22 | Кабель высоковольтный в металлорукаве (длина 30 м) | 1 |
Документация: | ||
23 | Руководство по эксплуатации ЭТЛ-350 | 1 |
24 | Паспорт на ЭТЛ-350 | 1 |
25 | Руководство по эксплуатации ТИОГ-350 | 1 |
26 | Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
27 | Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
28 | Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
29 | Сертификат качества производителя | 1 |
Параметр | Значение |
Общие параметры ЭТЛ-350: | |
Напряжение питающей сети трехфазного переменного тока, В | 380±35 |
Частота питающей сети, Гц | 50±2 |
Потребляемый ток, А, не более | 200 |
Масса оборудования в прицепе, кг, не более | 1450 |
Обслуживающий персонал, операторов, не менее | 2 |
Срок службы лаборатории, лет, не менее | 10 |
Параметры блока высоковольтных испытаний БВИ на базе трансформатора ТИОГ-350: | |
Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 350 кВ (действующее значение). | |
Наибольшее переменное напряжение, действующее значение, кВ | 350 |
Наибольший рабочий ток при переменном напряжении, действующее значение, мА | 180 |
Габаритные размеры, мм, не более | 920х3800 |
Масса, кг, не более | 1250 |
Параметры измеритель диэлектрических потерь ИДП-10: | |
ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2. | |
Максимальное переменное напряжение, действующее значение, кВ | 10 |
Приведенная погрешность измерение переменного напряжения, %, не более | 3 |
Габаритные размеры блока управления, мм, не более | 220х300х350 |
Масса блока управления, кг, не более | 5 |
Под заказ
№ | Наименование | Количество |
1 | Стойка основная | 1 |
2 | Пульт сетевой | 1 |
3 | Блок управления электролабораторией БУ-350 | 1 |
Измеритель диэлектрических потерь ИДП-10 в следующем составе: | ||
4 | Мост переменного тока СА-7100/2 | 1 |
5 | Трансформатор напряжения ОЛМ-0,22 /10 | 1 |
6 | Переключатель схемы измерений "прямая - перевернутая" | 1 |
7 | Короткозамыкатель КЗМК-10 | 1 |
8 | Блок управления | 1 |
9 | Регулятор напряжения РНО-70 с электроприводом | 1 |
10 | Резистор балластный | 1 |
11 | Переходник сетевой с клеммой типа «крокодил» и струбциной | 1 |
11 | Сирена СС-1 | 1 |
13 | Светильник сигнальный красный | 1 |
Комплект барабанов и кабелей, в составе (длина по 30 м): | ||
14 | Провод рабочего заземления (сечение 6 мм2) | 1 |
15 | Провод защитного заземления (сечение 10 мм2) | 1 |
16 | Сетевой кабель (сечение 4х4 мм2) | 1 |
17 | Провод высоковольтный ПВВ-1 для испытания переменным напряжением и ВН при измерениях tg (длина 30 м) | 1 |
Комплект ограждений и стоек для вывешивания высоковольтного провода: | ||
18 | Штырь изоляционный | 7 |
19 | Основание-крестовина | 7 |
20 | Шнур ограждения (длина 20 м) | 1 |
Оборудование, смонтированное на прицепе: | ||
22 | Трансформатор ТИОГ-250 | 1 |
23 | Реактор резонансный | 1 |
Комплект барабанов, в составе: | ||
24 | Провод рабочего заземления (сечение 6 мм2, длина 30 м) | 1 |
25 | Кабель высоковольтный в металлорукаве (длина 15 м) | 1 |
Документация: | ||
26 | Руководство по эксплуатации ЭТЛ-250 | 1 |
27 | Паспорт на ЭТЛ-250 | 1 |
28 | Руководство по эксплуатации ТИОГ-250 | 1 |
29 | Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
30 | Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
31 | Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
32 | Сертификат качества производителя | 1 |
Параметр | Значения |
Напряжение питающей сети однофазного переменного тока, В | 220±22 |
Частота питающей сети, Гц | 50±2 |
Потребляемый ток, не более, А | 70 |
Масса оборудования в автомобиле, кг, не более | 300 |
Масса оборудования в прицепе, кг, не более | 900 |
Обслуживающий персонал, операторов, не менее | 2 |
Срок службы лаборатории, лет, не менее | 10 |
Параметры блока высоковольтных испытаний БВИ на базе трансформатора ТИОГ-250 | |
Блок ТИОГ-250 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 250 кВ (действующее значение). | |
Наибольшее переменное напряжение (действующее значение), кВ | 250 |
Наибольший рабочий ток при переменном напряжении (действующее значение), мА | 80 |
Габаритные размеры, мм, не более | 720х2800 |
Масса, кг, не более | 1250 |
Параметры измерителя диэлектрических потерь ИДП-10 | |
ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2. | |
Максимальное переменное напряжение (действующее значение), кВ | 10 |
Приведенная погрешность измерение переменного напряжения, %, не более | 3 |
Габаритные размеры блока управления, мм, не более | 220х300х350 |
Масса блока управления, кг, не более | 5 |
Условия эксплуатации передвижной электролаборатории ЭТЛ-250 | |
Температура окружающей среды, ° С | от +5 до +40 |
Относительная влажность, %, не более | 80 при температуре +25° С |
Атмосферное давление, кПа (мм. рт. ст.) | 84,0 – 106,7 (630 – 800) |
Запрещается эксплуатация ЭТЛ-250 во взрывоопасных средах!
[TYPE] => HTML ) [~DESCRIPTION] => ) [MOD] => Array ( [ID] => 86 [IBLOCK_ID] => 1 [NAME] => Модификации [ACTIVE] => Y [SORT] => 500 [CODE] => MOD [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => ElementXmlID [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Модификации [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => 0 [PROPERTY_VALUE_ID] => 152009 [DESCRIPTION] => [~VALUE] => 0 [~DESCRIPTION] => ) [CERTIFICATES] => Array ( [ID] => 87 [IBLOCK_ID] => 1 [NAME] => Сертификаты [ACTIVE] => Y [SORT] => 500 [CODE] => CERTIFICATES [DEFAULT_VALUE] => [PROPERTY_TYPE] => F [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Сертификаты [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [AVAILABLE] => Array ( [ID] => 88 [IBLOCK_ID] => 1 [NAME] => Наличие [ACTIVE] => Y [SORT] => 500 [CODE] => AVAILABLE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Наличие [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [VERIFICATION] => Array ( [ID] => 92 [IBLOCK_ID] => 1 [NAME] => Цена поверки [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена поверки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [VERIFICATION_INCLUDE] => Array ( [ID] => 93 [IBLOCK_ID] => 1 [NAME] => Поверка включена в стоимость? [ACTIVE] => Y [SORT] => 500 [CODE] => VERIFICATION_INCLUDE [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Поверка включена в стоимость? [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [MIN_TEMP] => Array ( [ID] => 94 [IBLOCK_ID] => 1 [NAME] => Нижний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MIN_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Нижний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [MAX_TEMP] => Array ( [ID] => 95 [IBLOCK_ID] => 1 [NAME] => Верхний предел диапазона измерения температуры [ACTIVE] => Y [SORT] => 500 [CODE] => MAX_TEMP [DEFAULT_VALUE] => [PROPERTY_TYPE] => N [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Верхний предел диапазона измерения температуры [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [EMMISIVITY_COEF] => Array ( [ID] => 96 [IBLOCK_ID] => 1 [NAME] => Коэффициент излучения [ACTIVE] => Y [SORT] => 500 [CODE] => EMMISIVITY_COEF [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Коэффициент излучения [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [DS] => Array ( [ID] => 97 [IBLOCK_ID] => 1 [NAME] => Показатель визирования [ACTIVE] => Y [SORT] => 500 [CODE] => DS [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Показатель визирования [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [CHANGE] => Array ( [ID] => 99 [IBLOCK_ID] => 1 [NAME] => Замена [ACTIVE] => Y [SORT] => 500 [CODE] => CHANGE [DEFAULT_VALUE] => [PROPERTY_TYPE] => E [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => Y [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 1 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => EAutocomplete [USER_TYPE_SETTINGS] => Array ( [VIEW] => T [SHOW_ADD] => N [MAX_WIDTH] => 0 [MIN_HEIGHT] => 24 [MAX_HEIGHT] => 1000 [BAN_SYM] => ,; [REP_SYM] => [OTHER_REP_SYM] => [IBLOCK_MESS] => N ) [HINT] => [~NAME] => Замена [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) [ACTIONS] => Array ( [ID] => 102 [IBLOCK_ID] => 1 [NAME] => Акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [NEW] => Array ( [ID] => 103 [IBLOCK_ID] => 1 [NAME] => Новинки [ACTIVE] => Y [SORT] => 500 [CODE] => NEW [DEFAULT_VALUE] => [PROPERTY_TYPE] => L [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => C [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Новинки [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => [VALUE_ENUM_ID] => ) [ACTIONS_PRICE] => Array ( [ID] => 104 [IBLOCK_ID] => 1 [NAME] => Цена по акции [ACTIVE] => Y [SORT] => 500 [CODE] => ACTIONS_PRICE [DEFAULT_VALUE] => [PROPERTY_TYPE] => S [ROW_COUNT] => 1 [COL_COUNT] => 30 [LIST_TYPE] => L [MULTIPLE] => N [XML_ID] => [FILE_TYPE] => [MULTIPLE_CNT] => 5 [LINK_IBLOCK_ID] => 0 [WITH_DESCRIPTION] => N [SEARCHABLE] => N [FILTRABLE] => N [IS_REQUIRED] => N [VERSION] => 1 [USER_TYPE] => [USER_TYPE_SETTINGS] => [HINT] => [~NAME] => Цена по акции [~DEFAULT_VALUE] => [VALUE_ENUM] => [VALUE_XML_ID] => [VALUE_SORT] => [VALUE] => [PROPERTY_VALUE_ID] => [DESCRIPTION] => [~DESCRIPTION] => [~VALUE] => ) )Под заказ
№ | Наименование | Количество |
1 | Стойка управления | 1 |
2 | Блок сетевой | 1 |
3 | Блок управления электролабораторией | 1 |
4 | Блок низковольтных измерений БНИ | 1 |
5 | Стабилизированный источник питания ТЭС-41 | 1 |
Измеритель диэлектрических потерь ИДП-10 в следующем составе: | ||
6 | Мост переменного тока СА-7100/2 | 1 |
7 | Трансформатор напряжения ОЛМ-0,22 /10 | 1 |
8 | Переключатель схемы измерений "прямая - перевернутая" | 1 |
9 | Короткозамыкатель КЗМК-10 | 1 |
10 | Блок управления | 1 |
11 | Регулятор напряжения однофазный TDGC2-80 с электроприводом | 1 |
Блок высоковольтных испытаний БВИ в следующем составе: | ||
12 | Трансформатор испытательный ИОМ-100/16 | 1 |
13 | Короткозамыкатель КЗМК-100 | 1 |
14 | Выпрямитель Д-140 | 1 |
15 | Делитель напряжения ДН-60 | 1 |
16 | Конденсатор ИК-0,05-100 с заземлителем КЗ-60 | 1 |
17 | Измеритель тока высокопотенциальный ИТВЦ-20 | 1 |
18 | Сирена СС-1 | 1 |
19 | Светильник сигнальный красный | 1 |
20 | Барабан с 4-х жильным сетевым кабелем для электропитания лаборатории (длина 30 м) | 1 |
21 | Барабан с проводом защитного заземления (длина 30 м) | 1 |
22 | Барабан с проводом рабочего заземления (длина 30 м) | 1 |
23 | Переходник сетевой 2-х проводный с зажимами «крокодил» и «струбцина» (длина 1 м) | 1 |
24 | Провод высоковольтный силиконовый FZLSi 1 мм для испытания переменным высоким напряжением (длина 30 м в бухте) | 1 |
25 | Кабель высоковольтный ПВВЭ-60-3,5 с разъёмом для подключения к ИТВЦ-20 и испытания объектов высоким постоянным напряжением до 60 кВ (длина 30 м в бухте) | 1 |
26 | Кабель ПВС-4х2,5 для соединения БНИ с объектом испытаний (длина 30 м в бухте) | 1 |
27 | Изолятор проходной | 1 |
Комплект ограждений и стоек для вывешивания высоковольтного провода: | ||
28 | Штырь изоляционный | 7 |
29 | Основание-крестовина | 7 |
30 | Шнур ограждения | 1 |
Документация: | ||
31 | Руководство по эксплуатации ЭТЛ-35К | 1 |
32 | Паспорт на ЭТЛ-35К | 1 |
33 | Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20 | 1 |
34 | Техническое описание и инструкция по эксплуатации лабораторных стабилизированных выпрямителей ТЭС-41, ТЭС-42 | 1 |
35 | Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
36 | Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
37 | Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
38 | Сертификат качества производителя | 1 |
Параметр | Значения |
Питание | однофазная сеть переменного тока частотой 50 Гц, напряжением 220 В |
Потребляемый ток, не больше, А | 100 |
Занимаемая площадь в плане, м | 1,8 х 3,0 |
Масса оборудования, кг, не больше | 500 |
Обслуживающий персонал | 2 оператора (не менее) |
Срок службы лаборатории, лет | 10 |
Под заказ
№ | Наименование | Количество |
1 | Стойка управления | 1 |
2 | Блок сетевой | 1 |
3 | Блок управления электролабораторией | 1 |
4 | Блок низковольтных измерений БНИ | 1 |
5 | Стабилизированный источник питания ТЭС-41 | 1 |
Измеритель диэлектрических потерь ИДП-10 в следующем составе: | ||
6 | Мост переменного тока СА-7100/2 | 1 |
7 | Трансформатор напряжения ОЛМ-0,22 /10 | 1 |
8 | Переключатель схемы измерений "прямая - перевернутая" | 1 |
9 | Короткозамыкатель КЗМК-10 | 1 |
1 | Блок управления | 1 |
11 | Регулятор напряжения однофазный TDGC2-80 с электроприводом | 1 |
Блок высоковольтных испытаний БВИ в следующем составе: | ||
12 | Трансформатор испытательный ИОМ-100/16 | 1 |
13 | Короткозамыкатель КЗМК-100 | 1 |
14 | Выпрямитель Д-140 | 1 |
15 | Делитель напряжения ДН-60 | 1 |
16 | Конденсатор ИК-0,05-100 с заземлителем КЗ-60 | 1 |
17 | Измеритель тока высокопотенциальный ИТВЦ-20 | 1 |
18 | Блок трёх барабанов с проводами защитного, рабочего заземления и сетевым кабелем (длина по 30 м) | 1 |
19 | Переходник сетевой 2-хп роводный с зажимами «крокодил» и «струбцина» (длина 1 м) | 1 |
20 | Провод высоковольтный силиконовый FZLSi 1 мм для испытания переменным высоким напряжением (длина 30 м в бухте) | 1 |
21 | Кабель высоковольтный ПВВЭ-60-3,5 с разъёмом для подключения к ИТВЦ-20 и испытания объектов высоким постоянным напряжением до 60 кВ (длина 30 м в бухте) | 1 |
22 | Кабель ПВС-4х2,5 для соединения БНИ с объектом испытаний (длина 30 м в бухте) | 1 |
23 | Изолятор проходной | 1 |
Комплект ограждений и стоек для вывешивания высоковольтного провода: | ||
24 | Штырь изоляционный | 7 |
25 | Основание-крестовина | 7 |
26 | Шнур ограждения | 1 |
Документация: | ||
27 | Руководство по эксплуатации ЭТЛ-35 | 1 |
28 | Паспорт на ЭТЛ-35 | 1 |
29 | Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20 | 1 |
30 | Техническое описание и инструкция по эксплуатации лабораторных стабилизированных выпрямителей ТЭС-41, ТЭС-42 | 1 |
31 | Метрологическая аттестация ГП "Харьковстандартметрология" | Опционально |
32 | Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком) | 1 |
33 | Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
34 | Сертификат качества производителя | 1 |
35 | Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20 | 1 |
Параметр | Значение |
Общие параметры | |
Напряжение питающей сети однофазного переменного тока, В | 220±22 |
Частота питающей сети, Гц | 50±2 |
Потребляемый ток, А, не более | 80 |
Масса оборудования, кг, не более | 700 |
Обслуживающий персонал, операторов, не менее | 2 |
Срок службы лаборатории, лет, не менее | 10 |
Параметры блока высоковольтных испытаний БВИ на базе трансформатора ИОМ-100/16: | |
Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением до 60 кВ в составе встроенного оборудования, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 100 кВ (действующее значение). | |
Наибольшее выпрямленное напряжение в продолжительном режиме, кВ | 60 |
Наибольший рабочий ток при выпрямленном напряжении, мА | 100 |
Наибольшее переменное напряжение (действующее значение), кВ | 100 |
Наибольший рабочий ток при переменном напряжении (действующее значение), мА | 100 |
Габаритные размеры, мм, не более | 650х84 |
Масса, кг, не более | 220 |
Параметры измеритель диэлектрических потерь ИДП-10 | |
ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой 50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного тока СА-7100/2. | |
Максимальное переменное напряжение (действующее значение), кВ | 10 |
Приведенная погрешность измерения переменного напряжения, %, не более | 3 |
Габаритные размеры блока управления, мм, не более | 220х300х350 |
Масса блока управления, кг, не более | 5 |
Параметры измерителя постоянного тока высокопотенциального ИТВЦ-20: | |
ИТВЦ-20 предназначен для измерения постоянного тока отрицательной полярности в цепях с потенциалом до 60 кВ относительно земли. | |
Диапазон измерения, мА | 0,1...20 |
Предельная относительная погрешность измерения в указанном диапазоне, % | 3 |
Наибольшая кратность перегрузки микроамперметра | 3,5 |
Наибольший допустимый потенциал корпуса относительно земли, кВ | 60 |
Падение напряжения между клеммами прибора, В | 2 |
Габаритные размеры, мм, не более | 165х100 |
Масса, кг, не более | 1 |
Под заказ
№ | Наименование | Количество |
1 | Устройство диагностики ВВ УДВВ-1 «РЕГИНА» | 1 |
2 | Ноутбук с программным обеспечением УДВВ-1 «РЕГИНА» | 1 |
3 | Клеммная панель УДВВ-1 «РЕГИНА» | 2 |
4 | Сетевая панель | 1 |
5 | Блок управления ЭТЛ-ВВ | 1 |
6 | Однофазный регулятор напряжения РНО-60 (Iном = 60 А) | 1 |
7 | Источник выпрямленного тока | 1 |
8 | Выносной клеммный блок | 1 |
9 | Цифровой мультиметр APPA 82R | 1 |
10 | Комплект кабелей питания, проводников заземления и соединительных проводников | 1 |
11 | Руководство по эксплуатации | 1 |
12 | Метрологическая аттестация ГП "Харьковстандартметрология" | опционально |
13 | Паспорт на ЭТПЛ-ВВ | 1 |
14 | Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТПЛ (в случае предоставления автомобиля Заказчиком) | 1 |
15 | Сертификат происхождения товара СТ-1 (при экспортной поставке) | 1 |
16 | Сертификат качества производителя | 1 |
Параметр | Значения |
Напряжение питающей сети однофазного переменного тока, В | 220 |
Частота питающей сети, Гц | 50±1 |
Потребляемый ток, А, не более | 40 |
Наибольший выпрямленный ток на выходе источника тока, А | 100 |
Наибольшее выпрямленное напряжение на выходе источника напряжения, В | 240 |
Условия эксплуатации | температура окружающего воздуха, ?С, от минус 10 до +50; относительная влажность воздуха при температуре + 25 ?С, %, не более 80; атмосферное давление, мм рт. ст., от 630 до 800. |
