ЛП-35 — кабельная лаборатория для обслуживания подстанций

ЛП-35 — кабельная лаборатория для обслуживания подстанций
Похожие товары

ЛП-35 — кабельная лаборатория для обслуживания подстанций


Производитель
Гарантия
12 мес
Артикул
26701
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение подстанционной лаборатории ЛП-35:

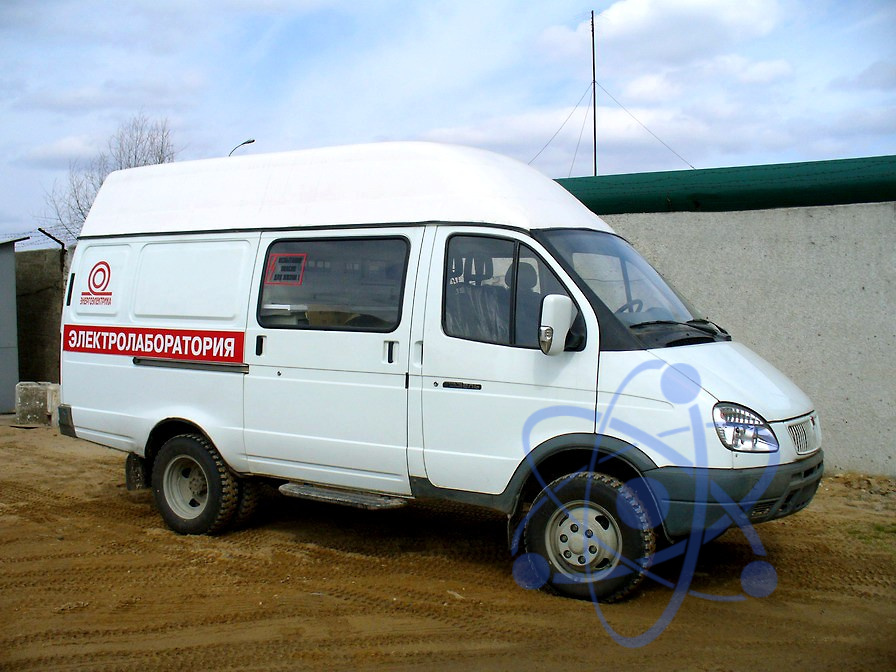

Передвижные подстанционные электротехнические лаборатории ЛП-35 предназначены для проведения испытаний и измерений на подстанционном оборудовании номиналом до 35 кВ. Лаборатория может быть смонтирована на любом типе шасси от «ГАЗели» до МАЗа.

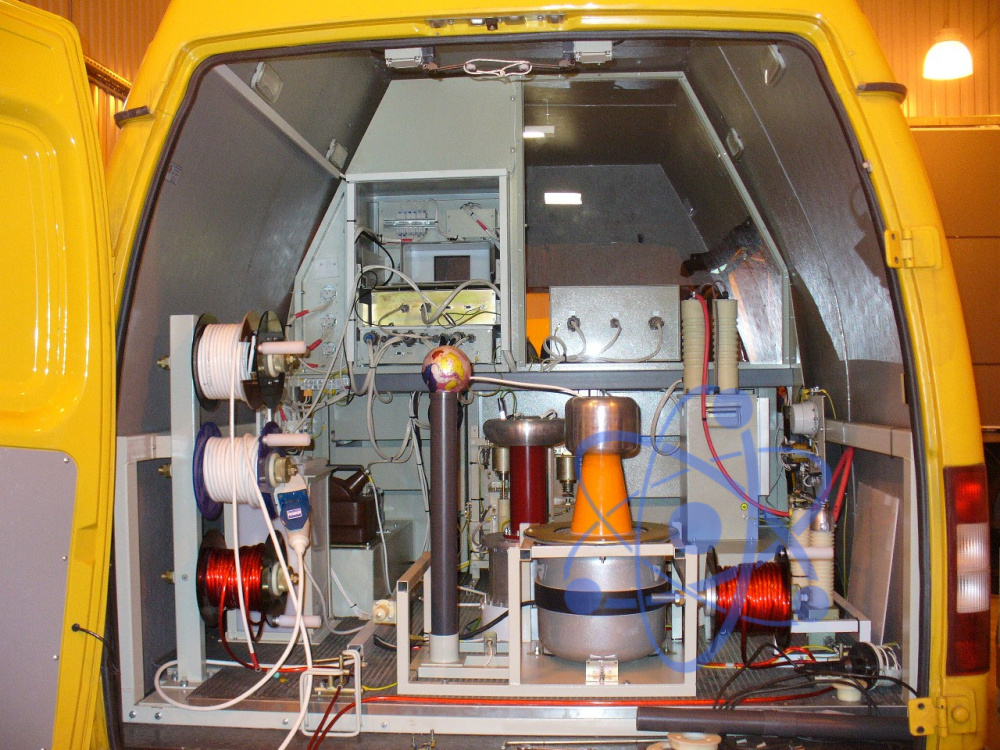

Лаборатории ЛП-35 оснащаются следующим оборудованием:

  • Аппарат испытаний и прожига диэлектриков АИД-60П «Вулкан-М» для испытаний постоянным напряжением до 60 кВ;
  • Трансформатор испытательный ИОГ-100 (без масла, весом 55 кг) для испытаний переменным напряжением до 100 кВ существенно легче и проще в обслуживании, чем используемые для этих целей масляные трансформаторы серии ИОМ-100;
  • Оборудование для измерения тангенса угла диэлектрических потерь в одном из вариантов по выбору заказчика:
    • Измеритель параметров изоляции «Вектор-2.0М», эталонный конденсатор КГИ-100-50 и устройство для трехфазных измерений «Вектор К-63» для измерения емкости высоковольтной изоляции и тангенса угла диэлектрических потерь по прямой и перевернутой схеме на 10 кВ и по прямой схеме на 60 кВ, а также для измерения параметров силовых трансформаторов: коэффициента трансформации, тока КЗ, напряжения холостого хода и др.
    • Высоковольтный мост СА 7100-2 для измерения тангенса угла диэлектрических потерь и ёмкости высоковольтной изоляции и высоковольтный измерительный трансформатор на 10 кВ.
  • Автотрансформатор для плавного регулирования напряжения.
  • По желанию заказчика лаборатории ЛП-35 оснащаются набором приборов для низковольтных испытаний силовых трансформаторов.

По желанию заказчика лаборатории ЛП-35 оснащаются бензиновой или дизельной электростанцией мощностью 6 кВт и более, которые обеспечивают полноценную работу оборудования во всех режимах, включая режим прожига, при отсутствии возможности подключения к сети.

Лаборатории ЛП-35 работают от сети 220 В (180 – 250 В) промышленной частоты, потребляя мощность не более 6 кВт. Всё оборудование, входящее в состав лаборатории, не содержит масла, что снижает массу лаборатории (не более 500 кг) и упрощает её обслуживание.

Производитель предоставляет заказчикам весь пакет документов, необходимых для постановки передвижной электротехнической лаборатории на учёт в органах Ростехнадзора.

Технические характеристики кабельной лаборатории для обслуживания подстанций ЛП-35:

Эксплуатационные возможности Технические решения
Удобство в работе персонала Все оборудование лаборатории без масла
Проведение испытаний переменным напряжением до 100 кВ без перегрузки шасси Испытательный трансформатор ИОГ-100 весом 55 кг
Измерение тангенса угла диэлектрических потерь в формах, привычных и удобных заказчику Установка по выбору заказчика одного из двух приборов измерения тангенса угла диэлектрических потерь:
- «Вектор – 2М»
- СА 7100
Возможность работы во всех режимах при отсутствии внешнего питания от сети Бензиновая или дизельная электростанция мощностью 6 кВт
Функциональные возможности и приборный состав
Наименование прибора Выполняемые им функции
Аппарат испытаний и прожига диэлектриков АИД-60П «Вулкан-М» Испытание повышенным постоянным напряжением до 60 кВ
Трансформатор испытательный ИОГ-100 Испытание повышенным переменным напряжением до 100 кВ
*** Измеритель параметров изоляции «Вектор-2.0М», эталонный конденсатор КГИ-100-50 и устройство для трехфазных измерений «Вектор К-63» Измерения тангенса угла диэлектрических потерь и ёмкости высоковольтной изоляции по прямой и перевёрнутой схемам на 10 кВ, по прямой схеме на 60 кВ; измерение параметров силовых трансформаторов
*** Высоковольтный мост СА 7100-2 и высоковольтный измерительный трансформатор на 10 кВ Измерения тангенса угла диэлектрических потерь и ёмкости высоковольтной изоляции.
Автотрансформатор Плавное регулирование однофазного напряжения при питании от сети 220 В, частота 50 Гц
Бензиновая или дизельная электростанция - только по желанию заказчика Обеспечение автономной работы электротехнической лаборатории во всех режимах

По выбору заказчика лаборатория оснащается оборудованием, указанным в пункте со звездочкой ***.

Наименование Количество
1 Блок управления 1
2 Комплект барабанов с высоковольтным кабелем 30 м 2
3 Барабан с кабелем питания 30 м 1
4 Барабан с кабелем заземления 30 м 1
5 Блок контроля заземления 1
6 Внутренняя коммутация (типовая) 1
7 Оборудование для коммутации высоковольтных испытаний 1
