Комплекс для испытаний и поиска мест повреждений силовых кабельных линий. В состав комплекса входят следующие приборы:

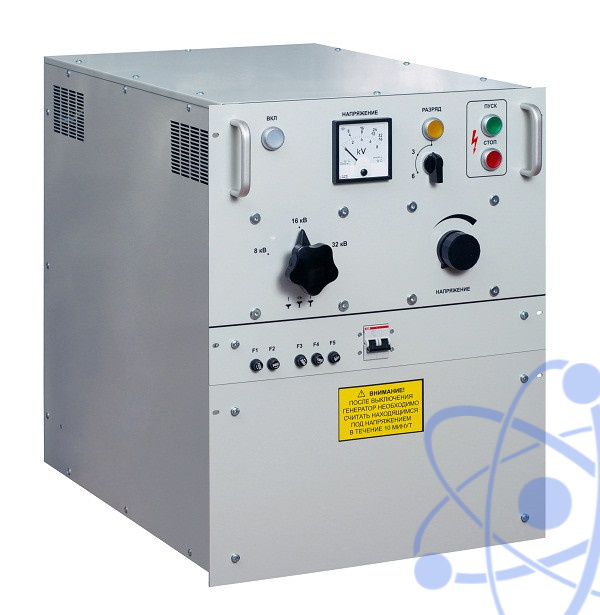

Генератор импульсов ГИ-32/2000
Предназначен для генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом и предварительной локализации места кабельного повреждения импульсно-дуговым или волновым методами (с применением адаптера дуги, присоединительного устройства по току и рефлектометра).

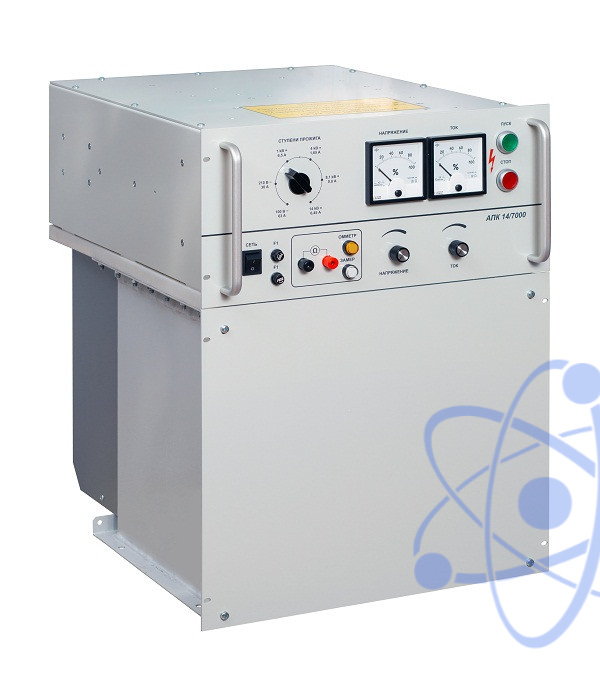

Аппарат прожига кабелей АПК 15/6500
Предназначен для преобразования высокоомных повреждений силовых кабелей, имеющих неустойчивый характер, в низкоомные, устойчивые повреждения («прожигание» поврежденной изоляции), что позволяет однозначно определять место повреждения различными методами.

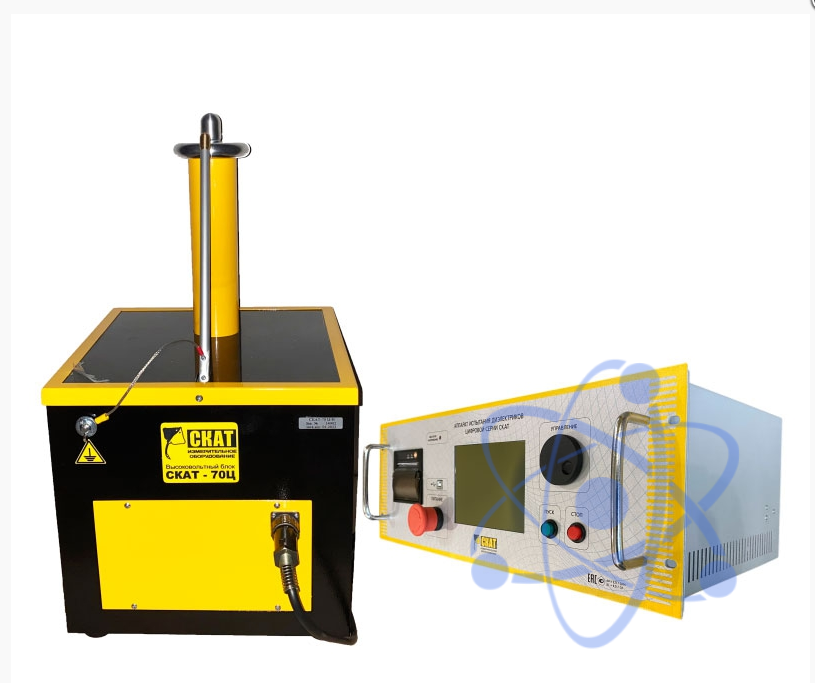

Аппарат испытания диэлектриков СКАТ-70Ц-С
Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

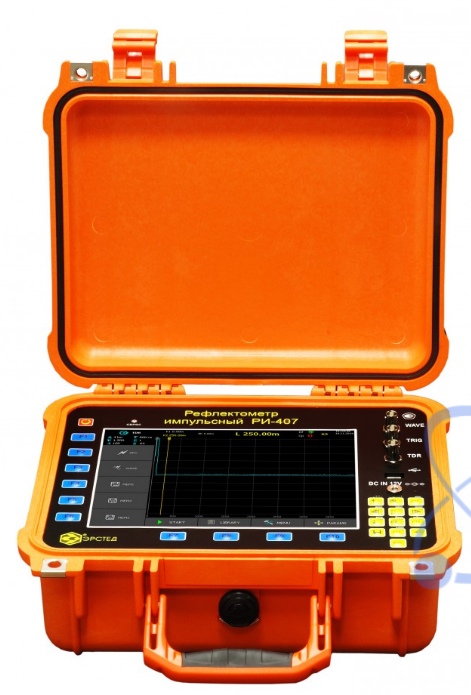

Защищённый импульсный рефлектометр для силовых кабельных линий РИ-407 СТРИЖ-С
Высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля.

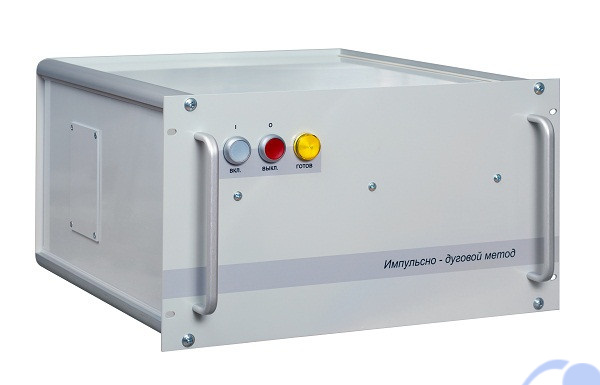

Адаптер дугового разряда SC40
Импульсно-дуговой метод (ИДМ) позволяет более точно определить расстояние до места кабельного повреждения. В этом случае между высоковольтным импульсным генератором и силовым кабелем включается специальное устройство связи (адаптер) импульсно-дугового метода SC40, позволяющее снять рефлектограмму в месте повреждения в период горения дуги. Место повреждения при этом будет фиксироваться как короткое замыкание, так как дуга - это плазма, обладающая малым сопротивлением. Точность локализации места повреждения при этом будет максимально возможная.

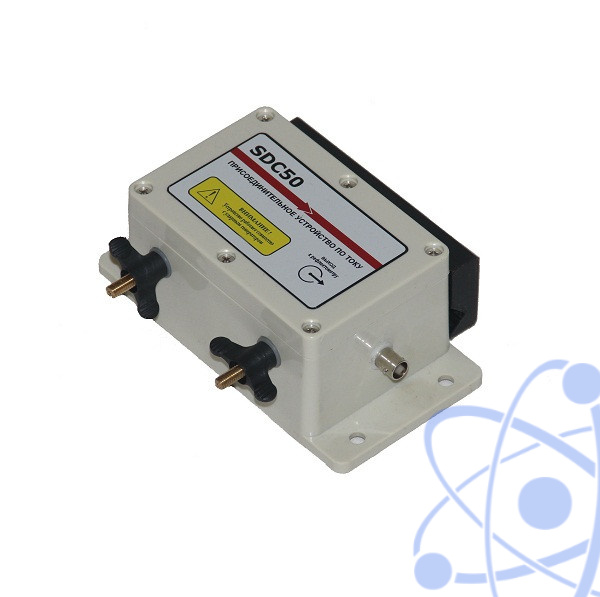

Присоединительное устройство SDC50 (датчик тока)
SDC50 используется при методе колебательного разряда по току, если сопротивление в месте повреждения кабельной линии составляет от нуля Ом до сотен кОм. При замыкании управляемого разрядника высоковольтного импульсного генератора в линию посылается высоковольтный электромагнитный импульс от заряженного конденсатора, который достигнув места повреждения создает в нем пробой изоляции кабельной линии. Это вызывает волновой колебательный процесс в цепи генератор-линия. Возникший в линии колебательный процесс фиксируется рефлектометром, подключенным к выходу импульсного генератора посредством присоединительного устройства по току. Период колебательного процесса однозначно связан с расстоянием до места пробоя, что и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.

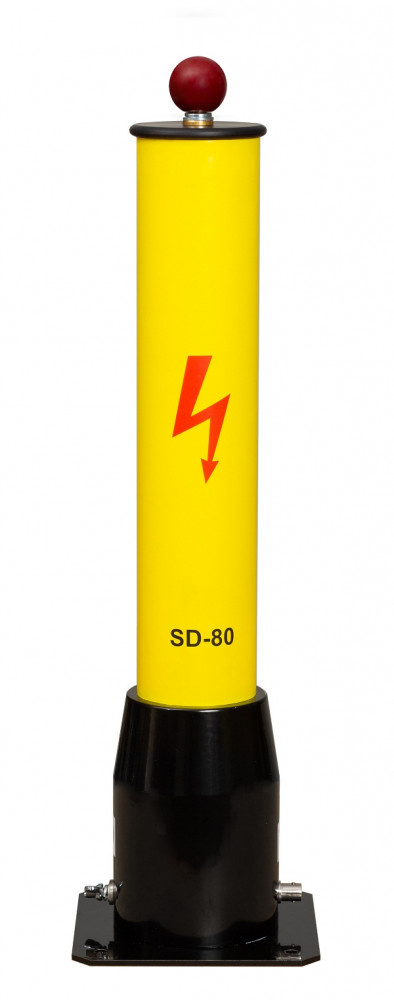

Присоединительное устройство SD80 (датчик напряжения)
Присоединительное устройство по напряжению SD80 используется при определении расстояния до однофазных мест повреждения с переходным сопротивлением в месте повреждения равным десяткам и сотням МОм, так называемым методом колебательного разряд по напряжению. Метод колебательного разряда по напряжению заключается в плавном подъеме напряжения на поврежденной жиле кабеля с помощью высоковольтной испытательной установки до пробоя. В момент пробоя (короткого замыкания) в заряженной жиле кабеля возникают две электромагнитных волны, которые распространяются от места пробоя (места дефекта) к началу и к концу кабельной линии. Возникший в линии апериодический затухающий колебательный процесс фиксируется рефлектометром, подключенным к выходу испытательной установки посредством присоединительного устройства по напряжению. Период колебательного процесса однозначно связан с расстоянием до места пробоя, которое и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.

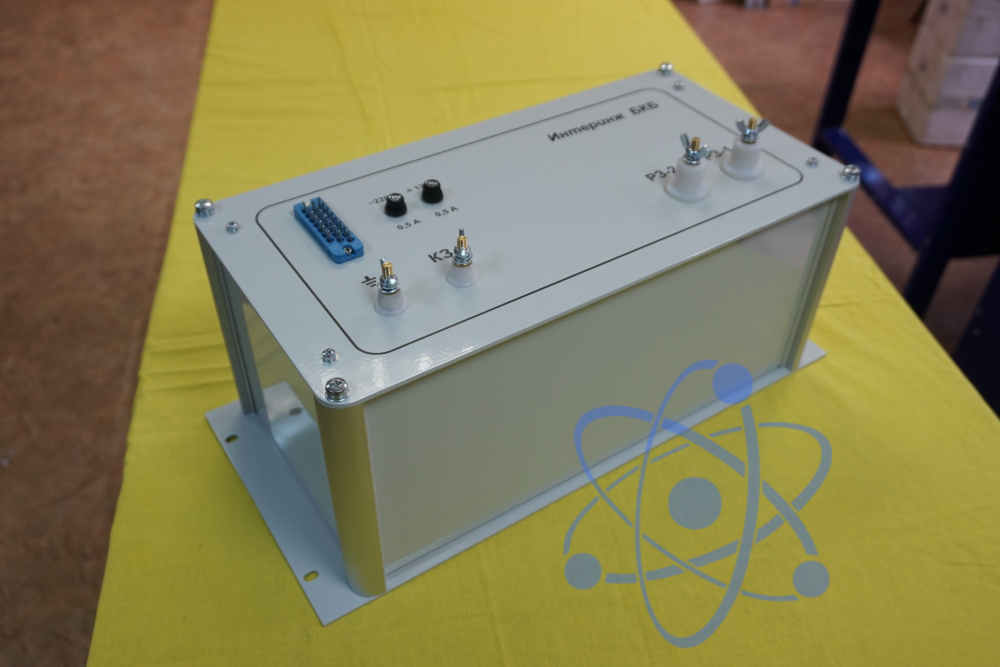

Блок контроля безопасности БКБ
Обеспечивает контроль защитного заземления, правильного заземления и опасного потенциала.
Высоковольтный диод ВД-30
Предназначен для совместной работы прожига и высоковольтной установки испытания кабелей.
Блок сетевой БС-1
Предназначен для питания комплекса.

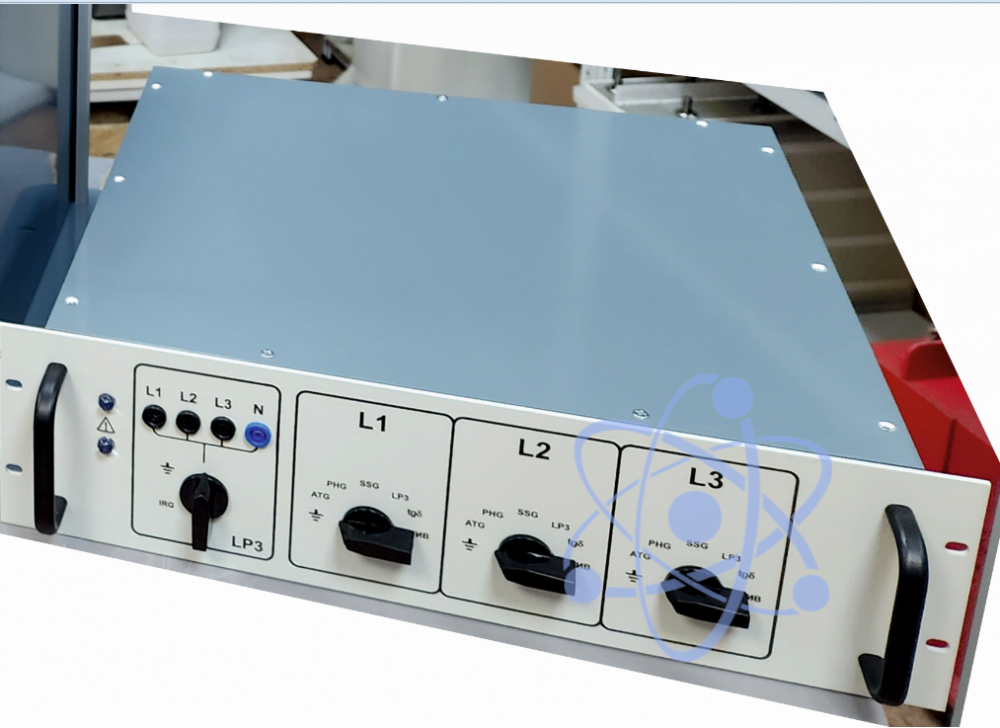

Блок выбора режимов БВР-3

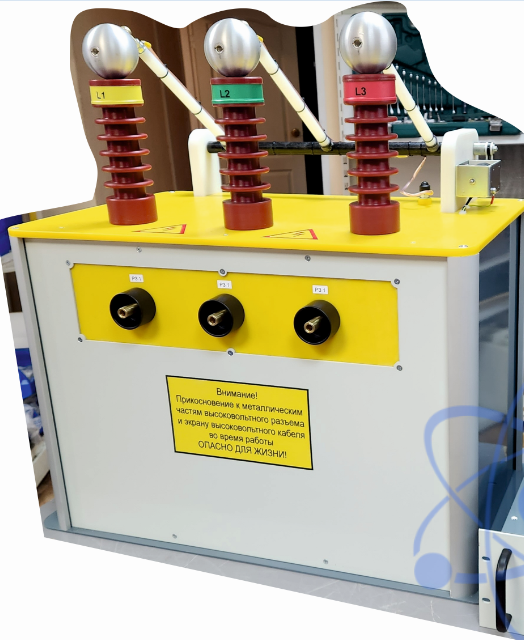

Блок высоковольтной коммутации БВК-3
Осуществляет безопасное дистанционное переключение высоковольтных выводов основного оборудования.
Стойка кабельная
Предназначена для намотки испытательных кабелей. Длина намотки кабеля 30 м.
Генератор импульсов ГИ-32/2000
Предназначен для генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом и предварительной локализации места кабельного повреждения импульсно-дуговым или волновым методами (с применением адаптера дуги, присоединительного устройства по току и рефлектометра).
Аппарат прожига кабелей АПК 15/6500
Предназначен для преобразования высокоомных повреждений силовых кабелей, имеющих неустойчивый характер, в низкоомные, устойчивые повреждения («прожигание» поврежденной изоляции), что позволяет однозначно определять место повреждения различными методами.
Аппарат испытания диэлектриков СКАТ-70Ц-С
Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.
Защищённый импульсный рефлектометр для силовых кабельных линий РИ-407 СТРИЖ-С
Высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля.
Адаптер дугового разряда SC40
Импульсно-дуговой метод (ИДМ) позволяет более точно определить расстояние до места кабельного повреждения. В этом случае между высоковольтным импульсным генератором и силовым кабелем включается специальное устройство связи (адаптер) импульсно-дугового метода SC40, позволяющее снять рефлектограмму в месте повреждения в период горения дуги. Место повреждения при этом будет фиксироваться как короткое замыкание, так как дуга - это плазма, обладающая малым сопротивлением. Точность локализации места повреждения при этом будет максимально возможная.
Присоединительное устройство SDC50 (датчик тока)
SDC50 используется при методе колебательного разряда по току, если сопротивление в месте повреждения кабельной линии составляет от нуля Ом до сотен кОм. При замыкании управляемого разрядника высоковольтного импульсного генератора в линию посылается высоковольтный электромагнитный импульс от заряженного конденсатора, который достигнув места повреждения создает в нем пробой изоляции кабельной линии. Это вызывает волновой колебательный процесс в цепи генератор-линия. Возникший в линии колебательный процесс фиксируется рефлектометром, подключенным к выходу импульсного генератора посредством присоединительного устройства по току. Период колебательного процесса однозначно связан с расстоянием до места пробоя, что и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.
Присоединительное устройство SD80 (датчик напряжения)
Присоединительное устройство по напряжению SD80 используется при определении расстояния до однофазных мест повреждения с переходным сопротивлением в месте повреждения равным десяткам и сотням МОм, так называемым методом колебательного разряд по напряжению. Метод колебательного разряда по напряжению заключается в плавном подъеме напряжения на поврежденной жиле кабеля с помощью высоковольтной испытательной установки до пробоя. В момент пробоя (короткого замыкания) в заряженной жиле кабеля возникают две электромагнитных волны, которые распространяются от места пробоя (места дефекта) к началу и к концу кабельной линии. Возникший в линии апериодический затухающий колебательный процесс фиксируется рефлектометром, подключенным к выходу испытательной установки посредством присоединительного устройства по напряжению. Период колебательного процесса однозначно связан с расстоянием до места пробоя, которое и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.
Блок контроля безопасности БКБ
Обеспечивает контроль защитного заземления, правильного заземления и опасного потенциала.
Высоковольтный диод ВД-30
Предназначен для совместной работы прожига и высоковольтной установки испытания кабелей.
Блок сетевой БС-1
Предназначен для питания комплекса.
Блок выбора режимов БВР-3
Блок высоковольтной коммутации БВК-3
Осуществляет безопасное дистанционное переключение высоковольтных выводов основного оборудования.
Стойка кабельная
Предназначена для намотки испытательных кабелей. Длина намотки кабеля 30 м.

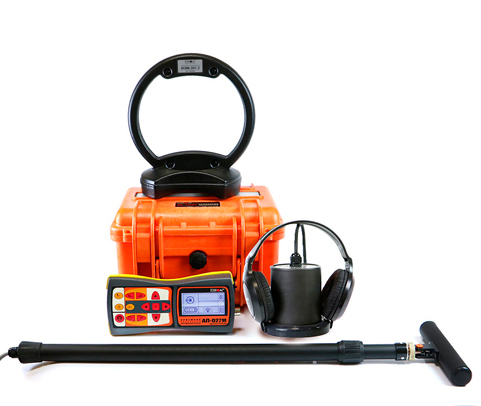

Кабеледефектоискатель Атлет ТЭК-127АНЭ
Предназначен для поиска подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определение глубины их залегания и мест повреждения до 6 м, поиска мест повреждения силового кабеля индукционным методом, поиска мест повреждения кабеля акустическим методом, поиска мест пересечения трубопроводов и кабеля.
