Параметр
|
Значение
|
|
Датчик ЭМД/ДКИ/ДОДК/КИ
|
Датчик АД
|
|

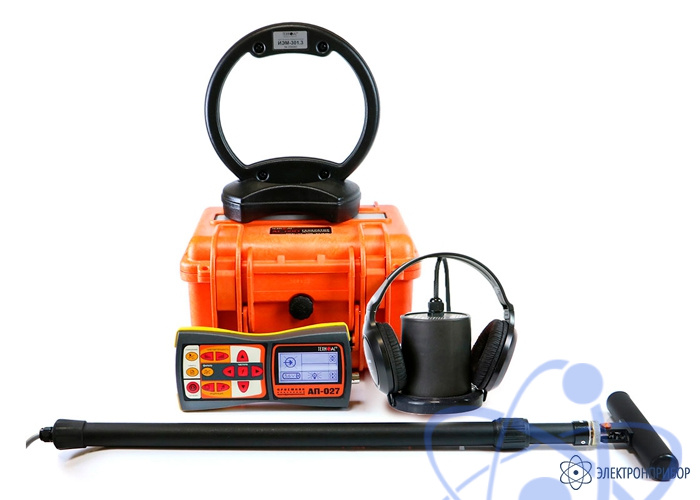

Приемник АП-027
|
|
Вид работы в зависимости от датчика
|
Определяется автоматически, при подключении датчика
|
|
Вид принимаемого сигнала
|
Выбирается оператором как «непрерывный / импульсный»
|
Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
|
|
Частоты переключаемых полосовых фильтров
|
Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.
|
Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
|
|
«Широкая полоса» (частотный диапазон)
|
0,05…8,6 кГц
|
0,09…2,2 кГц
|
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала
|
100 dB
|
120 dB
|
|
Визуальная индикация
|
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
|
|
Звуковая индикация
|
Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
|
|
Головные телефоны -синтезированный звук ЧМ.
|
-
|
|
Встроенный излучатель - синтезированный звук ЧМ.
|
|
Питание
|
Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
|
|
Время непрерывной работы, не менее
|
20 часов
|
|
Допустимый диапазон температур окружающей среды при эксплуатации
|
-20ºС…+50ºС
|
|
Класс защиты от внешних воздействий
|
IP54
|
|
Габаритные размеры электронного блока
|
220*102*42 мм
|
|
Масса электронного блока, не более
|
0,46 кг
|
|
Генератор АГ-120Т
|
|
Частоты синусоидального сигнала
|
|
- частоты f1, f2, f3 («постоянные»)
|
200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
|
|
- частота f4 («временная»)
|
200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
|
|
Режимы генерации
|
|
режим 1
|
непрерывный «НП»
|
режим 2
- длительность импульса, мс
- частота следования импульсов, Гц
|
кратковременные посылки «ПР» (прерывистый)
100
1
|
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
|
двухчастотный «2F» (одновременная генерация)
1024
8192
4:1
|
режим 1
амплитуда импульса
частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая длительность импульса
|
генерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)
30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
|
|
Выходные параметры синусоидальной генерации
|
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки
|
10
15
|
|
задаваемый для автосогласования
|
десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память
|
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока
|
220 (180 при «2F»)
330 (260 при «2F»)
110 (90 при «2F»)
|
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В
- с добавлением внешнего аккумулятора 12В
- от сетевого блока (СБП)
|
130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
|
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
|
|
Допустимое сопротивление нагрузки
|
любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
|
|
Согласование с нагрузкой
|
автоматическое, обеспечивающее достижение заданного тока в нагрузке;
ручное (кнопками "Вверх" или "Вниз")
|
|
Источники питания
|
|
Встроенный аккумуляторный комплект
|
два свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
|
|
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
|
|
- непрерывная и двухчастотная генерация генерация
|
1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)
|
|
- импульсные посылки одной частоты
|
9 (при 200Вт автономно/300Вт с доп. акк. 12В)
20 (при 100Вт автономно/150Вт с доп. акк. 12В)
|
|
генерация ударных импульсов с максимальной частотой 80 уд/мин
|
20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
|
|
Время зарядки полностью разряженных автономных аккумуляторов не более, ч
|
8
|
|
Сетевой блок для работы или зарядки аккумуляторов
|
выходное напряжение 15 В, выходной ток 15 А max
|
|
Допустимые внешние аккумуляторы
|
11...14 В / 22…28 В ≥24 Ач
|
|
Функциональные особенности
|
|
Автоматические функции
|
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)
|
|
Автоматические выключения генерации (зарядки)
|
- при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
|
|
Типы подключаемых нагрузок при генерации «SIN»
|
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
|
|
Конструктивные параметры
|
|
Выходной усилитель мощности
|
импульсный, CLASS D(BD), КПД > 80%
|
|
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона
|
- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
|
|
Управление
|
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
|
|
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006
|
Класс А
|
|
Допустимый диапазон температур окружающей среды при эксплуатации
|
-30…+45ºС
|
|
Степень защиты корпуса
|
IP65
|
|
Габаритные размеры электронного блока (кейса), не более, мм
|
305х270х191
|
|
Вес электронного блока, не более, кг
|
14
|
|
Электромагнитный датчик ЭМД-247
|
|
Тип преобразователя
|
Резонансная ферритовая магнитная антенна
|
|
Частота резонанса, Гц
|
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
|
|
Тип питания
|
от приемника
|
|
Коммутация резонанса
|
Принудительная (управляется приемником)
|
|
Датчик акустический АД-327
|
|
Габаритные размеры прибора, не более, мм
|
120х135
|
|
Масса, не более, кг
|
1,7
|
|
Индуктивная антенна ИЭМ-301.3
|
|
Максимальная мощность, подводимая к «рамке», не более Вт
|
10
|
|
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом
|
36
|
|
Тип корпуса
|
Пластмассовый, герметичный
|
