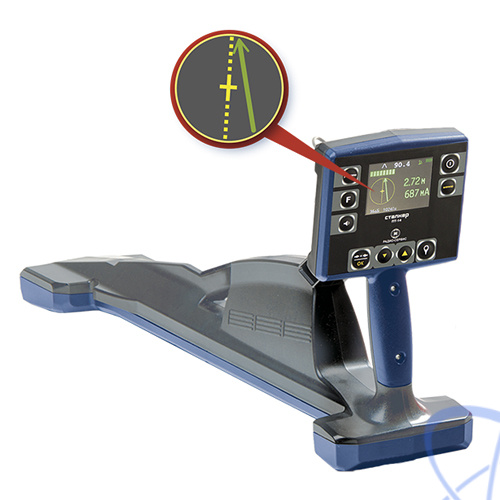

Сталкер ПТ-14 — приемник

Сталкер ПТ-14 — приемник

Сталкер ПТ-14 — приемник


Производитель:
Радио-Cервис
Гарантия:
18 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение приемника Сталкер ПТ-14:

Приёмник Сталкер ПТ-14 совместно с генераторами Сталкер ГТ-75, Сталкер ГТ-15 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):

  • определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
  • определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
  • отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:

  • «50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
  • «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
  • «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
  • «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и
  • «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер для последующего анализа.

Описание приемника Сталкер ПТ-14:

Приёмник Сталкер ПТ-14 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).

Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металл-гидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мАч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В». Конструкция приёмника обеспечивает извлечение и установку аккумуляторов или батарей (например, для замены) без нарушения пломбирования.

Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда. Приёмник при подключении блока питания обеспечивает зарядку аккумулятора и защиту от перезаряда без извлечения аккумулятора из приёмника.

Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером.

Приложение Stalker terminal для приемников Сталкер:

Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14Сталкер ПТ-24Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.

Основные функции приложения:

  • передача GPS координат со смартфона Android в приемники Сталкер ПТ-14Сталкер ПТ-24Сталкер ПМ-2;
  • просмотр треков на смартфоне;
  • экспорт треков для работы на ПК;
  • объединение нескольких треков.

Скачать приложение Stalker terminal для Android можно по ссылке.

Технические характеристики приемника Сталкер ПТ-14:

Параметр Значение
Значения рабочих частот при работе с генератором и чувствительность на данной частоте Частота, Гц Чувствительность не менее, мкА/м*
273
526
1024
8928
32768 (33к)
500
300
150
25
Значения дополнительные рабочие частоты при работе с генераторами других производителей  491, 512, 982, 2000, 2048, 8440, 9828, 10000
Значения рабочих частот при работе без генератора, Гц 25,50,60,100,300, 550 и 1450
Динамический диапазон входных сигналов, не менее, дБ 102
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ
24
Определение глубины залегания коммуникации, м от 0,01 до 10,0
Определение тока рабочей частоты в коммуникации  от 10 мА до 10,0 А
Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более ±{[4+0,3h(h+1)] %+0,1 м},
где h - измеренное значение глубины
Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» от 0,01 мВ до 1,70 В
Погрешность показания напряжения  ± (3% + 3 е.м.р)
Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ 0,05
Входное сопротивление по входу «ДАТЧИК», МОм 1
Мощность потребления, не более, Вт  2
Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч 5
Габаритные размеры, не более, мм  700х300х140
Масса, не более, кг 1,8

Примечания:
* - Нормируется для метода «пологий максимум». Отношение сигналшум 6 дБ;
е.м.р. – единица младшего разряда.

Наименование Назначение Фото Количество
1 Приемник Сталкер ПТ-14 Прибор для поиска подземных коммуникаций. 1
2 Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
3 Блок питания приемника Предназначен для зарядки аккумулятора приемника. 1
4 Батарейный отсек 5*АА Предназначен для возможности питания от 5 элементов питания типа АА. 1
5 Bluetooth-USB адаптер Предназначен для беспроволного соединения приемника с ПК или ноутбуком. 1
6 Руководство по эксплуатации РАМП.464333.008РЭ 1
7 Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов. 1
8 Сумка приемника Предназначена для переноски приемника. 1
9 Упаковка РАМП.323229.015 1

Под заказ

Сталкер ГТ-75 — генератор

Цена по запросу

Под заказ

Сталкер ГТ-15 — генератор

Цена по запросу

Под заказ

РАПМ.436244.006 — аккумулятор 5H-AA2000BT

Цена по запросу

Под заказ

БПН12-0.5 — зарядное устройство

Цена по запросу

Под заказ

ДКИ-П 1 — бесконтактный датчик контроля изоляции

Цена по запросу

Под заказ

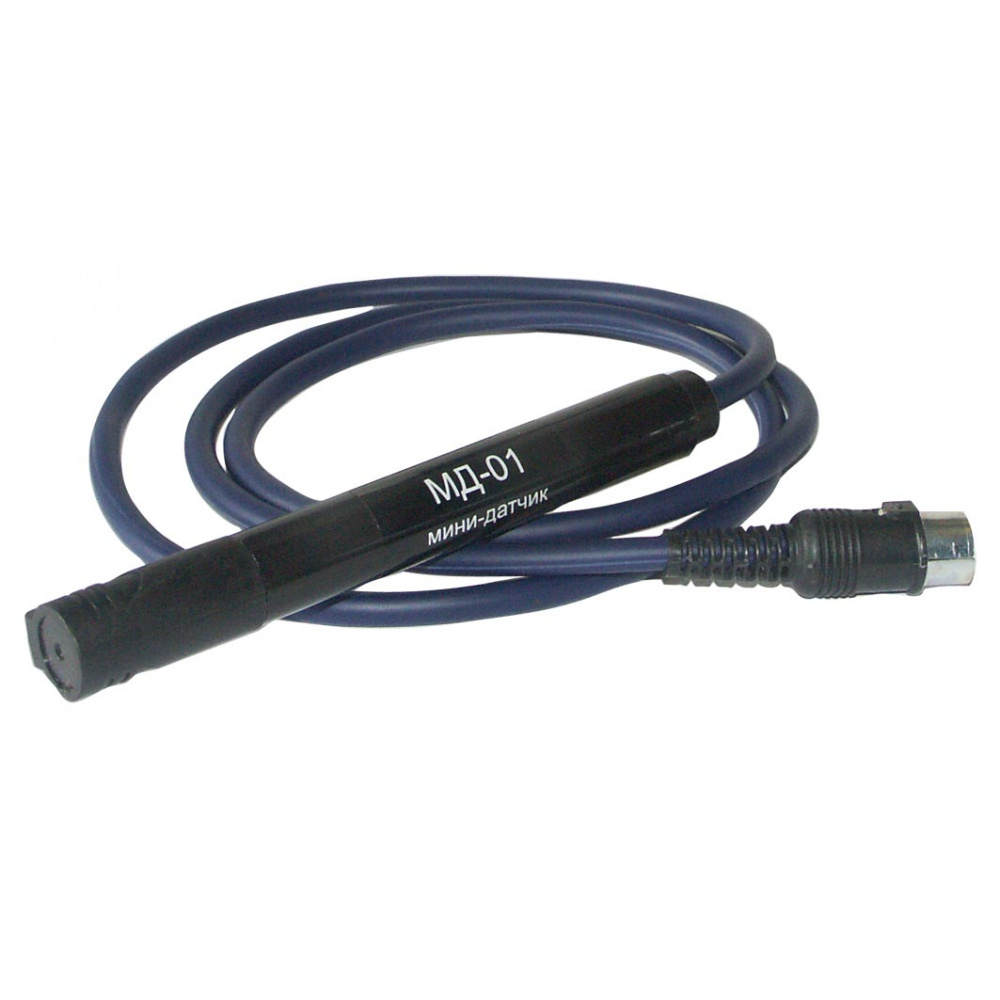

МД-01 РЛПА.411519.001 — мини-датчик
