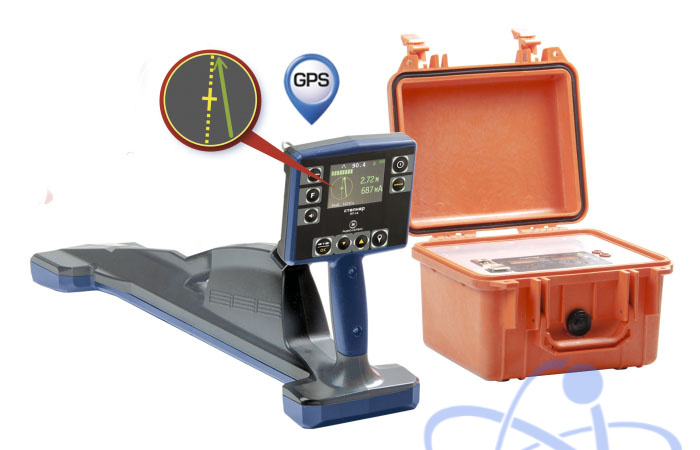

Сталкер 75-14 — комплекс трассопоисковый

Распечатать Сохранить в PDF Артикул: 36675

Производитель:
Радио-Cервис

Гарантия:
18 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена с НДС: 1 019 327 ₸

В корзину

Замена:
Сталкер 75-24 — комплекс трассопоисковый

Сравнение

Назначение комплекса трассопоискового Сталкер 75-14:

Комплекс Сталкер 75-14 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки Сталкер 75-14 входит генератор Сталкер ГТ-75 и приемник Сталкер ПТ-14.

Особенности комплекса трассопоискового Сталкер 75-14:

функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
трассировка и координирование местоположения во всемирной системе координат;
связь с компьютером по Bluetooth, память на 10000 измерений;
для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
наличие четырех рабочих частот и регулируемая выходная мощность генератора Сталкер ГТ-75 (от 10 до 75 Вт);
Меню приемника Сталкер ПТ-14 на русском и английском языках.

Особенности приемника Сталкер ПТ-14:

Приёмник Сталкер ПТ-14 совместно с генератором Сталкер ГТ-75 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):

определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:

«50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
«100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
«550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
«Эфир» – поиск коммуникаций по наведенным сигналам телефонных и
«РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер для последующего анализа.

Приложение Stalker terminal для приемников Сталкер:

Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.

Основные функции приложения:

передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
просмотр треков на смартфоне;
экспорт треков для работы на ПК;
объединение нескольких треков.

Скачать приложение Stalker terminal для Android можно по ссылке.

Особенности генератора Сталкер ГТ-75:

Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
Высокая выходная мощность для работы в сложных условиях;
Автоматическое согласование с нагрузкой для простоты использования;
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
Влагозащищенный, ударопрочный корпус (IP 44).

Технические характеристики комплекса трассопоискового Сталкер 75-14:

Параметр	Значение
Приемник Сталкер ПТ-14
Значения рабочих частот при работе с генератором и чувствительность на данной частоте	Частота, Гц	Чувствительность не менее, мкА/м*
	273 526 1024 8928 32768 (33к)	500 300 150 25 5
Значения дополнительные рабочие частоты при работе с генераторами других производителей	491, 512, 982, 2000, 2048, 8440, 9828, 10000
Значения рабочих частот при работе без генератора, Гц	25,50,60,100,300, 550 и 1450
Динамический диапазон входных сигналов, не менее, дБ	102
Ширина полосы пропускания для каждой рабочей частоты, не более, Гц	по уровню минус 3 дБ	по уровню минус 60 дБ
	9	24
Определение глубины залегания коммуникации, м	от 0,01 до 10,0
Определение тока рабочей частоты в коммуникации	от 10 мА до 10,0 А
Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более	±{[4+0,3h(h+1)] %+0,1 м}, где h - измеренное значение глубины
Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК»	от 0,01 мВ до 1,70 В
Погрешность показания напряжения	± (3% + 3 е.м.р)
Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ	0,05
Входное сопротивление по входу «ДАТЧИК», МОм	1
Мощность потребления, не более, Вт	2
Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч	5
Габаритные размеры, не более, мм	700х300х140
Масса, не более, кг	1,8
Генератор Сталкер ГТ-75
Рабочие частоты, Гц	273, 526, 1024, 8928
Диапазон регулировки выходной мощности на нагрузке от 1 до 600 Ом, Вт	от 7,5 до 75
Диапазон напряжений питания от источника постоянного тока, В	от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А	не более 10
Габаритные размеры, мм, не более	275 x 250 x 175
Диапазон рабочих температур, °С	от -30 до +55

Примечания:
* - Нормируется для метода «пологий максимум». Отношение сигналшум 6 дБ;
е.м.р. – единица младшего разряда.

№	Наименование	Назначение	Фото	Количество
1	Приемник Сталкер ПТ-14	Прибор для поиска подземных коммуникаций.		1
2	Телефоны головные	Предназначен для улавливания разностей звукового сигнала.		1
3	Блок питания 12 В 0,5 А	Предназначен для зарядки аккумулятора приемника.		1
4	Батарейный отсек 5*АА	Предназначен для возможности питания от 5 элементов питания типа АА.		1
5	Адаптер Bluetooth-USB	Предназначен для беспроволного соединения приемника с ПК или ноутбуком.		1
6	Руководство по эксплуатации			1
7	Чехол солнцезащитный	Предназначен для защиты экрана приемника от солнечных бликов.		1
8	Сумка для приемника	Предназначена для переноски приемника.		1
9	Упаковка			1
10	Генератор Сталкер ГТ-75	Предназначен для подачи поискового сигнала в коммуникацию.		1
11	Рамка передающая РП-02	Предназначена для подключения к коммуникации бесконтактным способом.		1
12	Блок питания генератора 12 В 3 А	Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В.		1
13	Кабель питания 12 В	Предназначен для питания генератора от автомобильного аккумулятора.		1
14	Катушка с проводом 10 м, для генератора "Сталкер", красная	Применяется для подключения генератора к коммуникации или штырю заземления.		1
15	Катушка с проводом 10 м, для генератора "Сталкер", синяя	Применяется для подключения генератора к коммуникации или штырю заземления.		1
16	Зажим изолированный типа "крокодил", d30, красный	Применяются для подключения кабеля к коммуникации.		1
17	Зажим изолированный типа "крокодил", d30, синий	Применяются для подключения кабеля к коммуникации.		2
18	Штырь заземления 50 см, нержавеющая сталь	Применяется для приема сигнала генератора в условиях промерзшего грунта.		1
19	Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15			1
20	Сумка для принадлежностей генератора ГТ-75	Предназначена для переноски аксессуаров.		1
