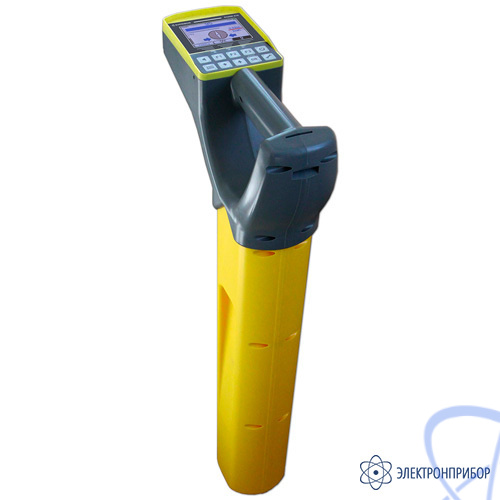

| Основные частоты при работе с генератором, входящим в комплект, Гц |
273,4
2187,5
6562,5
26 250 |
| Дополнительные частоты при работе с генератором сторонних производителей, Гц |
512
1024
2048
32768 |
| Значения частот при работе без генератора, Гц |
50
100
300
550 |
| Частоты, задаваемые пользователем, Гц |
250 – 38000 |
| Полоса пропускания по уровню –3 дБ (не более), Гц |
для частот выше 1000 Гц |
12 |
| для частот ниже 1000 Гц |
4 |
| Определение глубины1 залегания трассы, м |
0 - 10 |
| Поиск повреждения изоляции2 с переходным сопротивлением, кОм |
0 - 10 |
| Диапазон частот «ФОН», Гц |
10 – 38000 |
| Диапазон частот «НЧ ФОН», Гц |
10 – 14000 |
| Диапазон частот «РАДИО», кГц |
10 – 38 |
| Диапазон частот в режиме «СПЕКТР», Гц |
10 – 30000 |
| Электропитание: встроенные аккумуляторы LiFePo, тип«18650», шт |
4 |
| Время непрерывной работы с полностью заряженными аккумуляторами (не менее), ч |
12 |
| Потребляемая мощность (не более), Вт |
1,5 |
| Время зарядки аккумуляторов до 75 % (не более), ч |
4 |
| Габаритные размеры прибора, мм |
257 х 88 х 685 |
| Масса прибора (включая аккумуляторы), кг |
2,0 |
1 - POISK 610 позволяет оценить глубину залегания трассы. Точность определения зависит от многих обстоятельств, которые необходимо учитывать пользователю – раздел «Определение глубины и тока».
2 - lдвухчастотные бесконтактные методы. |

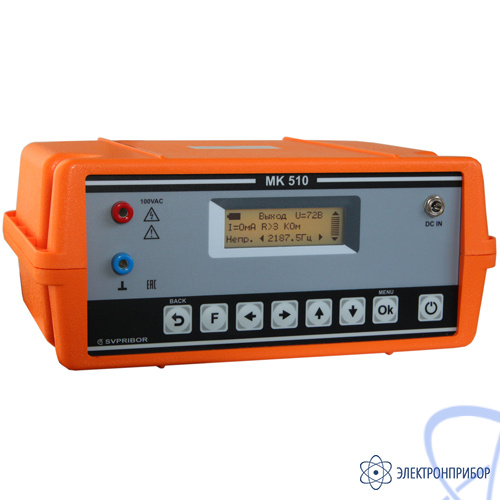

| Стандартные частоты прибора, Гц |
273,4 ± 0,5;
2187,5 ± 1;
6562,5 ± 2;
26250 ± 3 |
| Диапазон рабочих частот, Гц |
250 – 35 000 |
| Диапазон автоматического согласования с сопротивлением нагрузки, Ом |
1 - 500 |
| Диапазон автоматического согласования, Ом |
1 - 1000 |
| Максимальная выходная мощность, Вт при сопротивлении нагрузки 50-500 Ом |
В диапазоне частот 250 - 10 000 Гц |
10 ± 1 |
| В диапазоне частот 10 - 20 кГц |
5 ± 0,5 |
| В диапазоне частот 20 - 35 кГц |
3 ± 0,5 |
| Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности (экономичный режим работы), ч |
3 |
| Время зарядки встроенного аккумулятора (не более), ч |
6 |
| Электропитание |
От сети переменного напряжения |
220 В, 50 Гц |
| От встроенного аккумулятора |
12 В, 4,5 А/ч |
| Габаритные размеры (без сумки), мм |
233 х 102 х 176 |
| Масса прибора (включая аккумуляторную батарею, без сумки), кг |
3 |

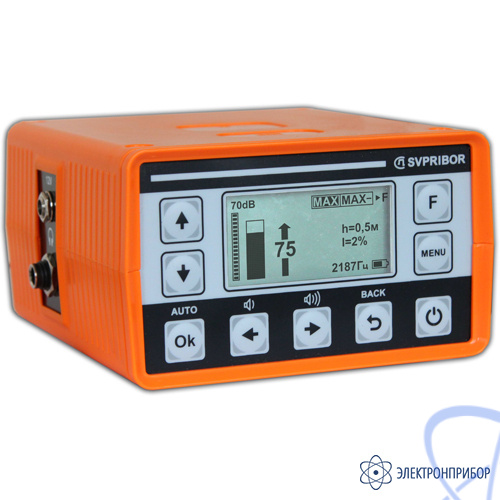

| Активные частоты, Гц |
273,5 ± 0,5
2187,5 ± 1
6562,5 ± 3
26 250 Гц ± 12 |
| Частоты, задаваемые пользователем, Гц |
200-35000 |
| Полоса пропускания по уровню –3 дБ (не более), Гц |
Для частоты 26 250 Гц |
150 |
| Для частоты 6562,5 Гц |
45 |
| Для частоты 2187,5 Гц |
15 |
| Для частоты 273,5 Гц |
2,5 |
| Максимально определяемая глубина залегания трассы, м |
6 |
| Точность определения глубины (после проведения настройки измерения глубины) |
±5 % +10 см |
| Точность отыскания, см |
10 |
| Поиск повреждения изоляции с переходным сопротивлением (контактный метод), МОм |
0 - 1 |
| Полоса приема в широкополосном режиме («СПЕКТР»), Гц |
10 - 26000 |
| Время непрерывной работы без подогрева, ч |
Не менее 20 |
| Потребляемая мощность, без подогрева, Вт |
Не менее 1,2 |
| Электропитание: встроенные аккумуляторы |
4 штуки тип «18650» |
| Время зарядки аккумуляторов (не более), ч |
4 |
| Габаритные размеры прибора (без сумки), мм |
135 х 80 х 150 |
| Масса прибора (включая аккумуляторную батарею), кг |
0,65 |
| Габаритные размеры антенны, мм |
780 х 230 х 40 |
| Масса антенны, кг |
0,65 |

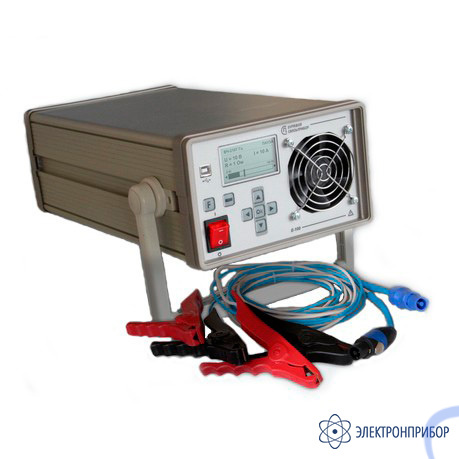

| Фиксированные рабочие частоты генератора, Гц |
273,5 ± 0,5
2187,5 ± 1
6562,5 ± 2
26250 ± 3 |
| Частота, задаваемая пользователем1, Гц |
300 - 40000 |
| Форма выходного сигнала |
синус |
| Диапазон автоматического согласования с сопротивлением нагрузки, Ом |
0 - 100 |
| Максимальная выходная мощность (не менее), Вт2 |
100 |
| Максимальный выходной ток при сопротивлении нагрузки 1 Ом, А3 |
20 |
| Максимальное выходное напряжение при сопротивлении нагрузки 100 Ом, В4 |
100 |
Электропитание:
|
от сети переменного напряжения |
50 Гц 220 В ± 20%, 1 А |
| от внешнего источника |
12-24 В, 15 А |
| Габаритные размеры (без сумки), мм |
210 х 125 х 360 |
| Масса прибора, кг |
3 |
| Условия эксплуатации |
Температура окружающей среды,°C |
-20...+50 |
| Относительная влажность воздуха, % |
до 90 при 30 °C |
| Атмосферное давление, кПа |
86...106 |
1 - в генераторе предусмотрено 5 ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.
2 - выходная мощность зависят от сопротивления нагрузки и достигают максимального значения при 100 Ом.
3 - максимальный ток на частотах до 10 кГц, при частотах выше 10 кГц (включая 26250 Гц) максимальный ток снижается.
4 - максимальное напряжение на частотах выше 10 кГц (включая 26250 Гц) ограничено до 40 В. |
