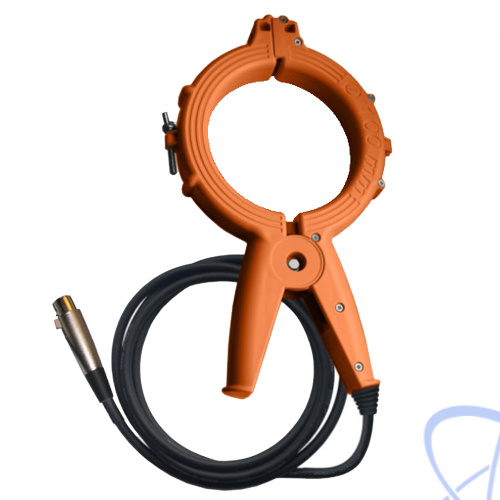

Описание клещей-отборника кабеля до ø100мм КО-100:
Когда подключение к кабелю затруднено (например, силовой кабель под напряжением), удобно подать в кабель сигнал генератора через клещи-индуктор КО-100. Сигнал будет возбуждаться в контуре экран-земля и протекать через заземление экрана (или металлической оболочки) кабеля. Даже если кабель не заземлен, сигнал будет протекать на землю через емкость жила-земля, экран-земля.
При бесконтактном подкючении используется режим генератора "ВЧ" или "ВЧ-ПАУЗА".
Отбор кабеля под нагрузкой проводят в режиме "СПЕКТР". Если это силовой кабель, следует установить режим "Энерго". Токи в трефазном кабеле должны быть скомпенсированы. Однако часть электромагнитного поля все же выходит из кабеля и фиксируется приемником по характерным гармоникам промышленной частоты (50-100-150...Гц).
Коммуникационные кабели излучают в широкой области спектра, что фиксируется в режиме "Широкий".
