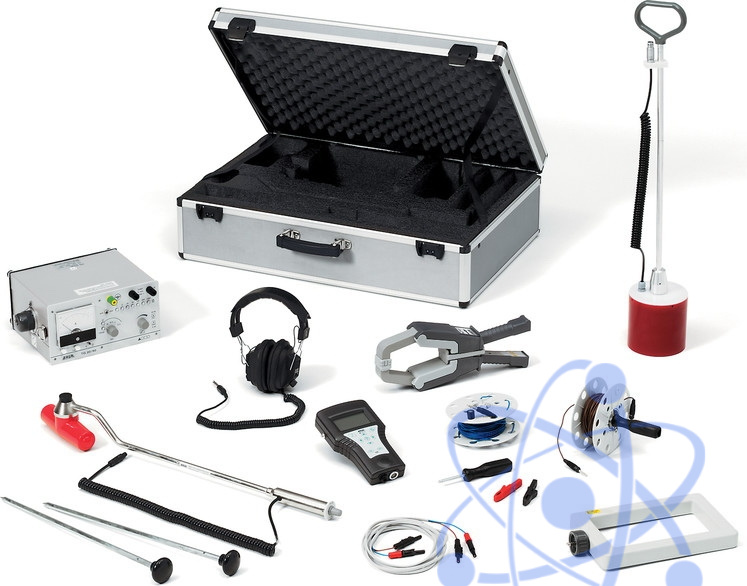

Назначение системы Locator Set:
Система локации Locator Set используется, главным образом, для точного определения мест повреждения и расположения подземных кабелей и трассировки кабельных линий. С широким спектром различных дополнительных принадлежностей Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей. Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (SSG, системами серии Syscompact или другими генераторами высоковольтных импульсов) для поиска места повреждения в кабельной линии.
При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя.
На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует в метрах, и по уровню магнитного сигнала, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна. Данный метод позволяет исключить необходимость абсолютно точно знать трассу кабельной линии, а также позволяет надежно обнаружить место повреждения в максимально короткие сроки.
В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий.
В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании двух заглубляемых в грунт зондов.
Решаемые задачи:
- Точная локация неисправностей кабелей, используя акустический метод
- Точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью мощного радиочастотного генератора TG 20 / 50 или TG 600
- Трассировка кабельной линии
- Точная локация неисправностей кабелей, используя измерение разности времени прихода электромагнитного и акустического сигнала от места пробоя
- Определять повреждения кабеля, находящегося в кабельных каналах, и даже под армированным бетоном
- Определение глубины залегания кабелей
- Идентификация кабелей в пучке с помощью избирательных катушек AS
- Детектирование кабелей, находящихся под напряжением
- Локация кабелей и мест их соединений
- Локализация дефектов в оболочке кабеля.
