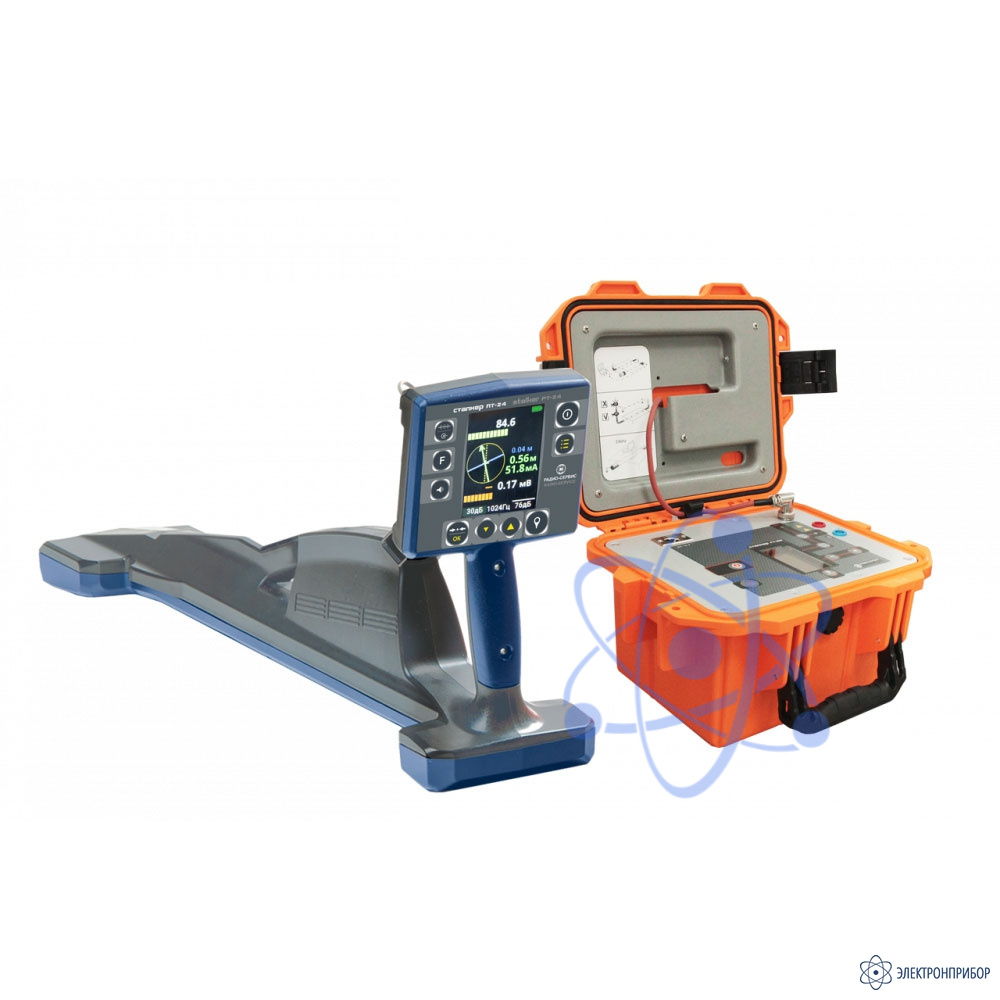

Назначение комплекса трассопоискового Сталкер 80-24:
Трассоискатель Сталкер 80-24 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.
Особенности комплекса трассопоискового Сталкер 80-24:
- Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- Поиск положения передающих зондов и камер телеинспекции
- Трассировка и координирование местоположения во всемирной системе координат;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- Дистанционное управление генератором через сеть GSM
- Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- Трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
- Меню приемника ПТ-24 на русском, английском и китайском языках.
Особенности приемника ПТ-24:
- Облегченная конструкция (вес 1,9 кг);
- Увеличенный яркий цветной дисплей;
- Увеличенное время работы.
Описание приемника ПТ-24:
Непрерывное отображение на дисплее всех необходимых параметров:
-
Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- Первая с протекающим током от генератора; - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
Шкалы «максимума» и «минимума»;Глубины залегания и силы тока коммуникации на всех активных частотах;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.
В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.
Запись в память приемника ПТ-24:
- Уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- Направления к коммуникации;
- Показания глубины залегания коммуникации и величины тока в ней;
- Направления поискового тока;
- Относительной полярности разности потенциалов по входу «ДАТЧИК»;
- Фазы сигнала по входу «ТРАССА»;
- Рабочих частот;
- Местные дата и время в момент снятия показаний по информации GPS;
- Координат места снятия показаний по информации GPS.
Назначение генератора Сталкер ГТ-80:
Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частот.
Особенности генератора Сталкер ГТ-80:
- Мощность и ток до 80 Вт, 12 А;
- Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли;
- Дистанционное управление генератором через сеть GSM;
- Отложенный старт;
- Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100;
- Быстрое автоматическое согласование с нагрузкой для простоты использования;
- Совместим со всеми приемниками серии «Сталкер»;
- Работа с приемниками других производителей;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 54).
