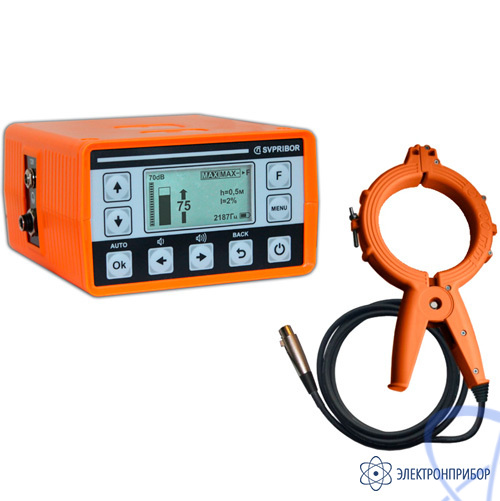

Описание приемника M310:
Трассо-дефектоискатель М310 является приемником сигнала для отыскания подземной трассы, определения глубины залегания и протекающего тока, а также локализации места повреждения кабеля.
Мультичастотный трассодефектоскатель М310 с низкотемпературным дисплеем – сверхлегкий приемник (вес антенны 650 г, приемника 650 г), к которому при поиске подключаются антенна, штыри, отборник и другие устройства - полностью заменяет Поиск-310Д-2М и превосходит его.
M310 обладает полным набором методов для отыскания повреждения изоляции кабеля в полевых условиях:
- Контактный (штыри) – высокочувствительный поиск повреждений до 1 Мом;
- Фазовый двухчастотный (бесконтактный) –поиск повреждений в дополнение к контактному;
- «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты);
- КО-29 на частоте 273 Гц ищет утечки "воздушки" и в зданиях/колодцах.
Назначение приемника M310:
Трассо-дефектоискатель М310 предназначен для:
- Поиска трассы подземных, воздушных и внутридомовых кабельных линий связи и силовых кабелей; металлических тросов и трубопроводов (водо-, нефте- и газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
- Непрерывного цифрового контроля глубины залегания и протекающего тока;
- Контроля направления сигнала для определения своего кабеля (трубы) в местах схождения коммуникаций или в пучке;
- Отбора пар в кабеле (пробник пар);
- Локализации повреждения оболочки медных кабельных линий, волоконно-оптических линий связи (ВОЛС), кабеля из сшитого полиэтилена, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без - контактным (контактные штыри) и бесконтактным методами: емкостным (емкостные датчики), фазовым и амплитудным;
- Локализация места обрыва или короткого замыкания (КЗ) жил кабеля.
Особенности приемника M310:
- Непрерывное автоматическое измерение глубины залегания и тока;
- Очистка от наводок (острый максимум);
- Контроль кабеля «свой-чужой» автомат с генератором 510;
- Высокочастотный отбор пар с генератором 510;
- GSM управление генератором 510.

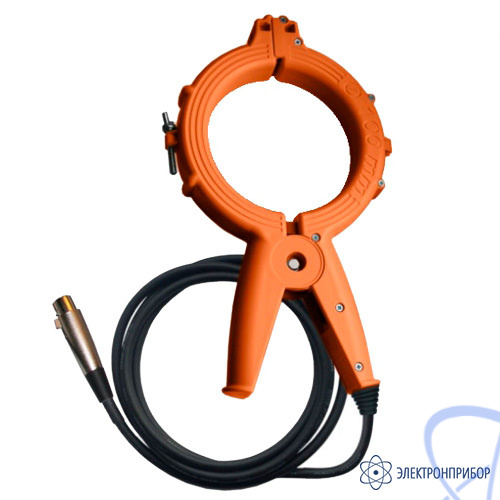

Описание клещей-отборника M310:
Когда подключение к кабелю затруднено (например, силовой кабель под напряжением), удобно подать в кабель сигнал генератора через клещи-индуктор КО-100. Сигнал будет возбуждаться в контуре экран-земля и протекать через заземление экрана (или металлической оболочки) кабеля. Даже если кабель не заземлен, сигнал будет протекать на землю через емкость жила-земля, экран-земля.
При бесконтактном подкючении используется режим генератора "ВЧ" или "ВЧ-ПАУЗА".
Отбор кабеля под нагрузкой проводят в режиме "СПЕКТР". Если это силовой кабель, следует установить режим "Энерго". Токи в трефазном кабеле должны быть скомпенсированы. Однако часть электромагнитного поля все же выходит из кабеля и фиксируется приемником по характерным гармоникам промышленной частоты (50-100 - 150...Гц).
Коммуникационные кабели излучают в широкой области спектра, что фиксируется в режиме "Широкий".
