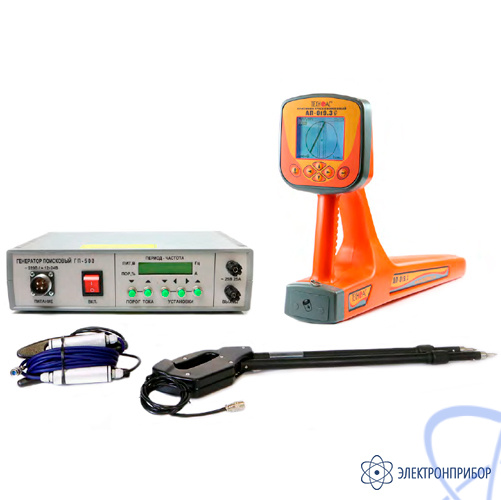

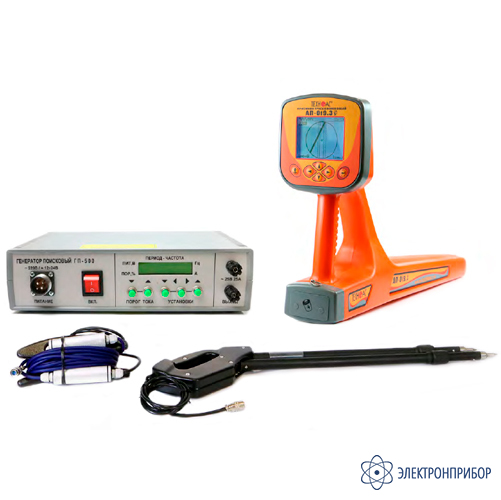

Атлет АГ-309.500К-СКИ — кабелетрассотечеискатель с возможностью контроля качества изоляции

Производитель

ТЕХНО-АС

Гарантия

24 мес

Артикул

74982

Сертификат дилера

pdf

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

Комплект кабеледефектоискателя Успех АГ-309.500К-СКИ включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

Назначение кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

поиск неисправностей кабельных линий;
определение положения подземных коммуникаций;
прямое цифровое измерение глубины их залегания на всех рабочих частотах;
указание направления отклонения от оси коммуникации в режиме «Трасса»;
измерение силы тока в коммуникации;
поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
поиск мест повреждения изоляции защитных покрытий газо-нефте- проводов с катодной защитой;
проведение одновременно трассировки и поиска мест повреждения кабеля.

Принцип работы кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

Комплект кабеледефектоискателя Успех АГ-309.500К-СКИ предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Технические характеристики кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

Параметр	Значение
Приемник АП-019.3
Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10дБ в диапазоне от 31...до 35 кГц )	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	КИ-110/(КИ-105), НР-117, ДОДК-117, ДКИ-117
Управление чувствительностью (усилением сигнала)	Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания коммуникации	0,01....9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение «сигнального» тока в коммуникации	0,001....9,99 А Автоматически в режиме «Трасса»
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов
Автоматическое отключение питания при без действии для экономии заряда	После 30 минут
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг
Генератор ГП-500
Питание генератора: - сеть переменного тока напряжением, В - частота сети, Гц - источник постоянного тока с уровнем пульсаций на выходе при максимальной мощности не более 10% с напряжением, В	220±20 50-60 от 12 до 30
Действующее значение выходного напряжения генератора при питании от сети 220 В на нагрузке 10 Ом, В, не менее	25
Действующее значение выходного тока генератора на частотах от 1000 при питании от сети переменного тока на омической нагрузке не более 1 Ом, А, не менее	25
Уровень максимального тока в нагрузке устанавливается вручную с шагом перестройки 10%	от 0 до 100%
Частота первой гармоники выходного тока генератора устанавливается от 100 Гц до 10 кГц с шагом, Гц	10
Генератор работает в режиме непрерывной генерации (для получения максимальной мощности) или в режиме с модуляцией сигнала основной частоты импульсами модулирующей частоты с периодом, сек	от 0,5 до 2,0
Шаг перестройки периода модуляции составляет, сек.	0,1
Общий КПД генератора при номинальной выходной мощности при питании от сети 220 В, не менее	80%
Габаритные размеры корпуса генератора, мм, не более	80х220х300
Масса генератора, кг, не более	3
Генератор сохраняет работоспособность при температуре окружающего воздуха, 0°C, и относительной влажности при 200°C	от -20 до + 40 90%
Датчик контроля качества изоляции ДКИ-117
Чувствительность в различных положениях переключателя, В «0» «I» «II»	0,3…14 3…1400 30…1400
Частотный диапазон чувствительности, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
База (расстояние между электродами в рабочем положении), не более, мм: - на угол 30° - на угол 60°	550 880
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении	870 490
Вес, не более, кг	0,8
Датчик определитель дефектов коммуникаций ДОДК-117
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм²	15
Точность определения обрыва кабеля, м	0,25
Входное сопротивление датчика, МОм	2,4
Питание предварительного усилителя	внешнее от приемника
Коэффициент усиления предварительного усилителя, дб	40

№	Наименование	Количество
1	Трассопоисковый приемник АП-019.3	1
2	Генератор ГП-500	1
3	Кабель USB 2.0 AM-mini USB 1 м	1
4	Кабель для источника питания AG120.02.060	1
5	Кабель внешнего аккумулятора АГ120.02.020	1
6	Кабель выходной АГ120.02.050	1
7	Кабель для заземления АГ105.02.020	1
8	Контакт магнитный АГ120.02.090	2
9	Штырь заземления АГ110.02.004	2
10	Батарейка	4
11	Диск CD-R по АП-019.3	1
12	Датчик контроля качества изоляции ДКИ-117	1
13	Датчик-определитель дефектов коммуникаций ДОДК-117	1
14	Сумка для ДКИ (чехол 53178)	1
15	Сумка для антенны (чехол 53107)	1
16	Сумка для генератора (чехол 53181)	1
17	Сумка для приемника (чехол 53212)	1
18	Сумка для комплекта (чехол 53222)	1
19	Руководство по эксплуатации	2
