Назначение приемника поискового ПП-500К:

Приемник поисковый ПП-500К совместно с генератором поисковым ГП-500К (ГП-250К или ГП-100К), обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.

Точность локализации места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность пределения места повреждения достигает 10 см.

• Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим и потенциальным методами;
• Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и др.);
• Определение глубины залегания подземных коммуникаций;
• Оценка расстояния до места повреждения и трассировка кабеля при работе акустическо-индукционным методом;
• Выбор кабеля из пучка;
• Локализация повреждений оболочки кабелей, в том числе с изоляцией из сшитого полиэтилена;
• Поиск мест утечки жидкости из трубопровода.

Особенности приемника поискового ПП-500К:

Уникальность.

Приемник позволяет одновременно осуществлять трассировку кабельной линии, оценивать расстояния до места неисправности и локализовать место повреждения при работе акустическим методом совместно с генератором акустическим ударных волн. Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала позволяет определить направление движения оператора в сторону повреждения. Выбор режима работы приемника осуществляется автоматически в зависимости от подключенного аксессуара, благодаря единому многофункциональному разъему. Подогрев ЖК-дисплея (автоматический или ручной) позволяет комфортно вести работы при температурах окружающей среды до – 30 С.

Эффективность.

Высокая чувствительность и большой выбор дополнительных опций приемника позволяют выделять только полезный сигнал и успешно искать повреждения на кабельных трассах протяженностью до 50 км и глубиной залегания до 12 м с сопутствующими экранирующими коммуникациями (трубопроводами, ж/б перекрытиями и т.п.). При этом точность обнаружения места повреждения достигает 10 см. Мультичастотный режим приемника позволяет эффективнее/быстрее осуществлять локализацию места повреждения за счет чередования частот.

Универсальность.

Приемник позволяет работать индукционным, акустическим и потенциальным (обнаружение дефектов на оболочке кабеля) методами поиска повреждений, а так же осуществлять обследование местности, трассировку коммуникаций, выбор неисправного кабеля из пучка и локализацию мест утечки жидкости из трубопровода. Возможность изменения/настройки частот позволяет использовать ПП-500К как универсальный инструмент для замены/обновления оборудования сторонних производителей, а так же расширяет функционал приемника. Предусмотрена возможность оперативного отключения наушников для удобства оператора.

Поиск повреждений различного типа.

Подходит для локализации мест замыкания фаз на оболочку, межфазного замыкания, обрыва жил с заземлением или без заземления, заплывающих пробоев, высокоомных повреждений.

Помехозащищенность.

Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех. Дополнительные режимы «Подавления шумов» и «Узкая полоса», а так же широкий выбор настроек фильтров позволяют уменьшить помехи, обеспечивая эффективную работу в самых оживленных и шумных местах.

Надежность.

Разработанный компанией «АНГСТРЕМ» корпус приемника ПП-500К оптимально сочетает эргономику, удобство в эксплуатации и высокую степень защиты (IP54W). Исполнение корпуса защищает изделие от пыли и брызг, что позволяет вести работы в любых погодных условиях. Приемник автоматически выключается в течение 5 минут при бездействии. Рабочее положение приемника произвольное.

Индикация параметров.

Промышленный ЖК-дисплей с регулируемой подсветкой позволяет работать в любых условиях освещенности и при этом комфортно воспринимать показания приемника. Оценка уровня сигнала производится по цифровой шкале на дисплее приемника и (или) по громкости в головных телефонах ТФ-500. Контроль состояния аккумулятора осуществляется с помощью индикатора на дисплее. Предусмотрен режим вывода сигнала с различных каналов/режимов приемника на ЖК-дисплей или через наушники.

Управление.

Простое, интуитивно понятное управление с помощью двух энкодеров и ЖК-дисплея обеспечивает максимальный уровень удобства при эксплуатации приемника ПП-500К. Применение микропроцессора позволило существенно расширить функционал приемного устройства, повысить его чувствительность и точность, уменьшить влияние внешних помех.

Программное обеспечение.

Программное обеспечение, разработанное компанией «АНГСТРЕМ», упрощает работу с приемником, позволяет сохранять режим работы и заданные параметры при выключении/включении приемника, что позволяет оперативно приступать к выполнению задач по отысканию мест повреждений. Возможна установка русско- или англоязычного программного обеспечения по выбору заказчика.

Малые габариты и вес.

Дискретное исполнение поискового приемника и аксессуаров, имеющих легкий вес, не требует существенных усилий при перемещении прибора во время проведения работ.

Низкая стоимость.

Цена Поискового приемника ПП-500К в несколько раз ниже стоимости импортных аналогов.

Время работы.

Время непрерывной работы от встроенного аккумулятора составляет более 60 часов. Время полного заряда аккумулятора – 60 мин.

Высокие эксплуатационные характеристики.

Рабочие температуры оборудования, находящиеся в диапазоне от -30 до +40°С, подтверждены не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.

Применение в электролабораториях.

Возможность изменения/настройки частот (мультичастотность) позволяет применять приемник ПП-500К для замены/обновления оборудования сторонних производителей, в т.ч. в составе электротехнических лабораторий.

Дополнительная защита.

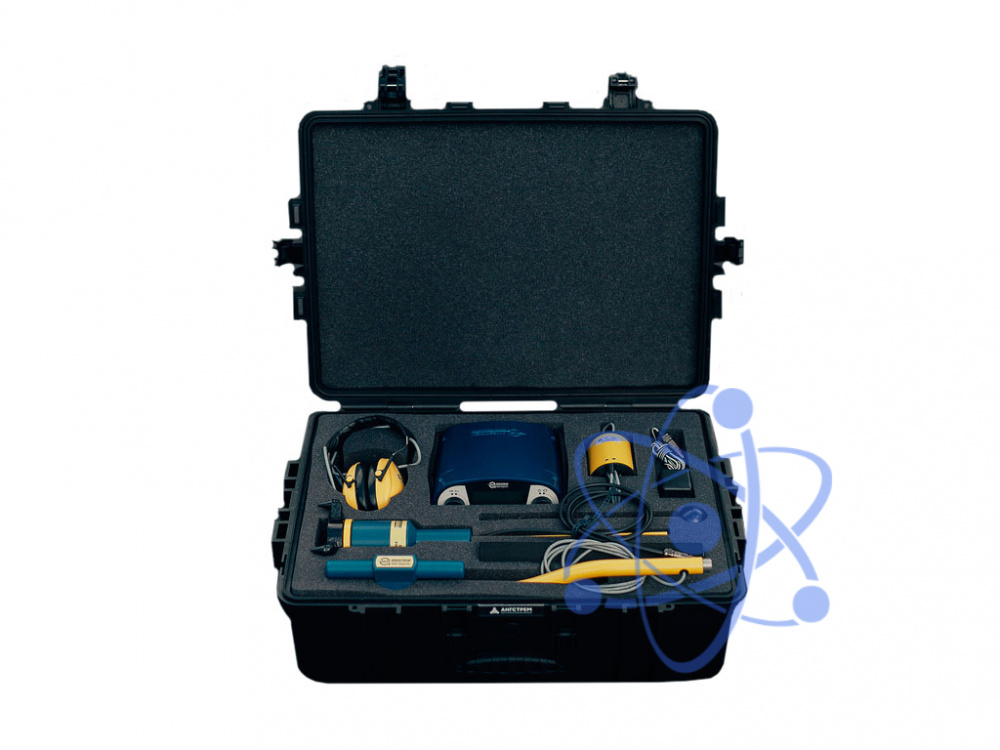

Приемная часть размещается в специальной укладочной сумке. Благодаря этому прибор удобно, легко и безопасно переносить и транспортировать.

Гарантия.

Период гарантийной эксплуатации поискового приемника в два раза дольше, чем у аналогов. Срок гарантии составляет 24 месяца.

Особенности приемника поискового ПП-500К:

Индукционный метод.

Создаваемый генератором поисковым ГП-500К (ГП-250К или ГП-100К) ток индуцирует вокруг коммуникации электромагнитное поле. С помощью Магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение  локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранизирующих перекрытий и мест повреждений кабельной линии.

Акустический метод.

Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с электрическим искровым или дуговым разрядом в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения Генератором поисковым ГП-24 «Акустик». Для контроля и индикации сигнала используется высокочувствительный Акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.

Акустическо-индукционный метод.

Сочетание акустического метода с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Для реализации акустическо-индукционного метода необходим Приемник поисковый ПП-500К. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно (со скоростью 300 000 км/сек). Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала станет уменьшаться и непосредственно над ним будет минимальной.

Потенциальный метод.

Разность потенциалов создается протекающими в объеме грунта распределенными токами, которые наводятся электромагнитным полем вокруг коммуникации либо возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется постоянный и переменный ток повышенной частоты звукового диапазона (Генератор поисковый ГП-500К, ГП-250К или ГП-100К). Величина измеренного напряжения и характер ее изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью приемника ПП-500К с устройством потенциальным АР-500 (А-рамка).
