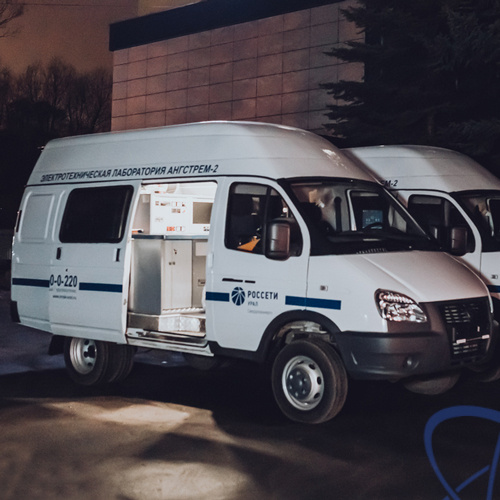

Базовое шасси. Общая комплектация |
По выбору заказчика |
Назначение |
Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений |
Типы систем управления |
Автоматизированная (компьютеризированная) система управления. Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения. Автоматическое сохранение результатов испытаний и измерений;
система управления классического типа. Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде. |
Конструкция |
Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной 340 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки |
Модуль высоковольтной коммутации |
Назначение |
Для безопасного дистанционного переключения высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели |
Тип подключения к кабельной линии |
1-фазный или 3-фазный. Позволяет при помощи одной ручки управления выбрать фазу кабеля и вид оборудования электролаборатории. |
Модуль безопасности питания |
Развязка элементов системы управления от питающей сети и стабилизация напряжения питания |
Модуль регулятора напряжения |
Плавное регулирование выходных напряжений силовых модулей электролаборатории (особенность - «сухая», виброустройчивая конструкция) |
Модуль низковольтных измерений |
Проведение низковольтных измерений параметров силовых трансформаторов (коэффициента трансформации трансформаторов, сопротивления обмоток трансформаторов и др.) |
Модуль измерения тангенса угла потерь |
Контроль параметров изоляции высоковольтного оборудования |
Испытательно-прожигающий комплекс;
Система измерения высокого напряжения СВИ-100/140;
Источник испытательного напряжения;
Автоматический ограничитель тока;
Автоматический разрядный комплекс |
Назначение |
Испытания выпрямленным напряжением и переменным напряжением промышленной частоты. |
Дополнительные функции |
Прожигание поврежденной изоляции силовых кабелей на высоком напряжении величиной до 60 кВ, формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения. |
Особенность |
Низкое потребление — не более 6кВА даже при выходной мощности до 20кВА |
Модуль связи комбинированный |
Автоматическое ограничение токов, возникающих при пробое объекта;
формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения (опция);
создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки (опция) |
Система кабельных барабанов и соединительных кабелей |
Назначение |
Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления |
Конструкция |
Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке |
Безопасность |
Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства |
Количество барабанов |
4 или 6, в зависимости от типа подключения к кабелю (1-фазное или 3-фазное) |
Модуль контроля заземления |
Контроль качества цепей заземления и величины потенциала на кузове электролаборатории |

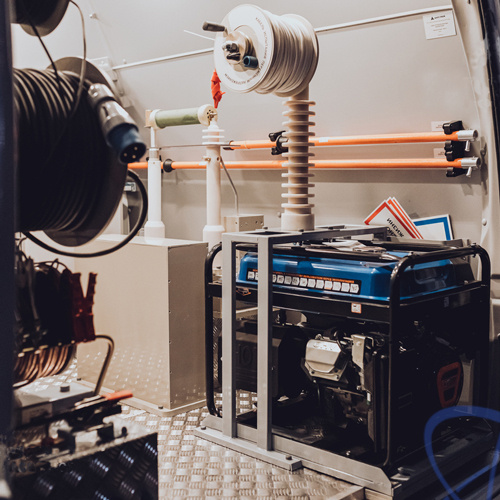

Модуль автономного электропитания |
Назначение |
Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме |
Виды |
Дизельный генератор, бензогенератор |
Варианты установки |
Съемный (серийное исполнение), стационарный, в т.ч. на малогабаритных шасси (по заказу) |
Система обеспечения электробезопасности |
Назначение |
Обеспечение электробезопасности персонала электролаборатории |
Состав |
Модуль контроля безопасности, датчики положения дверей, звуковая сигнализация, световая сигнализация, кнопка аварийного выключения, входной расцепитель с видимым разрывом контактов, комплект автоматических замыкателей, защитный изолирующий трансформатор |
