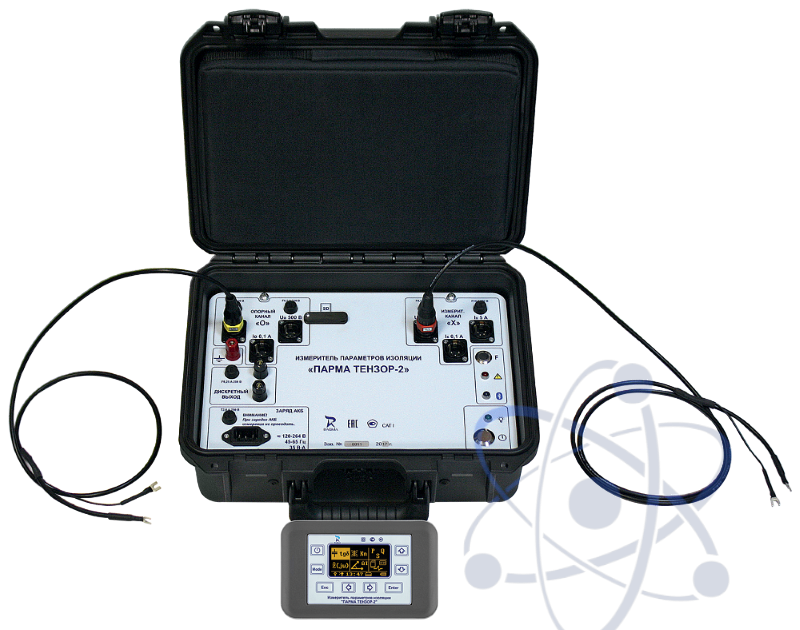

ПАРМА ТЕНЗОР-2 — измеритель параметров изоляции

Похожие товары

ПАРМА ТЕНЗОР-2 — измеритель параметров изоляции


Реестр ГСИ РК
до 14.12.2021 г.
Производитель
Гарантия
18 мес
Межповерочный интервал
36 мес
Артикул
44100
Оригинальный прибор

В наличии на центральном складе 1 шт.

4 758 912 ₸Цена с НДС

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

ПАРМА ТЕНЗОР-2 предназначен для автоматических измерений емкости и тангенса угла диэлектрических потерь высоковольтной изоляции конденсаторов, вводов, трансформаторов, а также жидких диэлектриков с использованием внешней меры емкости, как в лабораторных, так и в «полевых» условиях. Измерения могут проводится по «прямой» и по «инверсной» (перевернутой) схеме измерения. Рабочее напряжение определяется рабочим напряжением эталонной меры (емкости) и диапазоном входных токов прибора, и может быть 0-10, 35, 110кВ. ПАРМА ТЕНЗОР-2 также используется для измерений действующих значений первой гармоники переменных сигналов тока и напряжения промышленной частоты; угла фазового сдвига между сигналами, подаваемыми на входы прибора; частоты.

Дополнительные возможности измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

  • Диагностика высоковольтной изоляции под рабочим напряжением при условии оснащения измерительных выводов высоковольтного оборудования специальными устройствами присоединения, обеспечивающими безопасность измерений;
  • Измерение коэффициента трансформации, потерь холостого хода и короткого замыкания;
  • Измерение комплексного сопротивления, в том числе сопротивления короткого замыкания;
  • Проведение векторных измерений на промышленной частоте.

При измерении в действующих электроустановках ПАРМА ТЕНЗОР-2 позволяет выделить вектор тока влияния, что позволяет обходиться без фазорегулятора источника испытательного напряжения или устройств компенсации тока влияния. Измерения при этом выполняются за несколько тактов с автоматическим вычислением скорректированных параметров, а подача/снятие напряжения и переворот фаз должны выполняться вручную.

Управление измерительным блоком прибора осуществляется по беспроводному интерфейсу Bluetooth (ВТ) при помощи пульта дистанционного управления. Дальность управления измерительным блоком от пульта ДУ – не менее 10 м.

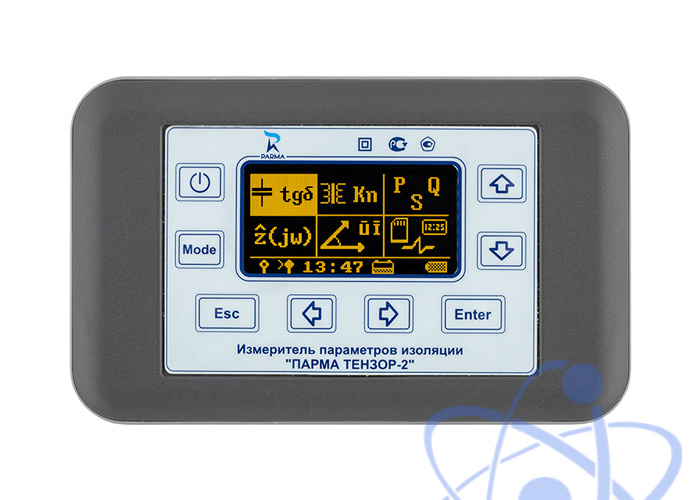

Функции пульта ДУ измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

  • Отображение на встроенном светодиодном графическом индикаторе всех вычисленных значений измеряемых параметров;
  • Выбор режима работы и запуск измерений;
  • Задание параметров и калибровочных коэффициентов для проведения измерений;
  • Выключение измерительного блока или перевод его в ждущий режим;
  • Опционально работа с измерительным блоком может выполняться с использованием ПК.

Электропитание измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

  • Автономное от встроенного аккумулятора (36 часов непрерывной работы для измерительного блока и 12 часов для пульта ДУ);
  • Подзарядка аккумуляторов измерительного блока – от сети 220 В с использованием, входящего в комплект, сетевого кабеля;
  • Пульт ДУ может подзаряжаться от штатного адаптера питания, либо от любого ПК, имеющего на корпусе стандартные разъемы USB. Кроме того в качестве источника питания можно использовать четыре пальчиковые батарейки «АА» или сменные аккумуляторы.

Технические характеристики измерителя параметров изоляции ПАРМА ТЕНЗОР-2:

Параметр Значение
Технические характеристики
Диапазон измерений напряжения переменного тока промышленной частоты, В от 1 до 500
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока промышленной частоты, % ±0,5
Диапазоны измерений силы переменного тока промышленной частоты, А от 2·10-5 до 5
Пределы допускаемой основной относительной погрешности измерений силы переменного тока промышленной частоты, % ±0,5
Диапазон измерений угла сдвига фаз, ° от 0 до 360
Предел допускаемой основной абсолютной погрешности измерений угла сдвига фаз, ° ±0,1
Диапазон измерений частоты переменного тока, Гц от 48 до 52
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц ±0,02
Диапазон измерений электрической емкостей, пФ от 2 до 9900000
Диапазон допускаемых значений силы переменного тока промышленной частоты в цепи эталонного конденсатора и объекта измерений, А от 2·10-5 до 5
Пределы допускаемой основной относительной погрешн о- сти измерения электрической емкости, % ±(0,5 · (1+ tgδx))
Диапазон измерений тангенса угла потерь tgδx от 2 · 10-4 до 1
Пределы допускаемой абсолютной погрешности измерения тангенса угла потерь ±(2 · 10-4 + 0,0075 · tgδx)
Диапазон отображения электрической емкости, мкФ от 9,9 до 16000
Диапазон отображения полного электрического сопротивления, кОм от 2 · 10-4 до 5
Диапазон отображения активного сопротивления объекта измерений индуктивного характера по последовательной схеме замещения, кОм от 2 · 10-4 до 5
Диапазон отображения активного сопротивления объекта измерений емкостного характера по параллельной схеме замещения, кОм от 2 · 10-4 до 300
Диапазон отображения индуктивности, Гн от 1 · 10-6 до 16
Диапазон отображения коэффициентов масштабного преобразования трансформаторов напряжения от 1 до 500
Диапазон отображения активной мощности, кВт от 0,0001 до 2,5
Диапазон отображения реактивной мощности, квар от 0,0001 до 2,5
Диапазон отображения полной мощности, кВ?А от 0,0001 до 2,5
Пределы допускаемой дополнительной погрешности изменений напряжения и силы переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности ±0,01
Пределы допускаемой дополнительной погрешности изменений угла сдвига фаз от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности ±0,002
Пределы допускаемой дополнительной погрешности изменений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности ±0,0004
Общие характеристики
Время измерения с усреднением 5 с или 1 мин
Гарантированная д альность управления ИБ от пульта ДУ с использованием Bluetooth не менее 10 м
Время непрерывной работы ИБ (питание от АКБ) 36 часов
Время непрерывной работы пульта ДУ при питании от АКБ не менее 8 часов (в нормальных условиях применения)
Активные сопротивления входов «Uo», «Ux» не более 1 МОм ± 10 %
Активные сопротивления входов "5 А" 0,1 Ом ± 10% (без учета сопротивлений соединительных кабелей)
Параметры сопротивлений входов «Io», «Ix» в диапазоне входных токов от 2 0 мкА до 400 мкА активное сопротивление – (6 ± 3) Ом;
в диапазоне входных токов от 4 00 мкА до 100 мА активное сопротивление – (9 ± 3) Ом
Электрическая емкость любого входа не превыша ет 100 пФ (без учета емкости соединительных кабелей)
Индуктивность любого входа 300 мкГн ± 10 % (без учета емкости соединительных кабелей)
Измеритель выдерживает перегрузк в течение 1 минуты по напряжению в пределах двукратного конечного значения диапазона измерения;
в течение 1 минуты переменным током в пределах двукратного конечного значения диапазона измерения
Время установления рабочего режима не более 20 с с момента включения (с «привязанным» ИБ к пульту ДУ)
Параметры электрического питания режим работы ИБ : напряжения постоянного тока 6±1 В
режим работы ПДУ : напряжения постоянного тока 5±0,5 В
режим зарядки ИБ : напряжения переменного тока 220±22 В, частота переменного тока от 45 до 65 Гц
Потребляемая мощность, не более измерительного блока - 3 В·А
пульта дистанционного управления - 2,5 В·А
Нормальные условия применения температура окружающей среды от +15 до +25 °C
относительная влажность от 30 до 80 %
атмосферное давление от 84 до 106 кПа
Условия эксплуатации температура окружающей среды от -10 до +40 °C
относительная влажность до 98 % при +25 °C
атмосферное давление от 70 до 106,7 кПа
Габаритные размеры средства измерений, (ВхШхД), не более измерительного блока - 170х295х365 мм
пульта дистанционного управления - 36х98х156 мм
Масса, не более измерительного блока - 12 кг
пульта дистанционного управления - 1 кг
Средний срок службы, лет 8
Средняя наработка на отказ, ч 8000
Наименование Количество
1 Измерительный блок со встроенным аккумулятором ПАРМА ТЕНЗОР-2 1
2 Кабель сетевой  1
3 Кабель соединительный 5
4 Вставка плавкая 12
5 Карта памяти стандарта SD  1
6 Пульт дистанционного управления (с аккумуляторными батареями) 1
7 Сетевой блок питания с кабелем miniUSB 1
8 Сумка для аксессуаров 1
9 РА1.016.001 РЭ «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2».Руководство по эксплуатации»  1
10 РА1.016.001 ПС «Пульт дистанционного управления Измерителя параметров изоляции «ПАРМА ТЕНЗОР-2». Паспорт» 1
11 РА1.016.001 ФО «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Формуляр» 1
12 МП 206.1-12-2016 «Измерители параметров изоляции «ПАРМА ТЕНЗОР-2». Методика поверки 1

Дополнительная комплектация ПАРМА ТЕНЗОР-2:

(Поставляется за отдельную плату)

Наименование
1 Эталонный конденсатор (типа КИВ-10)
2 Повышающий испытательный трансформатор (типа ОЛ-1/10УЗ)
3 Однофазный автотрансформатор (латр)
