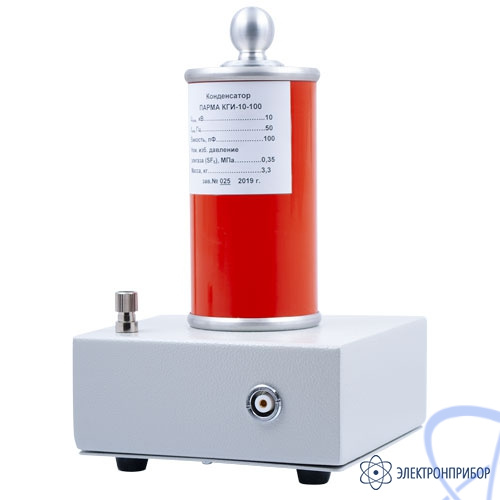

ПАРМА КГИ-10-100 — конденсатор

Назначение конденсатора ПАРМА КГИ-10-100:

Конденсатор ПАРМА КГИ-10-100 высоковольтный измерительный конденсатор на 10 кВ предназначен для использования в комплекте с измерителем параметров изоляции ПАРМА ТЕНЗОР-2 при измерении емкости и тангенса угла диэлектрических потерь высоковольтной изоляции (конденсаторов, вводов, трансформаторов, изоляторов) и характеристик частичных разрядов (далее – ЧР) жидких диэлектриков в лабораторных и полевых условиях.

Устройство и работа конденсатора ПАРМА КГИ-10-100:

Работа конденсатора ПАРМА КГИ-10-100 осуществляется следующим образом. Через емкость С при приложении напряжения протекает емкостной ток, строго пропорциональный приложенному напряжению, что обеспечивается высокой стабильностью и малым потерям в газовой емкости. Это обстоятельство позволяет применять конденсатор в качестве эталонной емкости при измерении тангенса угла диэлектрических потерь или высоковольтного плеча делителя напряжения.

При использовании конденсатора ПАРМА КГИ-10-100 в качестве эталонной емкости при измерении тангенса угла потерь (tgδ) он подключается высоковольтным электродом параллельно емкости изоляции объекта испытания (конденсатор с потерями), а низковольтным – к выводу измерителя параметров изоляции ПАРМА ТЕНЗОР-2.

При использовании конденсатора ПАРМА КГИ-10-100 в качестве высоковольтного плеча делителя напряжения к его низковольтному электроду подключается низковольтное плечо делителя.

Технические характеристики конденсатора ПАРМА КГИ-10-100:

Параметр	Значение
Номинальное напряжение, кВ	10
Испытательное напряжение в течение 1 мин, кВ	15
Номинальная емкость, пФ	50/100±5
Относительная погрешность измерения емкости, %	±0,5
Номинальная частота, Гц	50
Дрейф частоты	<1×10^-5
Класс точности, %, не более	±0,1
ЧР уровень	<2 пКл
tgδ, не более	±5·10^-5
Номинальное давление заполнения, кПа	350±50
Минимальное давление элегаза, при котором обеспечивается электрическая прочность изоляции при номинальном напряжении, МПа	0,05
Газовая среда	элегаз (SF6)
Дополнительная погрешность измерений: - от температуры, на каждый градус - от изменения давления, кПа	3×10^-5/°C 2.2×10^-3/kPa
Габаритные размеры, мм	270х170х170
Масса, кг, не более	3,3
Нормальные условия применения конденсатора по ГОСТ 15150-69
Номинальная температура окружающего воздуха	от 15 до 30 °С
Относительная влажность воздуха	от 30 до 80 %
Атмосферное давление	от 84 до 106,7 кПа
Рабочие условия применения в части климатических воздействий соответствуют категории размещения 3 по ГОСТ 15150-69 при следующих рабочих условиях применения
Температура окружающего воздуха	от минус 5 до плюс 45 °С
Относительная влажность воздуха	90 % при 30 °С
Атмосферное давление	от 84 до 106,7 кПа
Высота над уровнем моря	не более 2000 м
Содержание химически активных и опасных в отношении взрыва примесей содержащих корозионно-активных агентов типа II	по ГОСТ15150
По условиям транспортирования оптический транслятор соответствует требованиям, предъявляемым к группе 3, по ГОСТ 15150- 69 при следующих предельных условиях транспортирования
Температура окружающего воздуха	от минус 25 до плюс 55 °С
Относительная влажность воздуха	95 % при 30 °С
Атмосферное давление	от 70 до 106,7 кПа

№	Наименование	Количество
1	Конденсатор ПАРМА КГИ-10-100	1
2	Паспорт	1
3	Кабель с кабельным разъемом	1
4	Тара упаковочная	1
