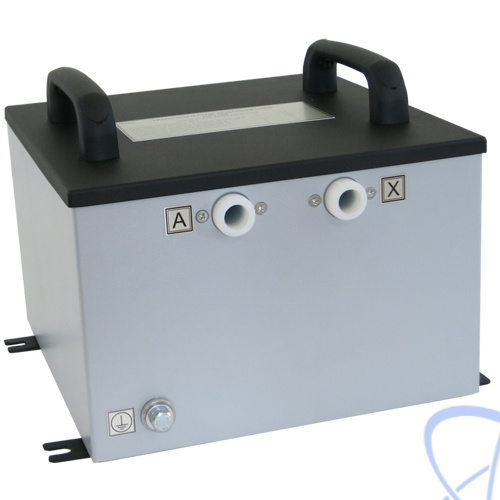

СА7190 — трансформатор повышающий

Назначение трансформатора повышающего СА7190:

Трансформатор СА7190 предназначен для комплектования измерителей тангенса угла потерь. Представляет собой однофазный сухой незаземляемый трансформатор. СА7190 используется в качестве повышающего трансформатора в процессе контроля изоляции службами, осуществляющими контроль изоляции высоковольтного оборудования.

1 – выводы обмотки НН (разъем);
2 – магнитопровод;
3 – экран;
4 – выводы обмотки ВН (высоковольтные разъемы);
5 – вывод корпуса

Рис.1. Схема трансформатора СА7190

Особенности трансформатора повышающего СА7190:

Однофазный сухой незаземляемый трансформатор;
Максимальный выходной ток при 12 кВ − 300 мА;
Малые габариты и вес.

Технические характеристики трансформатора повышающего СА7190:

Параметр	Значение
Номинальное первичное напряжение	200 В
Номинальное вторичное напряжение	10 кВ
Наибольшее рабочее напряжение	12 кВ
Номинальная частота	50 Гц
Номинальная мощность	0,8 кВ·А
Мощность в течение 30 минут при ПВ 20%*	1,5 кВ·А
Кратковременная мощность в течение 2 минут при ПВ 10%**	3 кВ·А
Максимальный выходной ток при 12 кВ**	300 мА
Общие характеристики
Температура окружающего воздуха	-10...40 °C
Относительная влажность воздуха	до 80 % при температуре 25 °С
Размеры	265 х 285 х 220 мм
Масса	22 кг

Примечание:
* По истечении 30 минут непрерывной работы ТП СА7190 необходимо сделать перерыв в работе не менее 120 минут.
**По истечении 2 минут непрерывной работы ТП СА7190 необходимо сделать перерыв в работе не менее 18 минут.

№	Наименование	Количество
1	Трансформатор повышающий СА7190	1
2	Кабель высоковольтный КВ1(А)*	1
3	Кабель высоковольтный КВ1(Х)*	1
4	Кабель питания КП1*	1
5	Кронштейн	1
6	Паспорт	1

* Длина кабелей определяется при заказе.
