Назначение высоковольтного моста переменного тока МЕП-5СА:
В мостах МЕП-4СА и МЕП-5СА реализована модифицированная схема Шеринга, в которой в качестве двух плеч использованы обмотки электромагнитного компаратора токов (КТ). КТ представляет собой экранированный дифференциальный трансформатор, состоящий из трех обмоток с тесной индуктивной связью. Через две обмотки КТ протекают сравниваемые токи (в цепи эталонного конденсатора и объекта измерений), а третья обмотка служит для выделения сигнала неравновесного состояния. Процесс работы мостов включает автоматический выбор чувствительности, уравновешивание числа витков обмоток, измерение значения остаточного сигнала неравновесия, коррекцию результата с учетом влияния подводящих проводов, обмоток и коммутаторов. Автоматическое управление процессом работы осуществляет встроенный специальный персональный компьютер. Мосты позволяют производить однократные измерения tgδ, емкости объекта испытаний Сх, напряжения на объекте испытаний U, частоты напряжения f, а также серии последовательных измерений tgδ и Сх с выдачей их средних значений и среднеквадратических отклонений.
Особенности высоковольтного моста переменного тока МЕП-5СА:

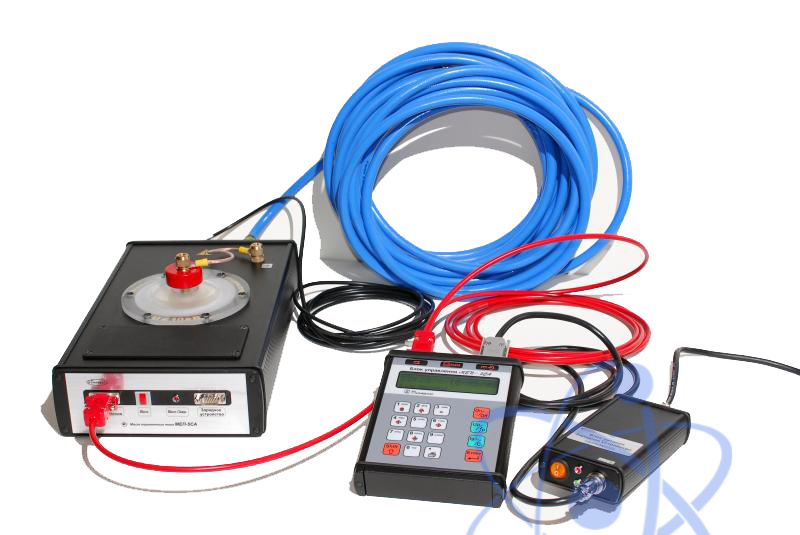

МЕП-5СА работают по «нормальной» и «перевернутой» схемам Шеринга специально для эксплуатации в составе передвижных испытательных лабораторий. В конструкции МЕП-5СА учтены современные требования к высоковольтным мостам, предназначенным для работы в условиях действующих подстанций:
- помехозащищенность;
- чувствительность и точность;
- наличие электрически изолированных модулей, связь между которыми осуществляется оптическим кабелем длиной от 3 до 30 м;
- автоматическая балансировка;
- память на 1000 измерений с возможностью их просмотра, распечатки или перезаписи в ПК;
- компактный, легкий пульт управления с двухстрочным дисплеем и мембранной клавиатурой;
- ударопрочный измерительный модуль с аккумулятором;
- встроенный эталонный конденсатор на напряжение 10 кВ;
- возможность работы с внешними эталонными конденсаторами;
- зарядно-питающее устройство, позволяющее работать от сети ≈220В и 12 В.
