Назначение трансформатора ОЛ-1/10:
Трансформатор ОЛ-1/10 У3 предназначен для комплектования измерителей тангенса угла диэлектрических потерь.
Трансформатор ОЛ-1/10 изготавливается в климатическом исполнении У категории размещения 3 по ГОСТ 15150-69 и предназначен для эксплуатации в условиях внутренней установки.
Окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150-69).
Рабочее положение в пространстве - любое.
Устройство трансформатора ОЛ-1/10:

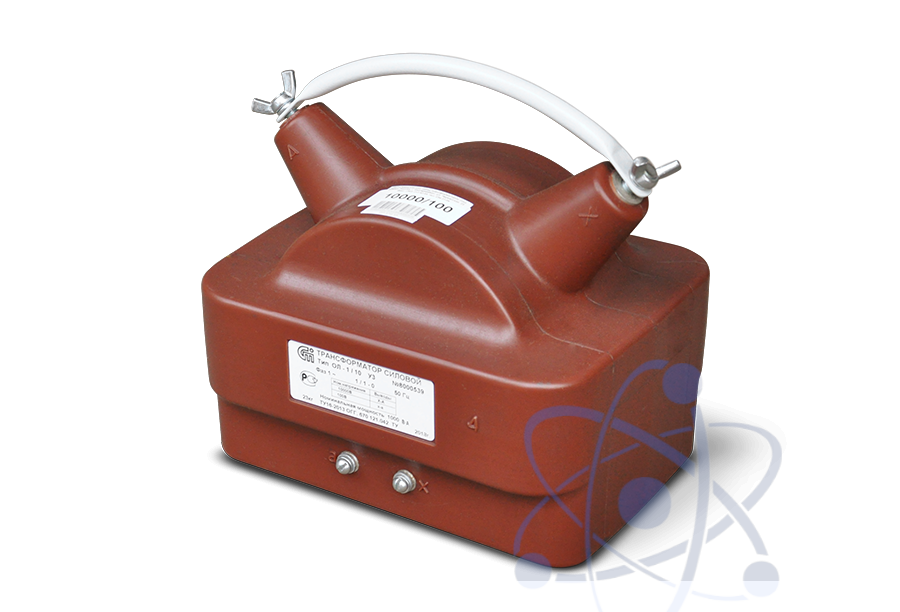

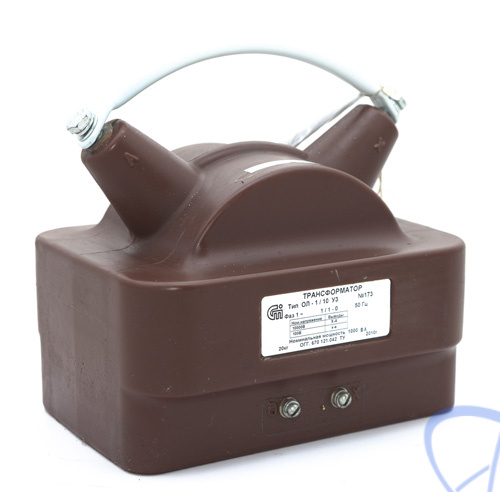

Трансформатор ОЛ-1/10 изготавливается однофазным двухобмоточным и представляет собой монолитный блок, в котором залиты обмотки и магнитопровод.
Магнитопровод броневой Ш-образный, разрезной, намотан из холоднокатаной технической стали.
Обмотки расположены на магнитопроводе концентрически.
Выводы высоковольтной обмотки присоединяются к контактам с резьбой М10. Выводы низковольтовой обмотки присоединяются к контактам с резьбой М6. На опорной поверхности трансформатора расположены четыре втулки с резьбой М10 для его крепления.
На высоковольтные выводы трансформатора крепится съемная ручка для его переноса.
Маркировка трансформатора ОЛ-1/10:
Выводы высоковольтной обмотки имеют маркировку "А", "Х".
Выводы низковольтной обмотки - "а", "х".
Маркировка выводов расположена на литом блоке трансформатора и выполнена непосредственно при заливке трансформатора.
На табличке технических данных указаны основные технические данные трансформатора.
