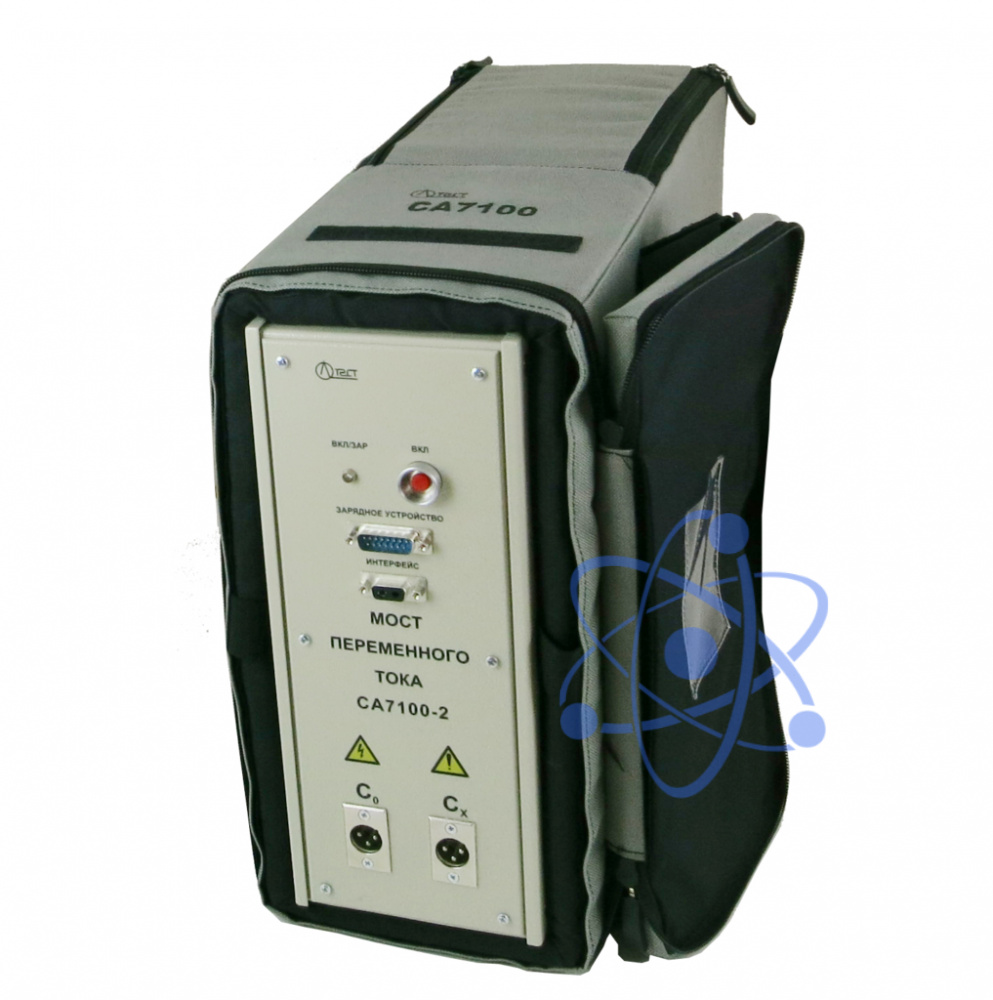

СА7100-2 — высоковольтный мост переменного тока

СА7100-2 — высоковольтный мост переменного тока

СА7100-2 — высоковольтный мост переменного тока


Производитель:
ОЛТЕСТ
Гарантия:
18 мес.
Межповерочный интервал:
24 мес.
Реестр ГСИ РК:
до 24.02.2020 г.

Является модификацией СА7100-2 — высоковольтный мост переменного тока/комплект диагностический

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

Прибор поставляется в трех модификациях:

  • Мост переменного тока высоковольтный автоматический СА7100-2 предназначен для измерения тангенса угла потерь и электрической емкости, напряжения и частоты переменного тока при диагностике изоляции высоковольтного оборудования.
  • Комплект диагностический СА7100-2К на базе Моста переменного тока высоковольтного автоматического СА7100-2 предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования.
  • Комплект диагностический СА7100-2КП на базе моста переменного тока высоковольтного СА7100-2 предназначен использования в виде передвижной установки, выполняющей испытания высоковольтного оборудования.

Назначение высоковольтного моста переменного тока СА7100-2:

Мосты переменного тока высоковольтные автоматические серии СА7100 предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь, напряжения и частоты переменного тока, сопротивления постоянному току.

Основные измеряемые величины Исполнения
СА7100-2 СА7100-3
Емкость и тангенс угла потерь да да
Сопротивление постоянному току при напряжении до 2,5 кВ нет да
Рабочее напряжение (напряжение, приложенное к эталонному конденсатору) и его частота в следящем режиме да да

Особенности высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

  • Измерение тангенса угла потерь, электрической емкости;
  • Наличие встроенного эталонного конденсатора;
  • Полная электробезопасность персонала при работе с прибором благодаря использованию волокно-оптического кабеля;
  • Измерение больших емкостей с использованием Расширителя диапазона СА7150;
  • Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением, с использованием Устройства согласования автоматизированного СА7140;
  • Возможность эксплуатации в стационарных и передвижных лабораториях.

Область применения высоковольтного моста переменного тока СА7100-2:

Проведение испытания силовых трансформаторов, реакторов, измерительных трансформаторов, высоковольтных вводов, выключателей, разрядников и конденсаторов. Контроль изоляции и измерения параметров электротехнического, электронного оборудования и их компонентов при производстве и эксплуатации. Поверка, калибровка, метрологическая аттестация и испытания средств измерительной техники.

Технические характеристики высоковольтного моста переменного тока СА7100-2:

Наименование величины Диапазон измерения Допускаемая погрешность измерения
Тангенс угла потерь tgδx 0…1 ± (1·10-4 + 0,01·|tgδx|) при использовании внешнего эталонного конденсатора без учета его погрешности
± (1,5·10-4 + 0,01·|tgδx|) при использовании встроенного эталонного конденсатора
Емкость 0…С0*·10 000 ± 1·10-2 % при использовании внешнего эталонного конденсатора без учета его погрешности
± 5·10-2 % при использовании встроенного эталонного конденсатора
Испытательное напряжение ≤ 10 кВ при использовании встроенного эталонного конденсатора ± 1,5 %
Частота 49…51 Гц ± 0,1 Гц
С0 — емкость эталонного конденсатора: емкость внешнего эталонного конденсатора должна быть в пределах – от 10 до 10 000 пФ; емкость встроенного эталонного конденсатора – от 25 до 55 пФ (точное значение указано в Руководстве по эксплуатации п.2.3)
Параметр Значение
Общие характеристики
Электропитание комплекта Блок измерительный – от встроенного аккумулятора;
Блок управления – 220/230 В, 50 Гц или от бортовой сети передвижной лаборатории 12 В
Время непрерывной работы от полностью заряженного аккумулятора 50 часов
Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха

-10…40 °С
до 80 % при температуре 25°С без конденсации
Размеры блока измерительного, не более: 120×315×415 мм
Масса блока измерительного, не более 14 кг
Наименование Количество
1 Блок измерительный СА7100-2 1
2 Блок управления (БУ) 1
3 Кабель переходной КП4 (для подключения БУ) 1
4 Зарядное устройство 1
5 Кабель питания сетевой 220 В 50 Гц 1
6 Кабель питания от бортовой сети 12 В 1
7 Устройство тестирующее СА7135 1
8 Кабель измерительный КИ1, длина 10 м 1
9 Кабель измерительный КИ2, длина 1,5 м 1
10 Кабель измерительный высоковольтный КИ3, длина 25 м 1
11 Кабель переходной КП2 (разъем XLR-M – два зажима типа «крокодил») 1
12 Перемычка БИ 1
13 Кабель интерфейсный USB2AA/2 1
14 Кабель волоконно-оптический (ВОК2) (длина определяется при заказе в диапазоне от 3 до 30 м) 1
15 Сумка 7100-2 1
16 Сумка укладочная 1
17 Сумка кабельная 1
18 Многозначная коммутируемая мера емкости (МКМЕ) 1
19 Заглушка экранирующая 1
20 Комплект запасных частей 1
21 Программное обеспечение Моста (диск инсталляционный) 1
22 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
23 Методика поверки СА7100 Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 г. 1
24 Паспорт 1
25 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1
