СА7100-3КП — комплект диагностический передвижной с тележкой

СА7100-3КП — комплект диагностический передвижной с тележкой в Петропавловске

Реестр ГСИ РК

до 16.01.2025 г.

Производитель

ОЛТЕСТ

Гарантия

18 мес

Межповерочный интервал

24 мес

Артикул

44200

Является модификацией СА7100-3 — высоковольтный мост переменного тока/комплект диагностический

Сертификат Реестр ГСИ РК

jpg

Снят с производства

Цена по запросу

Запросить КП

Рекомендуемые аналоги

Назначение комплекта диагностического передвижного с тележкой СА7100-3КП:

Комплект диагностический СА7100-3КП создан на базе моста переменного тока высоковольтного СА7100-3 и предназначен использования в виде передвижной установки, выполняющей испытания высоковольтного оборудования, а именно силовых трансформаторов, реакторов, измерительных трансформаторов, нысоковольтных вводов, выключателей, разрядников, конденсаторов.

Описание комплекта диагностического передвижного с тележкой СА7100-3КП:

Комплект СА7100-3КП представляет собой Мост переменного тока высоковольтный автоматический СА7100-3 в расширенной комплектации, включающей:

Мост СА7100-3 (базовая комплектация, включающая Коммутатор высоковольтный СА7161) – предназначен для измерения тангенса угла диэлектрических потерь и электрической емкости, напряжения и частоты переменного тока, а также сопротивления постоянному току. Базовая комплектация Моста включает Коммутатор высоковольтный СА7161, предназначенный для переключения вариантов измерительных схем («прямая» – «инверсная»), а также режимов измерений»С, tgδ»↔»R».
Источник переменного рабочего напряжения ИПРН – предназначен для формирования рабочего напряжения при измерении тангенса угла потерь и емкости. Обеспечивает преобразование сетевого напряжения 220/230 В 50 Гц в напряжение от 1 до 10 кВ. В условиях наличия токов влияния ИПРН позволяет проводить измерение по методу «двух отсчетов» (режим смены фаз). При этом процесс установки напряжения, процесс измерения С и tgδ, а также поворот фазы рабочего напряжения на 180° полностью автоматизирован.

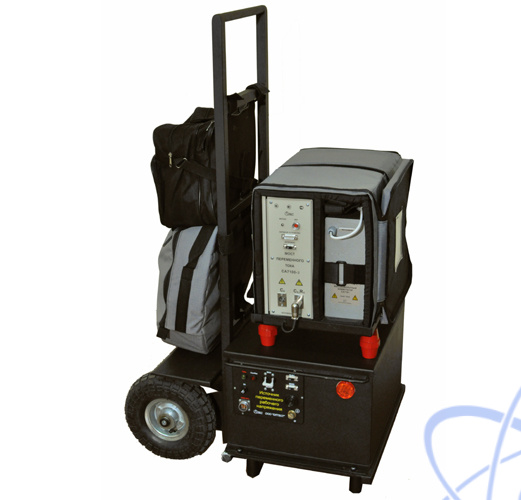

Тележка, на которой монтируются Блок измерительный (БИ) Моста, Коммутатор СА7161 и ИПРН, а также сумки укладочные для кабелей.

ИПРН закрепляется в огражденной высоковольтной зоне передвижной лаборатории четырьмя болтами. Блок измерительный (БИ) Моста СА7100-3 и Коммутатор СА7161, установленные в амортизирующую сумку, крепятся к подставке, установленной на ИПРН и изолированной относительно его корпуса (изоляция рассчитана на переменное рабочее напряжение 10 кВ). Управление процессом измерения осуществляется с помощью Блока управления (БУ) Моста СА7100-3 или ПК, которые располагаются на рабочем месте оператора вне высоковольтной зоны. Связь БУ с БИ или ПК БИ реализована с помощью волоконно-оптического кабеля ВОК, что обеспечивает полную электробезопасность..

Особенности и преимущества комплекта диагностического передвижного с тележкой СА7100-3КП:

Измерение тангенса угла потерь, электрической емкости и сопротивления изоляции;
Испытательное напряжение переменного тока до 10 кВ;
Мощность источника испытательного напряжения переменного тока – до 3000 ВА;
Измерение сопротивления при постоянном напряжении до 2,5 кВ;
Полная автоматизация процесса измерения. Возможность управления от Блока управления моста СА7100-3 или от ПК;
Полная электробезопасность персонала при работе с комплектом благодаря использованию волокно-оптического кабеля.

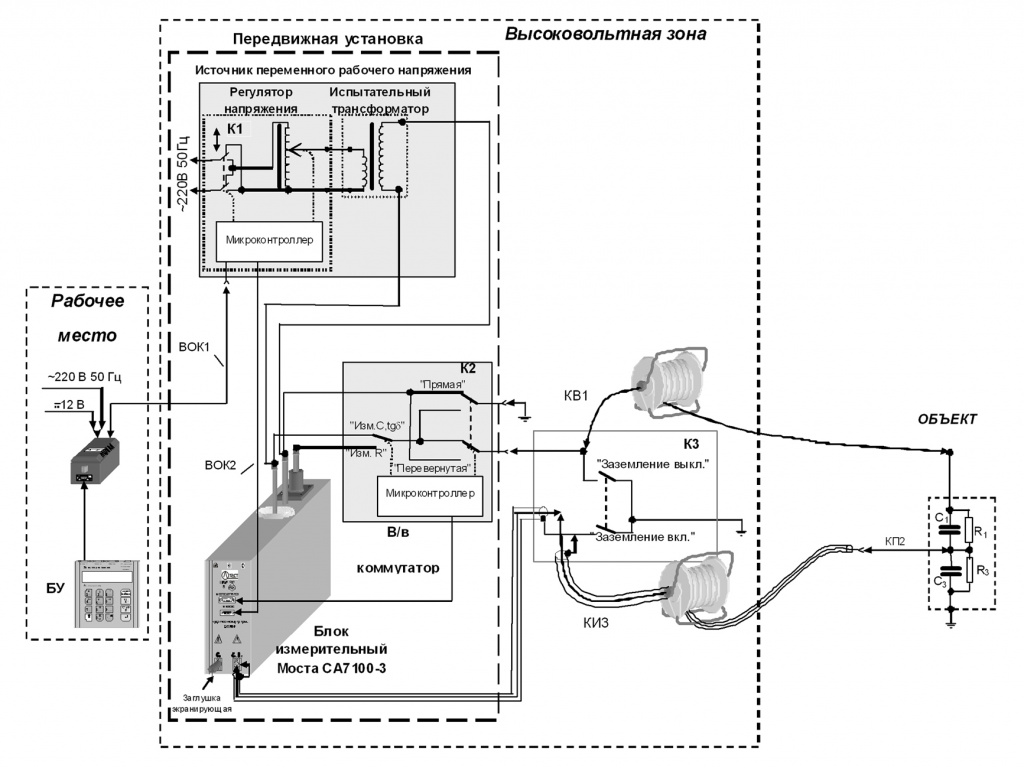

Рис. 1. Схема подключения Комплекта CА7100-3КП

Технические характеристики комплекта диагностического передвижного с тележкой СА7100-3КП:

Наименование величины	Диапазон измерения	Допускаемая погрешность измерения
Тангенс угла потерь tgδ_x	0…1	± (1,5·10^-4 + 0,01·\|tgδ_x\|)
Емкость	0…С₀*·10 000	± 5·10^-2 %
Переменное испытательное напряжение	1…10 кВ	± 1,5 % (погрешность измерения) ± 5 % (погрешность установки)
Частота	49…51 Гц	± 0,1 Гц
Время измерения С и tgδ_x в режиме смены фаз, не более	60 с
Сопротивление	150 кОм…100 ГОм 100 ГОм…1 000 ГОм	± 2,5 % ± 5 %
Постоянное испытательное напряжение	250 В…2,5 кВ	± 2,5 % (погрешность установки)
* С₀ – значение емкости встроенного эталонного конденсатора. Может быть в диапазоне от 25 до 55 пФ (действительное значение указано в Руководстве по эксплуатации п.2.3)
Параметр	Значение
Источник переменного испытательного напряжения ИПРН
Номинальная мощность	3 кВ·А непрерывно
Напряжение	1…10 кВ
Сила тока	< 100 мА (непрерывно) < 300 мА (2 мин работа – 8 мин пауза)
Общие характеристики
Электропитание комплекта	номинальное напряжение – 220/230 В, номинальная частота – 50 Гц
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха	-10…40 °С до 80 % при температуре 25°С без конденсации
Размеры, не более: - СА7100-3 (блок измерительный) - Блок управления - Коммутатор высоковольтный СА7161 - Источник переменного рабочего напряжения ИПРН - Тележка	122×300×415 мм 135×27×153 мм 340×270×95 мм 450×280×380 мм 500×1200×700 мм
Масса, не более: - СА7100-3 (блок измерительный) - Блок управления - Коммутатор высоковольтный СА7161 - Источник переменного рабочего напряжения ИПРН - Тележка	16 кг 0,55 кг 6 кг 41 кг 16 кг

№	Наименование	Кол-во, шт.	Номер для заказа
	Базовая комплектация:		411210.001-03

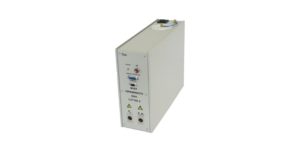

1	Блок измерительный CA7100-3	1	411722.003

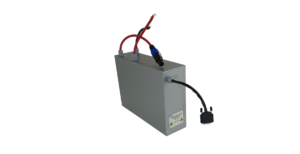

2	Коммутатор высоковольтный СА7161 (Основной блок)	1	468349.002-01

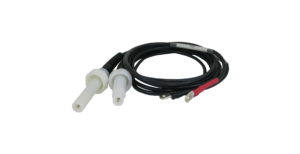

3	Кабель высоковольтный КВ4	1	685651.008
4	Кабель высоковольтный КВ5	1	685651.008-1

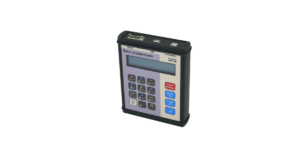

5	Блок управления БУ	1	421451.002-01

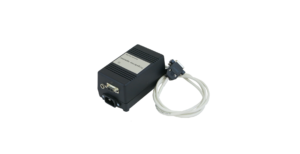

6	Зарядное устройство (блок ЗУ)	1	436112.002

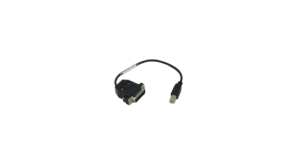

7	Кабель переходной КП4 (для подключения БУ)	1	685611.016

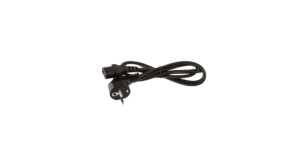

8	Кабель питания сетевой 220 В 50 Гц	1	Покупное изделие

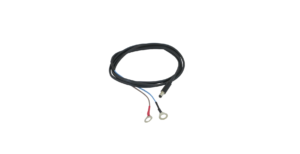

9	Кабель питания от бортовой сети 12 В	1	685611.018

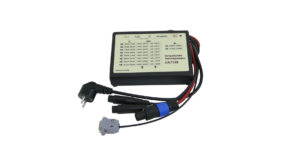

10	Устройство тестирующее СА7135	1	411644.001

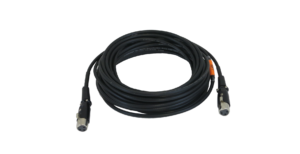

11	Кабель измерительный КИ1, 10 м	1	685651.009

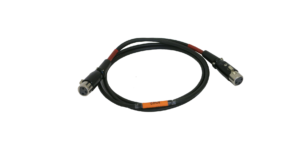

12	Кабель измерительный КИ2, 1,5 м	1	685651.010
13	Кабель измерительный высоковольтный КИ3, 25 м	1	685651.011

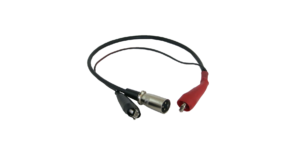

14	Кабель переходной КП2 (разъем XLR-M – два зажима типа "крокодил")	1	685651.014

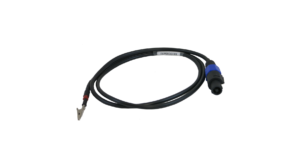

15	Переходник (для подачи 2,5 кВ)	1	711561.005

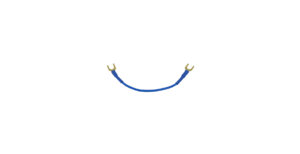

16	Перемычка БИ	1	685611.019

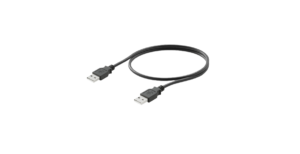

16	Кабель интерфейсный USB2AA/2	1	Покупное изделие

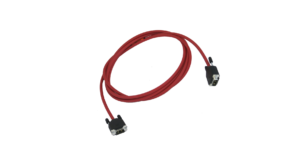

18	Кабель волоконно-оптический ВОК2 (Длина определяется при заказе в диапазоне от 3 до 30 м)	1	468615.002

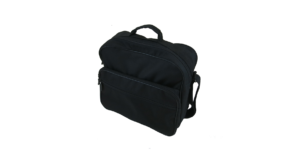

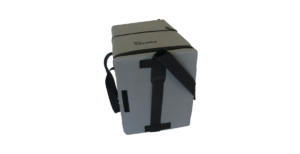

19	Сумка 7100-3	1	323382.012
20	Сумка укладочная	1	323382.058

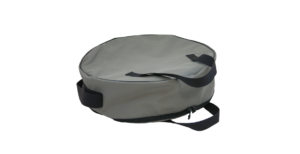

21	Сумка кабельная	1	323382.010

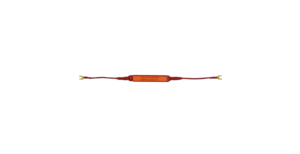

22	Резистор 150 кОм	1	411642.004

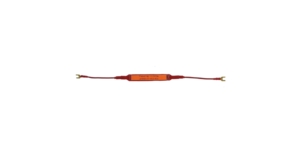

23	Резистор 1,5 МОм	1	411642.003

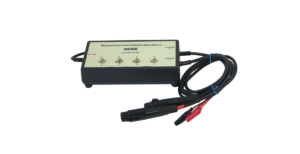

24	Многозначная коммутируемая мера емкости МКМЕ	1	411644.002

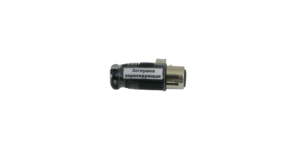

25	Заглушка экранирующая	1	434479.003

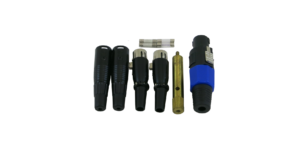

26	Комплект запасных частей	1	1977
27	Программное обеспечение Моста (диск инсталляционный)	1	411210.001 К
28	Руководство по эксплуатации. Часть 1. Техническая эксплуатация	1	411210.001 РЭ
29	Методика поверки СА7100. Разработана и утверждена ФГУП ВНИИМС 28 августа 2019	1	МП 206.1-009-2019
30	Паспорт	1	411210.001 ПС
31	Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100	1	Приложение к 411210.001 РЭ
	Дополнительная комплектация:

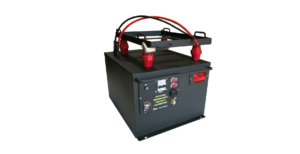

32	Источник переменного рабочего напряжения ИПРН		421415.022-01

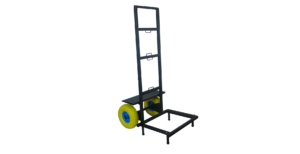

33	Тележка		304136.001

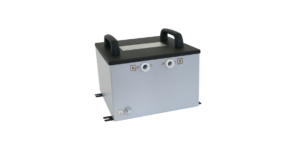

34	Трансформатор повышающий СА7190		671119.015

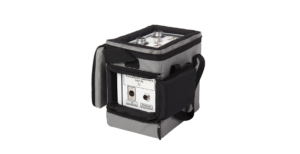

35	Расширитель диапазона СА7150		411521.001

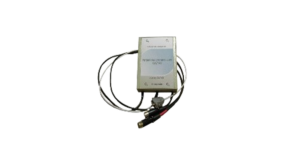

36	Устройство согласования автоматизированное СА7140		421451.004

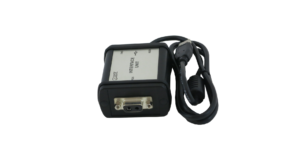

37	Блок сопряжения		426477.003-01
