СА7100-2 — высоковольтный мост переменного тока/комплект диагностический


Реестр ГСИ РК
до 16.01.2025 г.
Производитель
Гарантия
18 мес
Межповерочный интервал
24 мес
Артикул
40198
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Описание высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

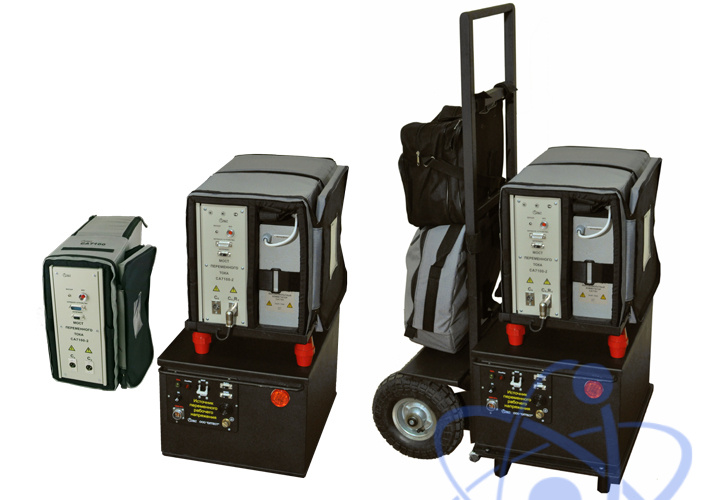

Прибор поставляется в трех модификациях:

  • Мост переменного тока высоковольтный автоматический СА7100-2 предназначен для измерения тангенса угла потерь и электрической емкости, напряжения и частоты переменного тока при диагностике изоляции высоковольтного оборудования.
  • Комплект диагностический СА7100-2К на базе Моста переменного тока высоковольтного автоматического СА7100-2 предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования.
  • Комплект диагностический СА7100-2КП на базе моста переменного тока высоковольтного СА7100-2 предназначен использования в виде передвижной установки, выполняющей испытания высоковольтного оборудования.

Назначение высоковольтного моста переменного тока СА7100-2:

Мосты переменного тока высоковольтные автоматические серии СА7100 предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь, напряжения и частоты переменного тока, сопротивления постоянному току.

Основные измеряемые величины Исполнения
СА7100-2 СА7100-3
Емкость и тангенс угла потерь да да
Сопротивление постоянному току при напряжении до 2,5 кВ нет да
Рабочее напряжение (напряжение, приложенное к эталонному конденсатору) и его частота в следящем режиме да да

Особенности высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

  • Измерение тангенса угла потерь, электрической емкости;
  • Наличие встроенного эталонного конденсатора;
  • Полная электробезопасность персонала при работе с прибором благодаря использованию волокно-оптического кабеля;
  • Измерение больших емкостей с использованием Расширителя диапазона СА7150;
  • Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением, с использованием Устройства согласования автоматизированного СА7140;
  • Возможность эксплуатации в стационарных и передвижных лабораториях.

Область применения высоковольтного моста переменного тока СА7100-2:

Проведение испытания силовых трансформаторов, реакторов, измерительных трансформаторов, высоковольтных вводов, выключателей, разрядников и конденсаторов. Контроль изоляции и измерения параметров электротехнического, электронного оборудования и их компонентов при производстве и эксплуатации. Поверка, калибровка, метрологическая аттестация и испытания средств измерительной техники.

Технические характеристики высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

Параметр Значение СА7100-2 СА7100-3
ХАРАКТЕРИСТИКИ ВЫСОКОВОЛЬТНОГО МОСТА ПЕРЕМЕННОГО ТОКА СА7100-2
Измеряемые величины: емкость, тангенс угла потерь, напряжение и частота да да
сопротивление постоянному току при испытательном напряжении до 2,5 кВ нет да
Контроль изоляции объектов под рабочим напряжением при наличии Устройства согласования автоматизированного СА7140 или СА7141 да да
Автоматизация процесса измерения полная, включая выбор поддиапазона да да
Управление и отображение результатов измерения вариант 1: управление с помощью Блока управления (клавиатура 16 клавиш, двухстрочный ЖКИ);
вариант 2: управление с помощью персонального компьютера, подключенного через COM-порт (RS232) к Блоку управления
да да
Емкость и рабочее напряжение встроенного эталонного конденсатора 50 … 200 пФ, 10 кВ да да
Емкость внешнего эталонного конденсатора от 10 пФ до 10000 пФ да да
Сила тока через эталонный конденсатор от 10 мкА до 10 мА да да
Сила тока через объект измерения от 0 до 0,5 А да да
Диапазон частот рабочего напряжения от 48,7 Гц до 61,2 Гц да да
Диапазоны измерений:
  • емкости
от 0 до С0x1000 (4 поддиапазона);
где С0 - емкость эталонного конденсатора.
да да
  • тангенса угла потерь
от 0 до 1; да да
  • сопротивления
от 5x105 до 1010 Ом при испытательном напряжении 500 В;
от 106 до 5x1010 Ом при испытательном напряжении 1000 В;
от 1,5x106 до 1012 Ом при испытательном напряжении 2500 В
нет да
Пределы допускаемой относительной погрешности при измерении:
  • емкости

±5x10-2%;
при использовании внешнего эталонного конденсатора ±1x10-2%.
да да
  • тангенса угла потерь
±(1x10-4+0,01xtgδ) да да
  • рабочего напряжения
±1,5% да да
  • частоты
±0,1 Гц да да
  • сопротивления
±2,5% (при испытательном напряжении 2500 В погрешности нормированы для диапазона от 1,5x106 до 1011 Ом) нет да
Пределы дополнительной погрешности при измерении сопротивления при воздействии на измерительный вход моста "Сх, Rх" синусоидального тока промышленной частоты с действующим значением до 0,5 мА ±0,2% нет да
Измерение емкости и тангенса угла потерь в условиях электростатических помех на рабочей частоте автоматизированное подавление "токов влияния" путем смены фазы рабочего напряжения (метод двух отсчетов)
"Плавный" фазорегулятор не требуется!
да да
Возможность измерения параметров заземленных объектов ("перевернутая схема") предусмотрена для всех измеряемых параметров да да
Архивирование результатов измерений 1000 записей результатов измерений да да
ХАРАКТЕРИСТИКИ КОМПЛЕКСА ДИАГНОСТИЧЕСКОГО СА7100-2К
Параметр Значение
Диапазон регулирования переменного ра­бочего напряжения от 1 кВ до 10 кВ
Точность установки переменного рабочего напряжения 5%
Время установки переменного рабочего напряжения не более 20 с
Максимальная выходная мощность 3 кВ·А
Электропитание прибора от 198 до 242 В при частоте 5
Масса ИПРН, не более
Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более
не более 41 кг
не более 87 кг
Габаритные размеры ИПРН, не более
Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более
120x315x415 мм
135x27x153 мм
ОБЩИЕ ХАРАКТЕРИСТИКИ
Нормальные условия применения температура окружающего воздуха
относительная влажность воздуха
от +15 до +25 °С
до 80% при температуре 25 °С
Рабочие условия применения температура окружающего воздуха
относительная влажность воздуха
от -10 до +40 °С
до 80% при температуре 25 °С
Электропитание блока измерительного блока управления от встроенного аккумулятора;
от сети 220 В 50 Гц или бортовой сети передвижной лаборатории 12 В
Время непрерывной работы блока измерительного от полностью заряженного аккумулятора, не менее 50 часов 25 часов
Масса СА7100-2 блока измерительного, не более
блока управления, не более
14 кг
0,55 кг
16 кг
0,55 кг
Габаритные размеры СА7100-2 блока измерительного, не более
блока управления, не более
120x315x415 мм
135x27x153 мм
120х315х415 мм
135x27x153 мм
Метрологическое обеспечение Методика поверки, рассчитанная на применение стандартных средств измерения, которая может быть реализована в любом региональном метрологическом центре
Сертификация Сертифицированы в Украине, России, Беларуси и Казахстане и включены в реестры средств измерений, разрешенных к применению в этих странах
Консультации и обновление ПО Технические консультации пользователям в процессе эксплуатации Мостов предоставляются бесплатно;
программное обеспечение для работы Мостов под управлением персонального компьютера входит в комплект поставки, новые версии программного обеспечения поставляются бесплатно в течение всего срока службы приборов.
Наименование СА7100-2 СА7100-2К СА7100-2КП
1 Блок измерительный СА7100-2 1 1 1
2 Коммутатор высоковольтный СА7161 (базовая комплектация) - 1 1
3 Блок управления (БУ) 1 1 1
4 Кабель переходной КП4 (для подключения БУ) 1 1 1
5 Зарядное устройство 1 1 1
6 Кабель питания сетевой 220 В 50 Гц 1 1 1
7 Кабель питания от бортовой сети 12 В 1 1 1
8 Устройство тестирующее СА7135 1 1 1
9 Кабель измерительный КИ1, длина 10 м 1 1 1
10 Кабель измерительный КИ2, длина 1,5 м 1 1 1
11 Кабель измерительный высоковольтный КИ3, длина 25 м 1 1 1
12 Кабель переходной КП2 (разъем XLR-M – два зажима типа «крокодил») 1 1 1
13 Перемычка БИ 1 1 1
14 Кабель интерфейсный USB2AA/2 1 1 1
15 Кабель волоконно-оптический (ВОК2) (длина определяется при заказе в диапазоне от 3 до 30 м) 1 1 1
16 Сумка 7100-2 1 1 1
17 Сумка укладочная 1 1 1
18 Сумка кабельная 1 1 1
19 Многозначная коммутируемая мера емкости (МКМЕ) 1 1 1
20 Заглушка экранирующая 1 1 1
21 Комплект запасных частей 1 1 1
22 Программное обеспечение Моста (диск инсталляционный) 1 1 1
23 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1 1 1
24 Методика поверки СА7100 Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 г. 1 1 1
25 Паспорт 1 1 1
26 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1 1 1
Источник переменного рабочего напряжения ИПРН (базовая комплектация)
27 Блок ИПРН - 1 1
28 Кабель ВОК1 - 1 1

29
Кабель высоковольтный (КВ1), длина 25 м* - 1 1
Кабель высоковольтный (КВ1) с кольцевым наконечником, длина 25 м* - 1 1
30 Кабель питания - 1 1
31 Кабель КИ8 - 1 1
32 Блок сопряжения - 1 1
33 Тележка - - 1

* Вариант исполнения определяется при заказе.

Дополнительная комплектация СА7100-2:

(Поставляется за отдельную плату)

Наименование
1 Блок сопряжения
2 Ноутбук с установленным программным обеспечением
