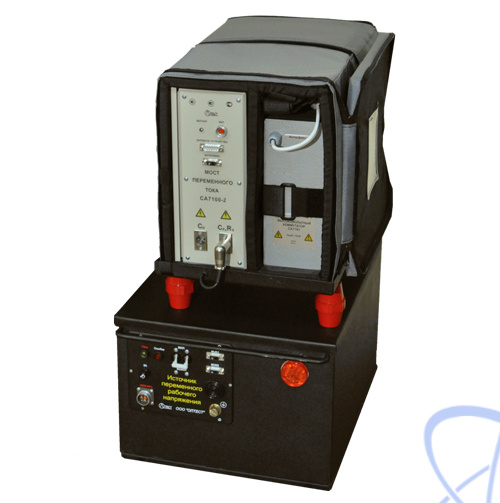

СА7100-2К — комплект диагностический мобильный


Реестр ГСИ РК до 24.02.2020 г.

Под заказ

Сертификаты
Производитель
Гарантия
18 мес
Межповерочный интервал
24 мес
Артикул
26987

Является модификацией СА7100-2 — высоковольтный мост переменного тока/комплект диагностический

Описание высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

Прибор поставляется в трех модификациях:

  • Мост переменного тока высоковольтный автоматический СА7100-2 предназначен для измерения тангенса угла потерь и электрической емкости, напряжения и частоты переменного тока при диагностике изоляции высоковольтного оборудования.
  • Комплект диагностический СА7100-2К на базе Моста переменного тока высоковольтного автоматического СА7100-2 предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования.
  • Комплект диагностический СА7100-2КП на базе моста переменного тока высоковольтного СА7100-2 предназначен использования в виде передвижной установки, выполняющей испытания высоковольтного оборудования.

Назначение высоковольтного моста переменного тока СА7100-2:

Мосты переменного тока высоковольтные автоматические серии СА7100 предназначены для измерений электрической емкости и тангенса угла диэлектрических потерь, напряжения и частоты переменного тока, сопротивления постоянному току.

Основные измеряемые величины Исполнения
СА7100-2 СА7100-3
Емкость и тангенс угла потерь да да
Сопротивление постоянному току при напряжении до 2,5 кВ нет да
Рабочее напряжение (напряжение, приложенное к эталонному конденсатору) и его частота в следящем режиме да да

Особенности высоковольтного моста переменного тока/комплекта диагностического СА7100-2:

  • Измерение тангенса угла потерь, электрической емкости;
  • Наличие встроенного эталонного конденсатора;
  • Полная электробезопасность персонала при работе с прибором благодаря использованию волокно-оптического кабеля;
  • Измерение больших емкостей с использованием Расширителя диапазона СА7150;
  • Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением, с использованием Устройства согласования автоматизированного СА7140;
  • Возможность эксплуатации в стационарных и передвижных лабораториях.

Область применения высоковольтного моста переменного тока СА7100-2:

Проведение испытания силовых трансформаторов, реакторов, измерительных трансформаторов, высоковольтных вводов, выключателей, разрядников и конденсаторов. Контроль изоляции и измерения параметров электротехнического, электронного оборудования и их компонентов при производстве и эксплуатации. Поверка, калибровка, метрологическая аттестация и испытания средств измерительной техники.

Технические характеристики комплекта диагностического мобильного СА7100-2К:

Наименование величины Диапазон измерения Допускаемая погрешность измерения
Тангенс угла потерь tgδx 0…1 ± (1,5·10-4 + 0,01·|tgδx|)
Емкость 0…С0*·10 000 ± 5·10-2 %
Испытательное напряжение 1…10 кВ ± 1,5 % (погрешность измерения)
± 5 % (погрешность установки)
Частота 49…51 Гц ± 0,1 Гц
Время измерения С и tgδx в режиме смены фаз, не более 60 с
* С0 – значение емкости встроенного эталонного конденсатора. Может быть в диапазоне от 25 до 55 пФ (действительное значение указано в Руководстве по эксплуатации п.2.3)
Параметр Значение
Источник переменного испытательного напряжения ИПРН
Номинальная мощность 3 кВ·А непрерывно
Напряжение 1…10 кВ
Сила тока < 100 мА (непрерывно)
< 300 мА (2 мин работа – 8 мин пауза)
Общие характеристики
Электропитание комплекта номинальное напряжение – 220/230 В, номинальная частота – 50 Гц
Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха

-10…40 °С
до 80 % при температуре 25°С без конденсации
Размеры, не более:
- СА7100-2 (блок измерительный)
- Блок управления
- Коммутатор высоковольтный СА7161
- Источник переменного рабочего напряжения ИПРН

122×300×415 мм
135×27×153 мм
340×270×95 мм
450×280×380 мм
Масса, не более:
- СА7100-2 (блок измерительный)
- Блок управления
- Коммутатор высоковольтный СА7161
- Источник переменного рабочего напряжения ИПРН

16 кг
0,55 кг
6 кг
41 кг
Наименование Количество

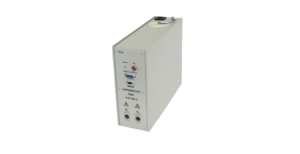

1 Блок измерительный СА7100-2 1
2 Коммутатор высоковольтный СА7161 (базовая комплектация) 1
3 Блок управления (БУ) 1
4 Кабель переходной КП4 (для подключения БУ) 1
5 Зарядное устройство 1
6 Кабель питания сетевой 220 В 50 Гц 1
7 Кабель питания от бортовой сети 12 В 1
8 Устройство тестирующее СА7135 1
9 Кабель измерительный КИ1, длина 10 м 1
10 Кабель измерительный КИ2, длина 1,5 м 1

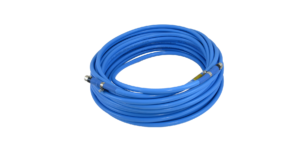

11 Кабель измерительный высоковольтный КИ3, длина 25 м 1
12 Кабель переходной КП2 (разъем XLR-M – два зажима типа «крокодил») 1
13 Перемычка БИ 1
14 Кабель интерфейсный USB2AA/2 1
15 Кабель волоконно-оптический (ВОК2) (длина определяется при заказе в диапазоне от 3 до 30 м) 1

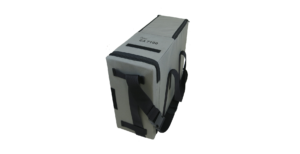

16 Сумка 7100-2 1
17 Сумка укладочная 1
18 Сумка кабельная 1
19 Многозначная коммутируемая мера емкости (МКМЕ) 1
20 Заглушка экранирующая 1
21 Комплект запасных частей 1
22 Программное обеспечение Моста (диск инсталляционный) 1
23 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
24 Методика поверки СА7100 Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 г. 1
25 Паспорт 1
26 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1
Источник переменного рабочего напряжения ИПРН (базовая комплектация)
27 Блок ИПРН 1
28 Кабель ВОК1 1

29
Кабель высоковольтный (КВ1), длина 25 м* 1
Кабель высоковольтный (КВ1) с кольцевым наконечником, длина 25 м* 1
30 Кабель питания 1
31 Кабель КИ8 1
32 Блок сопряжения 1

* Вариант исполнения определяется при заказе.

Дополнительная комплектация СА7100-2К:

(Поставляется за отдельную плату)

Наименование
1 Ноутбук с установленным программным обеспечением
