Метерон Дитанг-В 40 кВ — измеритель тангенса диэлектрических потерь и емкости

Назначение измерителя тангенса диэлектрических потерь и емкости Метерон Дитанг-В 40 кВ:

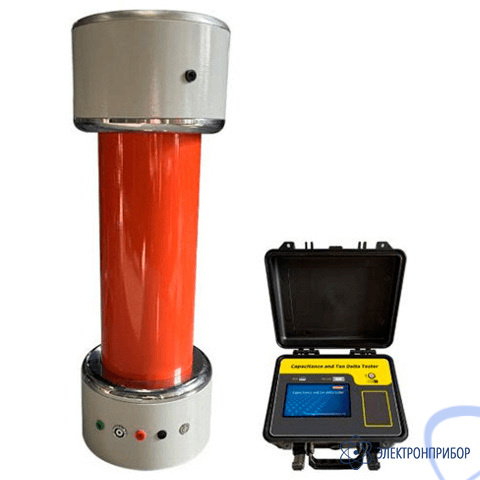

Дитанг-В 40 кВ предназначен для оценки состояния электрической изоляции высоковольтных объектов с высокой емкостью. Он состоит из трех частей:

высоковольтный модуль (повышает напряжение до 40 кВ);

модуль управления;

емкостной модуль.

Особенности измерителя тангенса диэлектрических потерь и емкости Метерон Дитанг-В 40 кВ:

выходное напряжение до 40 кВ;

широкий диапазон тока: 10 мкА - 10 А;

цветной сенсорный экран промышленного назначения с диагональю 7 дюймов;

литиевая аккумуляторная батарея большой емкости: в блоке управления и конденсаторном модуле имеются литиевые аккумуляторные батареи. Пользователи могут проводить тестирование без подключения к сети. Внутренняя память.

Технические характеристики измерителя тангенса диэлектрических потерь и емкости Метерон Дитанг-В 40 кВ:

Параметр		Значение
Диапазон измерения емкости		от 10 пФ до 10 мкФ
От 10 пФ до 10 мкФ		от 10 пФ до 10 мкФ
Погрешность измерения емкости		± (1 % от измеренного значения +1 пФ)
Диапазон измерения тангенса угла диэлектрических потерь		от 0,00001 до 1
Погрешность измерения тангенса угла диэлектрических потерь		± (1 % от измеренного значения +0,00040)
Диапазон тока		от 10 мкА до 10 А
Испытательное напряжение		от 0 до 40 кВ
Частота испытательного напряжения		50/60 Гц
Схема измерения		прямая, перевернутая
Время измерения		около 30 секунд, может варьироваться в зависимости от режима измерения
Время измерения		около 30 секунд, может варьироваться в зависимости от режима измерения
Источник питания		от 110 до 270 В, 50/60 Гц
Память		встроенная память, данные сохраняются с датой и временем
Интерфейс		USB для переноса результатов из внутренней памяти на флэш-накопитель
Дополнительные возможности		встроенный принтер
Рабочие условия	Температура воздуха	от -10 до +50 ℃
	Относительная влажность воздуха	< 90 %
Габариты		460 × 390 × 370 мм (модуль управления)
Масса		4,2 кг (модуль управления)
Характеристики емкостного модуля
Диапазон напряжения		jт 0 до 40 кВ
Диапазон частоты		50/60 Гц
Напряжение заряда		16,8 В
Ток заряда		1 А
Номинальная емкость		100 пФ
Температурный коэффициент		≦3×10^-5 /℃
Коэффициент давления		≦3×10^-3 МПа
Тангенс угла диэлектрических потерь		≦3×10^-5
Тип		элегазовый
Рабочие условия	Температура воздуха	-10 до +40 ℃
	Относительная влажность воздуха	<90 %
Габариты		240 × 670 × 240 мм
Масса		21 кг
Характеристики высоковольтного модуля
Номинальная мощность		3 кВА
Выходное напряжение		40 кВ
Выходной ток		60 мА
Форма напряжения		cинусоидальная
Погрешность воспроизведения напряжения		±1 %
Искажение формы напряжения		1 %
Рабочие условия	Температура воздуха	-10 до +40 ℃
	Относительная влажность воздуха	<90 %
Габариты		330 × 280 × 590 мм 400 × 230 × 200 мм
Масса		38 кг

№	Наименование	Количество
1	Измеритель тангенса диэлектрических потерь и емкости Метерон Дитанг-В 40 кВ	1
