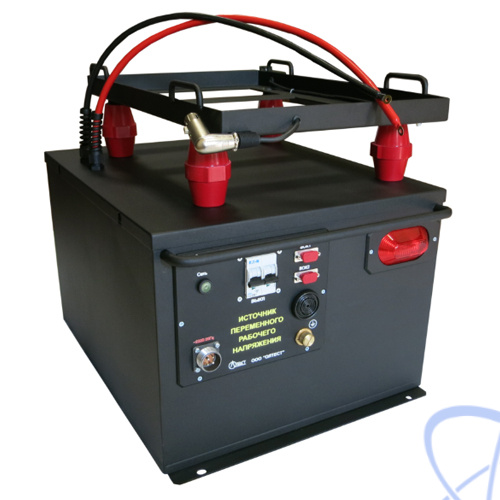

Назначение источника переменного рабочего напряжения ИПРН:
Источник переменного рабочего напряжения ИПРН входит в комплект моста переменного тока высоковольтного автоматического СА7100. Предназначен для формирования рабочего напряжения при измерении электрической емкости и тангенса угла потерь.
ИПРН используется совместно с мостами переменного тока высоковольтными автоматическими СА7100 при испытаниях:
- Силовых трансформаторов;
- Реакторов;
- Измерительных трансформаторов;
- Вводов;
- Выключателей;
- Разрядников;
- Конденсаторов;
- Кабелей.
ИПРН может комплектоваться тележкой для удобства его перемещения.
Особенности источника переменного рабочего напряжения ИПРН:
- Преобразование сетевого напряжения 220/230 В, 50 Гц в рабочее напряжение от 1 до 10 кВ;
- Выходная мощность до 3000 В·А;
- Поворот фазы рабочего напряжения на 180° при реализации метода «двух отсчетов»;
- Полная автоматизация процесса измерения при использовании в комплекте с мостом переменного тока СА7100 и коммутатором высоковольтным СА7161;
- Полная электробезопасность персонала при работе с ИПРН благодаря использованию волокно-оптического кабеля.
