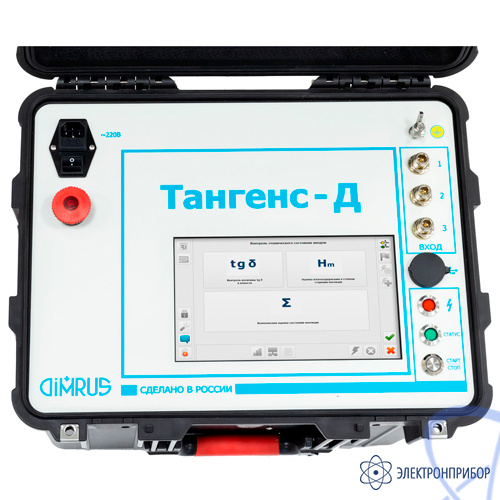

Переносной прибор Тангенс-Д предназначен для диагностики дефектов и оценки технического состояния изоляции высоковольтных вводов.
Для определения технических параметров изоляции высоковольтных вводов в приборе Тангенс-Д реализованы три метода контроля состояния высоковольтной изоляции:
- Определение емкости С1 и тангенса угла потерь изоляции ввода tgδ при приложении испытательного напряжения до 12 кВ с частотой 45 и 55 Гц, что позволяет отстраиваться от помех промышленной частоты. Этот метод является основным для контроля состояния изоляции вводов, так как для него имеются нормированные пороговые значения параметров.
- Измерение сопротивлений изоляции ввода R15, R60 и R600, при помощи которых на основании известных усредненных параметров оцениваются влагосодержание и степень старения изоляции ввода.
- Расчет тангенса угла потерь в изоляции при изменении частоты приложенного напряжения в диапазоне 15÷600 Гц. Оценка влагосодержания в изоляции в этом методе производится сравнением параметров нескольких вводов.
Для реализации всех диагностических возможностей в приборе Тангенс-Д использован ряд конструкторских и программных решений:
- Наличие двух встроенных высоковольтных регулируемых источников напряжения (переменного и постоянного), при помощи которых производятся все испытания вводов.
- Универсальность используемых схемных решений внутри прибора и простота подключения к трансформатору. Для проведения комплексных испытаний вводов достаточно один раз подключиться к контролируемому вводу (вводам) при помощи высоковольтного и сигнальных кабелей. После этого все необходимые коммутации и переключения измерительных схем происходят внутри прибора.
- Наличие в приборе трех синхронно работающих измерительных каналов, позволяющих одновременно измерять параметры трех вводов силового трансформатора. Это повышает оперативность и точность проведения измерительных работ.
- Встроенное программное обеспечение имеет полный набор расчетных и экспертных алгоритмов. Окончательный экспертный анализ результатов выполненных диагностических тестов производится при помощи встроенной экспертной программы в приборе.
- Прибор Тангенс-Д стандартно поставляется в пластиковом защитном кейсе. Это позволяет эксплуатировать его рядом с трансформатором.
Для использования в составе стационарных и передвижных (автомобильных) диагностических лабораторий прибор Тангенс-Д может быть поставлен в нормализованном металлическом корпусе (для монтажа в стандартный шкаф 19”) высотой 6U.

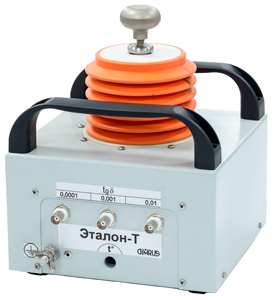

В состав поставки прибора Тангенс-Д может быть включен переносной эталон тангенса угла потерь марки Эталон-Т. При помощи этого эталона (созданного на основе высоковольтного вакуумного конденсатора), имеющего три фиксированных значения тангенса угла потерь, можно оперативно осуществлять проверку и тестирование работоспособности и точности работы прибора Тангенс-Д в эксплуатационных условиях.
Все эти конструктивные особенности является основой практической эффективности применения прибора.
Для проведения испытаний прибор подключается к вводам при помощи высоковольтного кабеля и измерительных кабелей (от одного до трех, в зависимости от выбранной измерительной схемы).
По результатам выполненных измерений параметров высоковольтных вводов в программном обеспечении прибора Тангенс-Д рассчитываются основные и наиболее информативные параметры высоковольтной изоляции контролируемого оборудования:
- Тангенс угла диэлектрических потерь в изоляции высоковольтных вводов трансформатора.
- Емкость контролируемого объекта (емкость С1 высоковольтного ввода трансформатора).
Тангенс угла диэлектрических потерь является наиболее информативным параметром, указывающим на появление признаков возникновения дефектных состояний.
Увеличение емкости ввода С1 уже показывает, что дефекты в изоляции ввода развились до опасного уровня и привели к перекрытию одного или нескольких изоляционных промежутков.
Для проведения более полной оценки технического состояния высоковольтных вводов при помощи прибора Тангенс-Д производятся два дополнительных испытания:
- Расчет тангенса угла потерь в изоляции при изменении частоты напряжения в диапазоне 15-600 Гц. При помощи такого испытания можно оценить влагосодержание в изоляции высоковольтных вводов.
- Измерение сопротивлений изоляции ввода R15, R60 и R600, при помощи которых оцениваются влагосодержание и степень старения изоляции ввода. Этот тест производится при приложении к вводу напряжения от источника постоянного регулируемого напряжения.
Испытания вводов по всем методам могут быть выполнены по программе в автоматическом режиме.
После измерений производится экспертная обработка полученной информации, после чего пользователю доступна следующая информация:
- Тангенс угла диэлектрических потерь в изоляции и величина емкости C1.
- Наличие зависимости параметров ввода от частоты, показывающей повышенное влагосодержание.
- Оценка влагосодержания в изоляции на основе расчета коэффициентов абсорбции и поляризации.
- Если в процессе тестирования будет выявлено значительное ухудшение характеристик ввода, то экспертной системой будет определен тип дефекта, приведший к ухудшению параметров.
- На основании всей полученной информации в приборе Тангенс-Д рассчитывается сравнительный коэффициент текущего технического состояния каждого ввода КТТС.
Расчетный коэффициент технического состояния КТТС ввода служит основой для ранжирования всего парка имеющихся на предприятии высоковольтных вводов.
Для удобства работы допускается управление прибором с помощью активного экрана компьютера или с помощью удаленного смартфона, планшета, ноутбука, подключаемых с использованием беспроводного интерфейса.
Передача диагностической информации от прибора Тангенс-Д в систему АСУ-ТП может производиться при помощи нескольких интерфейсов связи:
- Подключение прибора Тангенс-Д к основному компьютеру службы диагностики может осуществляться при помощи сетевого интерфейса Ethernet.
- Для передачи информации в службу диагностики или между двумя приборами также может быть использован стандартный беспроводной интерфейс Bluetooth.
- Для загрузки дополнительных данных и модифицированных программ в прибор Тангенс-Д может использоваться локальный интерфейс USB.
В состав стандартной поставки прибора Тангенс-Д входит следующее:
- Измерительный прибор Тангенс-Д в защитном транспортном кейсе.
- Комплект соединительных кабелей для проведения испытаний высоковольтных вводов различного типа под испытательным и рабочим напряжениями, в кейсе.
- Комплект необходимой технической документации и программное обеспечение на носителе.
- Измерительный эталон Эталон-Т для тестирования прибора Тангенс-Д (опция).
