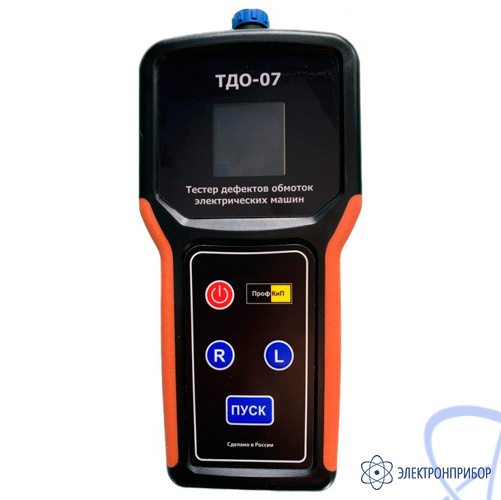

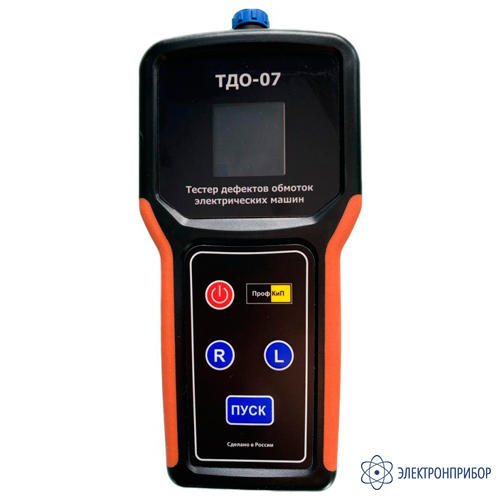

Назначение индикатора дефектов обмоток электрических машин (встроенный мегаомметр) ПрофКиП ТДО-07:
Тестер дефектов обмоток электрических машин ПрофКиП ТДО-07 предназначен для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение:
- междувитковых замыканий;
- междувитковых замыканий катушек, уложенных в пазы;
- обрыва фазы;
- неправильного соединения фаз;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Основными потребителями тестеров ПрофКиП ТДО-07 являются предприятия, эксплуатирующие или ремонтирующие электрические машины напряжением до 1000 В.
Климатическое исполнение – УХЛ 3.1 по ГОСТ 15150 (температура воздуха -10 ... +40°С).
Основные особенности и отличия индикаторов дефектов обмоток электрических машин серии ПрофКиП ТДО:
Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт).
Принцип работы индикатора дефектов обмоток электрических машин (встроенный мегаомметр) ПрофКиП ТДО-07:
Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:
- При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий принцип работы индикатора базируется на индуцировании импульсной ЭДС в проверяемой катушке. В случае наличия в последней короткозамкнутых витков (КЗВ) происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним.
- При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).
