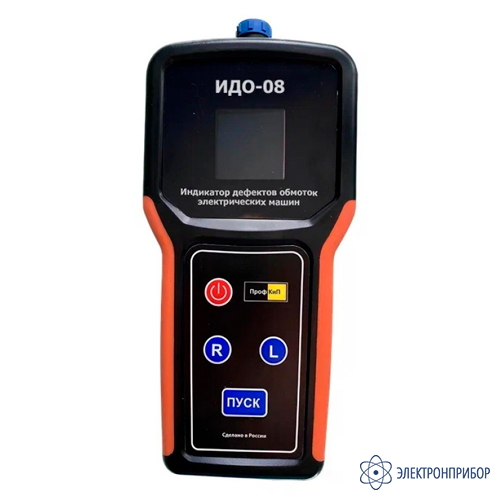

ПрофКиП ИДО-08 — индикатор дефектов обмоток электрических машин

Производитель

Артикул

82299

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение индикатора дефектов обмоток электрических машин ПрофКиП ИДО-08:

Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-08 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение:

междувитковых замыканий;
последовательности чередования фаз обмоток трехфазных двигателей и источников их питания;
междувитковых замыканий в катушках, уложенных в пазы обрыва фазы;
неправильного соединения фаз в трехфазных обмотках;
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины с номинальным напряжением обмотки от 0 до 500 В.

Климатическое исполнение–УХЛ 3.1 по ГОСТ 15150 (температура воздуха -10 ... +40 °С).

Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-08 украинского производства.

Технические характеристики индикатора дефектов обмоток электрических машин ПрофКиП ИДО-08:

Параметр	Значение
Контролируемые параметры
При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз	коэффициент несимметрии фазных токов (Кн)
При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий	ток в проверяемой катушке
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками	сопротивление изоляции (Rи)
Контролируемый диапазон Кн, %	0 - 99
Контролируемый порог Rи, МОм	0,5
Выходное постоянное напряжение при измерении Rи, В	500 ±10
Величина Кн при замыкании одного витка в фазе, %, не менее	10
Общие характеристики
Питание	автономное или от внешнего блока питания
Напряжение питания внешнего источника, В	5±1
Напряжение питания встроенного аккумулятора, В	3,7
Емкость, мАч	3400
Рабочее положение	произвольное
Автоотключение	5 минут
Индикация	цифровая (OLED дисплей)
Габаритные размеры, мм	215 х 110 х 35
Масса (не более), кг	0,35

№	Наименование	Количество
1	Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-08	1
2	Кабель соединительный	1
3	Провод соединительный	2
4	Датчик индукционный	1
5	Блок питания 5 В	1
6	Аккумулятор 3,7 В 3400 мАч (интегрирован в корпус прибора)	1
7	Руководство по эксплутатации	1
