ИТОМ-4 — интегральный тестер обмоток электрических машин

Производитель

КВАЗАР

Гарантия

12 мес

Артикул

82012

В наличии на центральном складе 1 шт.

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение интегрального тестера обмоток электрических машин ИТОМ-4:

Интегральный тестер обмоток электрических машин ИТОМ-4 предназначен для комплексной проверки состояния изоляции и наличия короткого замыкания в обмотках электрических машин с напряжением до 1000 В.

Тестер позволяет проверять наличие замкнутых витков обмотки статоров и роторов, уложенных в пазы или в катушках.

Прибор имеет встроенный мегаомметр с измерительным напряжением до 1000 В.

Тестер состоит из прибора и комплектуется малым и большим пробниками проверки пазовых обмоток на короткозамкнутые витки для электрических машин с различными размерами статора и ротора. Прибор имеет память для облегчения проверки многокатушечных, в том числе, трехфазных и многофазных обмоток. Проверка катушек обмоток производится прибором на переменном токе, это позволяет проверять фазировку обмоток в многофазных машинах.

Прибор тестера имеет цифровую, световую и звуковую индикацию режимов работы и результатов проверки.

Прибор собран в компактном, прочном корпусе с автономным питанием.

Прибор рекомендуется для организаций и лиц, занимающихся об-служиванием и ремонтом электрических машин.

Технические характеристики интегрального тестера обмоток электрических машин ИТОМ-4:

Параметр	Значение
Режим мегаомметра
Диапазоны измерений омического сопротивления с автоматическим их выбором	от 0,01 до 1 МОм от 1 МОм до 499 МОм
Испытательное напряжение выбирается вручную и составляет	500 ± 50 В или 1000 ± 50 В
Выходное сопротивление измерительной цепи	1,1 МОм
Режим проверки пазовых (рассредоточенных) обмоток на наличие короткозамкнутых витков
Генерация зондирующих импульсов напряжения	1, 2, 4 В/виток для малого пробника; 4,8,16 В/виток для большого пробника
Регистрация сигнала магнитного поля	да
Определение наличия короткозамкнутого витка в пазу	по повышению амплитуды регистрируемых импульсов относительно порогового (фонового) уровня
Уровень порога импульса сигнала устанавливается прибором	автоматически для каждого датчика и каждого значения зондирующего напряжения
Режим проверки катушечных (сосредоточенных) обмоток
Наличие короткозамкнутых витков для каждой катушки измеряется относительным числовым параметром	зависит от тока намагничивания и тока активных потерь катушек
	параметр катушки является числом в диапазоне от 0 (короткое замыкание) до 49900 (холостой ход)
	это число пропорционально времени достижения током намагничивания в катушке порога 0.2А при подаче напряжения 22 ± 2 В
	при замыкании хотя бы одного витка в катушке это время уменьшается не менее чем на 10%, что определяется прибором как неисправность
Режимы работы прибора	ручной режим непрерывных измерений параметра катушки - время намагничивания выводится на индикатор непрерывно и оператор сам анализирует измерения
Режимы работы прибора	режим сравнения - производятся замеры параметров для серии одинаковых катушек. Результаты замеров сохраняются в памяти прибора. При обнаружении несимметрии катушек на величину более 10% прибор сигнализирует неисправность в серии измерений
Память	на 10 замеров для проведения серии измерений одинаковых катушек (трехфазные и многофазные обмотки)
Общие характеристики
Питание прибора	встроенный литиевый аккумулятор
	зарядка аккумулятора обеспечивает не менее 3 часов непрерывной работы в режиме измерения
	зарядка осуществляется от USB-порта или от сети 220 В через адаптер питания. Ток заряда составляет не более 150 мА при напряжении питания 5В
Габаритные размеры прибора	170 х 40 х 50 мм
Общий вес прибора, не более	0,5 кг
Условия эксплуатации	при температуре воздуха от 0 до +50°С

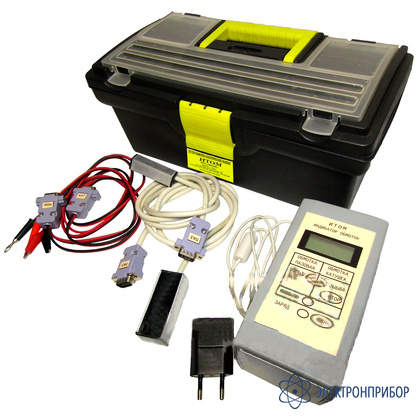

№	Наименование	Количество
1	Интегральный тестер обмоток электрических машин ИТОМ-4	1
2	Пробник пазовых обмоток малый (маркировка «ПАЗ»)	1
3	Пробник пазовых обмоток большой (маркировка «ПАЗ»)	1
4	Кабель мегаомметра (маркировка «МОМ»)	1
5	Кабель проверки катушечных обмоток (маркировка «КАТ»)	1
6	Адаптер питания 220В c USB выходом 1000 мА для заряда аккумулятора прибора от сети	1
7	Шнур компьютерный (штекер USB - A / штекер mini USB A 5P(M)) для заряда от сети или USB-порта	1
8	Паспорт	1
9	Руководство по эксплуатации	1
