ИДВИ-04 — индикатор дефектов обмоток электрических машин в Петропавловске


Производитель
Гарантия
24 мес
Артикул
36672
Оригинальный прибор

Под заказ

Цена по запросу

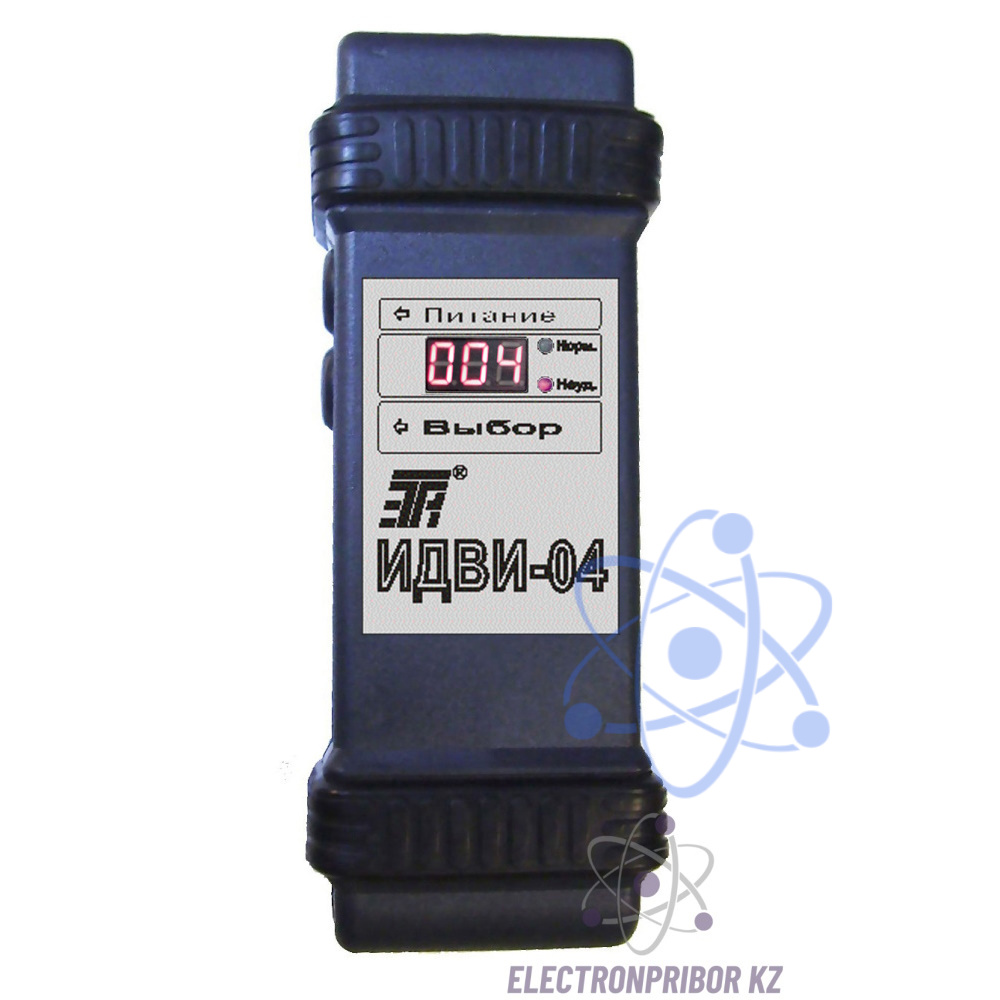

ИДВИ-04


– это портативный прибор, предназначенный для контроля обмоток электрических машин
обеспечивает проверки:

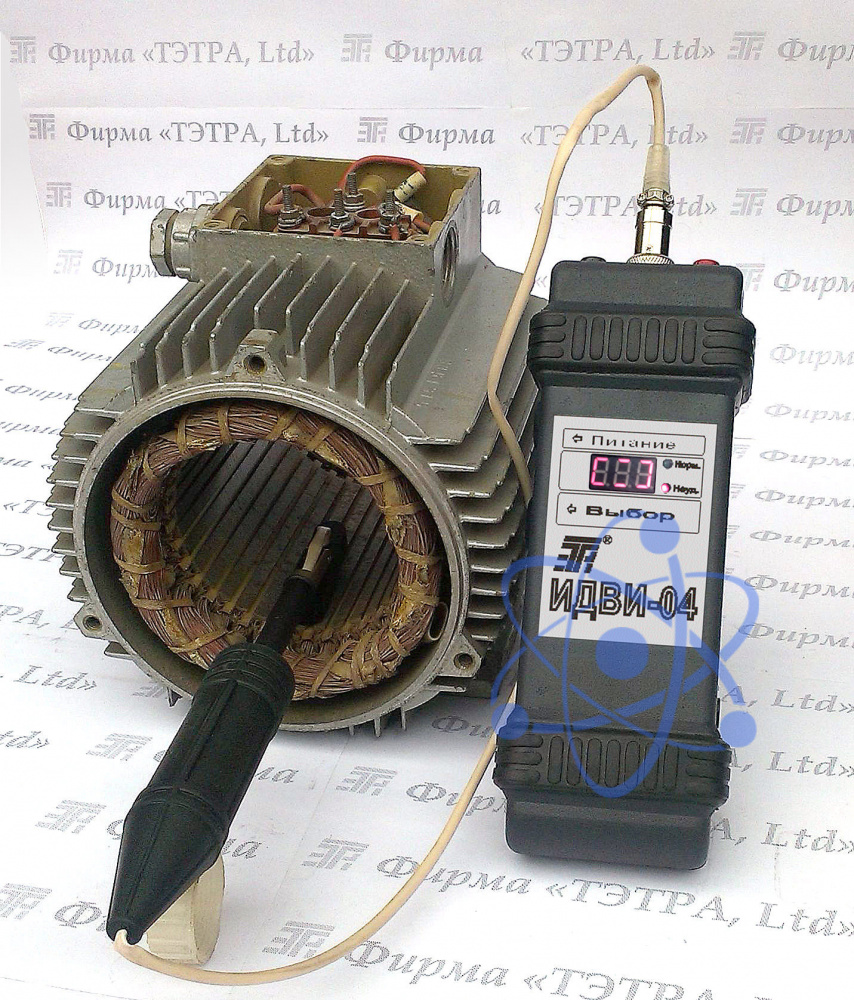

  • катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий и механических повреждений межвитковой изоляции;
  • полюсных катушек на наличие межвитковых замыканий;
  • состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДВИ-04

 позволяет выявить дефекты обмоток электрической машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями). Минимальная длина пакета жестей проверяемой машины – 45 мм.

  Принцип работы:
– при проверке состояния межвитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
– при проверке полюсных катушек на наличие межвитковых замыканий принцип работы индикатора базируется на сравнении интегральных оценок качества импульсов напряжения на катушках;
– при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм).

Параметр Значение
При проверке катушек распределённых обмоток, уложенных в пазы, на наличие междувитковых замыканий и плохого качества междувитковой изоляции Ток в проверяемой катушке
При проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий Коэффициент различия напряжений на катушках (Кр)
Контролируемый диапазон Кр, % 0-99
Контролируемый диапазон Rи, МОм 0-500
Величина Кр при замыкании одного витка в катушке, % не менее 10
Амплитуда импульсного испытательного напряжения: При проверке катушек распределенных обмоток, В/виток - 1,2,4,8,16
При проверке катушек сосредоточенных обмоток, В - 400
Выходное постоянное напряжение при измерении Rи, В 1000(-100+100)
Индикация Светодиодная и светодиодная алфавитно-цифровая трехразрядная
Питание Автономное или от внешнего блока питания
Напряжение питания, В 5 (-1,0 + 0,6)
Потребляемая мощность, Вт, не более 4
Масса, кг, не более 0,5
