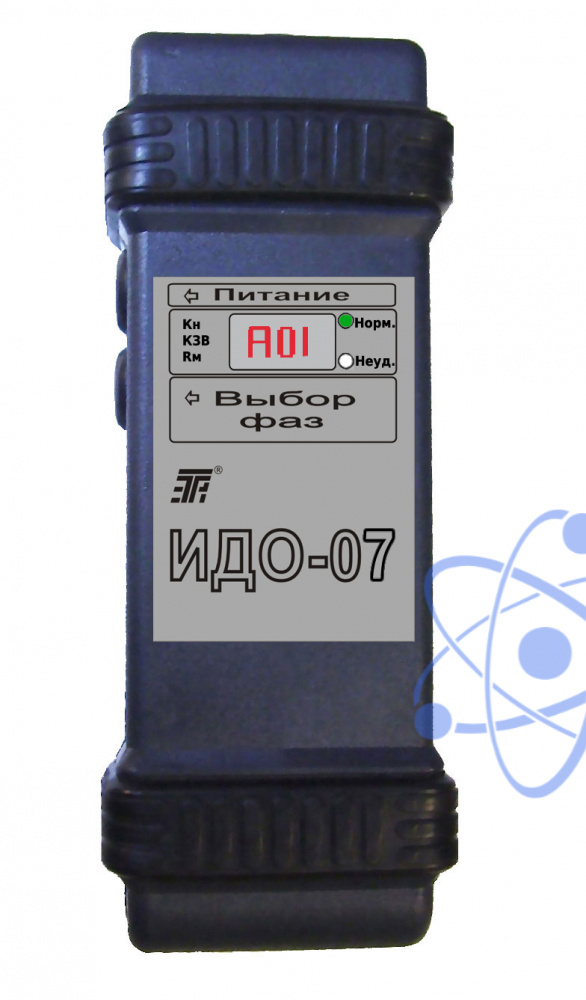

Назначение индикатора дефектов обмоток электрических машин ИДО-07:
Индикатор дефектов обмоток электрических машин ИДО-07 — это высокотехнологичный портативный прибор, предназначенный для надежного контроля состояния обмоток различных электрических машин. Этот инструмент позволяет идентифицировать широкий спектр проблем, включая:
-
Междувитковые короткие замыкания и обрывы фаз;
-
Неверные соединения в трехфазных обмотках;
-
Проблемы с изоляцией обмоток по отношению к корпусу и между обмотками.
ИДО-07 работает с напряжением до 1000 В и подходит как для испытаний собранных, так и разобранных машин. Прибор применяет методы измерения сопротивления и индуцированного тока, что делает его универсальным инструментом для диагностики.
В комплект поставки входят:
-
Индикатор дефектов обмоток,
-
Четыре аккумулятора типа AA,
-
Блок питания БПИД-2,
-
Соединительный кабель и индукционный датчик,
-
Инструкция по эксплуатации,
-
Компактный футляр для хранения.
Прибор ИДО-07 является надежным решением для проверки состояния электрических машин, обеспечивая высокую степень точности и надежности результатов диагностики. Чтобы купить ИДО-07, вы можете написать нам на почту, в социальных сетях или оставить заявку через форму на сайте. Уточнить цену ИДО-07 можно у консультантов по телефону. Инвестировав в данный инструмент, вы гарантируете себе эффективное решение проблем с обмотками электрических машин, что способствует их долговечности и безопасность в эксплуатации.
Принцип работы индикатора дефектов обмоток электрических машин ИДО-07:
- при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В, частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
- при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
