Назначение

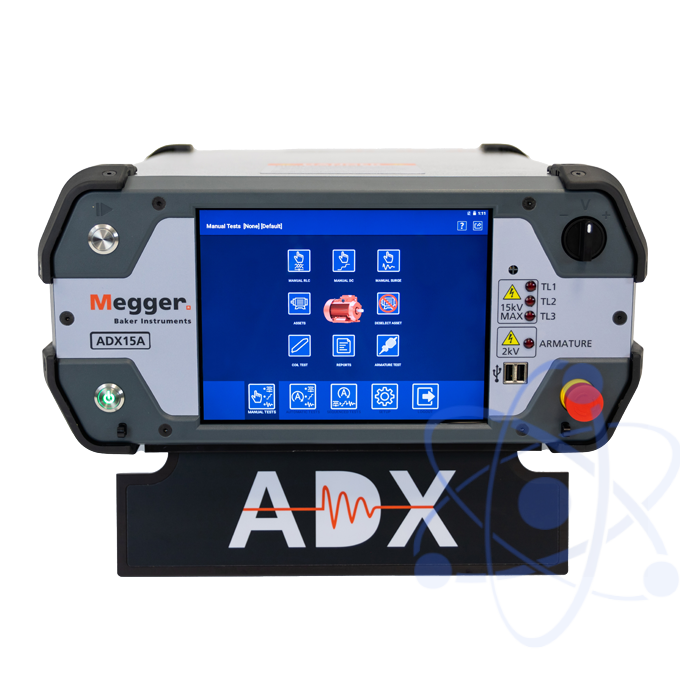

Megger Baker ADX — это инновационный прорыв в области испытания двигателей на современных рабочих местах с высокими требованиями. Программное обеспечение ADX, разработанное с использованием ОС Linux на базе ОС Android, легко обновляется по сети LAN или Wi-Fi. Прочный сенсорный экран с диагональю 10,4 дюйма с хорошей видимостью при падении солнечных лучей.
Основным требованием для надежного испытательного оборудования является наличие оптимального набора измерительных проводов. ADX соответствуют требованиям безопасности IEC61010 и имеют съемные измерительные провода Кельвина высокого/низкого напряжения с номинальным напряжением 16 кВ и большим раствором губок. Провода поставляются по отдельности или в комплектах, поэтому поврежденные провода можно заменять на рабочем месте, не отправляя оборудование в сервис, что экономит время и деньги.
Резервное питание внутренней аккумуляторной батареи позволяет перемещать ADX между единицами оборудования без необходимости повторного подключения в каждом новом месте.
Широкий выбор моделей и функций
В семейство ADX входят модели, предназначенные для проведения испытаний при напряжении до 15 кВ. Пять основных вариантов: 4 кВ, 6 кВ, 12 кВ, 15 кВ и 15 кВ-А (якорь). Подключите ADX к системе PPX, чтобы увеличить испытательное напряжение до 40 кВ для испытания высоковольтных единиц оборудования.
Доступные в ADX испытания включают следующее:
Все результаты испытаний хранятся локально в системе ADX. Они автоматически синхронизируются с облачным приложением панели управления PowerDB для пользователей с подключением к Интернету.
Результаты испытаний можно анализировать с помощью панели управления. Сравнение текущих и архивных данных может выявить тенденции к снижению производительности и другие проблемы, указывающие на необходимость принятия мер по обслуживанию единицы оборудования и предотвращению незапланированных простоев.
Встроенный генератор отчетов дает возможность просмотреть и распечатать результаты испытаний. Отчеты можно распечатывать на сетевом принтере из ADX по беспроводной связи или непосредственно на принтере, подключенном через USB. Панель управления PowerDB предоставляет безопасный доступ к данным для просмотра и загрузки отчетов в формате MS Word или PDF. Данные также можно экспортировать в других форматах, например CSV.
Система ADX может работать в автономном режиме, используя программное обеспечение PowerDB Print Engine для создания, редактирования и печати отчетов на локальном компьютере. Данные можно экспортировать из ADX на USB-накопитель, загрузить на локальный компьютер и редактировать как документ MS Word.
Программное обеспечение ADX позволяет пользователям создавать, просматривать и редактировать единицы оборудования, конфигурации испытаний, установки и маршруты. Подход, ориентированный на работу с единицей оборудования, предоставляет администраторам и руководителям все необходимые инструменты для настройки готового решения, что упрощает процесс испытания единицы оборудования для операторов.
Конфигурацию единицы оборудования можно выполнять непосредственно на ADX или удаленно с помощью панели управления PowerDB. Интегрированная система обеспечивает доступ с любого подключенного к Интернету устройства для создания и изменения единицы оборудования, конфигураций испытаний, установок и маршрутов. Независимо от места внесения изменений они автоматически синхронизируются между ADX и панелью управления PowerDB через Интернет.
Простота использования
Быстрое и точное испытание электродвигателей постоянного тока благодаря ADX. Системы ADX15A имеют встроенные возможности испытания якоря, поэтому нет необходимости устанавливать дополнительное оборудование. Результаты испытаний катушек возбуждения и дополнительных полюсов имеют специальную маркировку. Для тщательного анализа на наличие коротких замыканий, разрывов цепи, слабой межвитковой изоляции, дисбаланса в катушках и повреждений соединенных гребешков коллектора и уравнивателей можно выполнить испытания стержней на якоре постоянного тока.
Испытание электродвигателей высоким напряжением
Подключение ADX к системе Megger Baker PPX 30, 30A или 40 увеличивает возможности испытательного напряжения до 40 кВ, позволяя проводить испытания электродвигателей, генераторов и катушек с более высоким напряжением. Блоки питания выполняют импульсные испытания и испытания при высоком напряжении постоянного тока при использовании совместно с ADX.
Частичный разряд
Частичный разряд (PD) — это известное явление, которое возникает в двигателях со слабой или загрязненной изоляцией или при наличии пустот изоляции. Во время импульсных испытаний система ADX может обнаруживать PD между витками обмотки или катушки. Параметр можно выбрать и отрегулировать в конфигурации испытания.
Событие PD — это зарегистрированный уровень напряжения, который превышает заданный порог. PD может быть предшественником более серьезных повреждений в обмотке. При обнаружении PD во время импульсных испытаний события регистрируются для предоставления данных о качестве изоляции оборудования.
Методы обнаружения PD опираются на стандарт IEC 61934, который определяет уровень серьезности частичного разряда. В этих методах используются следующие четыре ключевых измерения:

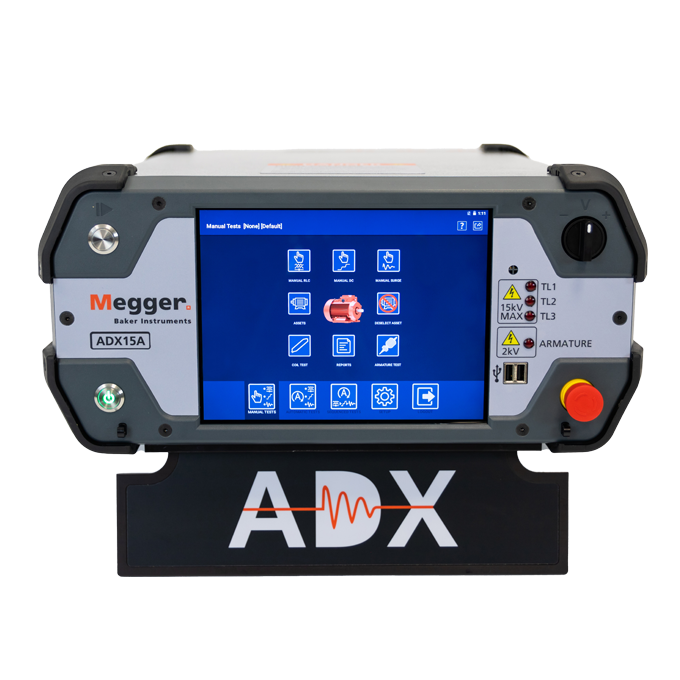

Megger Baker ADX — это инновационный прорыв в области испытания двигателей на современных рабочих местах с высокими требованиями. Программное обеспечение ADX, разработанное с использованием ОС Linux на базе ОС Android, легко обновляется по сети LAN или Wi-Fi. Прочный сенсорный экран с диагональю 10,4 дюйма с хорошей видимостью при падении солнечных лучей.
Основным требованием для надежного испытательного оборудования является наличие оптимального набора измерительных проводов. ADX соответствуют требованиям безопасности IEC61010 и имеют съемные измерительные провода Кельвина высокого/низкого напряжения с номинальным напряжением 16 кВ и большим раствором губок. Провода поставляются по отдельности или в комплектах, поэтому поврежденные провода можно заменять на рабочем месте, не отправляя оборудование в сервис, что экономит время и деньги.
Резервное питание внутренней аккумуляторной батареи позволяет перемещать ADX между единицами оборудования без необходимости повторного подключения в каждом новом месте.
Широкий выбор моделей и функций
В семейство ADX входят модели, предназначенные для проведения испытаний при напряжении до 15 кВ. Пять основных вариантов: 4 кВ, 6 кВ, 12 кВ, 15 кВ и 15 кВ-А (якорь). Подключите ADX к системе PPX, чтобы увеличить испытательное напряжение до 40 кВ для испытания высоковольтных единиц оборудования.
Доступные в ADX испытания включают следующее:
- Сопротивление обмотки
- Индуктивность
- Емкость
- Сопротивление изоляции (IR)
- Диэлектрическая абсорбция (DA)
- Коэффициент поляризации (PI)
- Испытания высоким напряжением постоянного тока (стандарт)
- Испытания высоким напряжением постоянного тока (ступенчатое изменение)
- Испытания высоким напряжением постоянного тока (непрерывное линейное изменение)
- Анализ импульсов с помощью EAR+™
- Частичный разряд при возникновении импульса
- Подход, ориентированный на работу с единицей оборудования, предоставляет операторам готовое решение для проведения испытаний
- Разделение единицы оборудования и установки обеспечивает больше данных о техническом состоянии оборудования и возможных неисправностях
- Безопасное программное обеспечение панели управления PowerDB для анализа на основе облачных технологий
- Выбор ручного, автоматического или последовательного испытания
- Контекстная справка на экране
- Адаптируемая функция поиска
- Инструменты управления единицей оборудования
- Испытания на основе настраиваемого маршрута
- Анализ соотношения площади межимпульсных и межфазных ошибок
- Импорт существующих баз данных из AWA и DX
- Операционная система Android
- Возможность беспроводного подключения к сети для печати отчетов и обновления программного обеспечения
- Порт HDMI для дублирования экранов
- Поддержка Wi-Fi и Bluetooth
- Внутренняя память SSD
- Встроенная подставка для просмотра
- Сенсорный экран с диагональю 10,4 дюйма с хорошей видимостью при падении солнечных лучей
- Новый графический пользовательский интерфейс
- 2 порта USB
- Промышленная водонепроницаемая полноценная QWERTY-клавиатура с классом защиты IP68 и со встроенным ковриком для мыши
- Съемные измерительные провода Кельвина высокого/низкого напряжения, соответствующие стандарту IEC61010
- Разъемы на задней панели для Ethernet, интерфейс блока питания, HDMI, последовательный порт, сигнализаторы дистанционного управления, аварийный останов и педальный переключатель
Все результаты испытаний хранятся локально в системе ADX. Они автоматически синхронизируются с облачным приложением панели управления PowerDB для пользователей с подключением к Интернету.
Результаты испытаний можно анализировать с помощью панели управления. Сравнение текущих и архивных данных может выявить тенденции к снижению производительности и другие проблемы, указывающие на необходимость принятия мер по обслуживанию единицы оборудования и предотвращению незапланированных простоев.
Встроенный генератор отчетов дает возможность просмотреть и распечатать результаты испытаний. Отчеты можно распечатывать на сетевом принтере из ADX по беспроводной связи или непосредственно на принтере, подключенном через USB. Панель управления PowerDB предоставляет безопасный доступ к данным для просмотра и загрузки отчетов в формате MS Word или PDF. Данные также можно экспортировать в других форматах, например CSV.
Система ADX может работать в автономном режиме, используя программное обеспечение PowerDB Print Engine для создания, редактирования и печати отчетов на локальном компьютере. Данные можно экспортировать из ADX на USB-накопитель, загрузить на локальный компьютер и редактировать как документ MS Word.
Программное обеспечение ADX позволяет пользователям создавать, просматривать и редактировать единицы оборудования, конфигурации испытаний, установки и маршруты. Подход, ориентированный на работу с единицей оборудования, предоставляет администраторам и руководителям все необходимые инструменты для настройки готового решения, что упрощает процесс испытания единицы оборудования для операторов.
Конфигурацию единицы оборудования можно выполнять непосредственно на ADX или удаленно с помощью панели управления PowerDB. Интегрированная система обеспечивает доступ с любого подключенного к Интернету устройства для создания и изменения единицы оборудования, конфигураций испытаний, установок и маршрутов. Независимо от места внесения изменений они автоматически синхронизируются между ADX и панелью управления PowerDB через Интернет.
Простота использования
- Настройте системы Megger Baker ADX в соответствии с вашими требованиями для испытаний
- Создайте единицу оборудования и назначьте тот тип конфигурации для проведения испытаний, который отвечает вашим требованиям
- Создавайте профили пользователей с паролями или без них
- Назначьте возможности испытания каждому пользователю
Быстрое и точное испытание электродвигателей постоянного тока благодаря ADX. Системы ADX15A имеют встроенные возможности испытания якоря, поэтому нет необходимости устанавливать дополнительное оборудование. Результаты испытаний катушек возбуждения и дополнительных полюсов имеют специальную маркировку. Для тщательного анализа на наличие коротких замыканий, разрывов цепи, слабой межвитковой изоляции, дисбаланса в катушках и повреждений соединенных гребешков коллектора и уравнивателей можно выполнить испытания стержней на якоре постоянного тока.
Испытание электродвигателей высоким напряжением
Подключение ADX к системе Megger Baker PPX 30, 30A или 40 увеличивает возможности испытательного напряжения до 40 кВ, позволяя проводить испытания электродвигателей, генераторов и катушек с более высоким напряжением. Блоки питания выполняют импульсные испытания и испытания при высоком напряжении постоянного тока при использовании совместно с ADX.
Частичный разряд
Частичный разряд (PD) — это известное явление, которое возникает в двигателях со слабой или загрязненной изоляцией или при наличии пустот изоляции. Во время импульсных испытаний система ADX может обнаруживать PD между витками обмотки или катушки. Параметр можно выбрать и отрегулировать в конфигурации испытания.
Событие PD — это зарегистрированный уровень напряжения, который превышает заданный порог. PD может быть предшественником более серьезных повреждений в обмотке. При обнаружении PD во время импульсных испытаний события регистрируются для предоставления данных о качестве изоляции оборудования.
Методы обнаружения PD опираются на стандарт IEC 61934, который определяет уровень серьезности частичного разряда. В этих методах используются следующие четыре ключевых измерения:
- Напряжение возникновения частичных разрядов (PDIV)
- Повторяющееся напряжение возникновения частичных разрядов (RPDIV)
- Повторяющееся напряжение гашения частичных разрядов (RPDEV)
- Напряжение гашения частичных разрядов (PDEV)
