Назначение устройства автоматизированного контроля КВИС-40:
для поиска и обнаружения во время капитальных ремонтов, в том числе после полной замены обмотки, скрытых дефектов изоляции лобовых частей, соединительных шин и бандажных металлических колец обмоток статоров (истирание, трещины, увлажнение, незавершенный пробой и т.п.);
для неразрушающего контроля во время капитальных ремонтов остаточной электрической прочности изоляции лобовых частей, соединительных шин и бандажных металлических колец обмоток статоров в местах видимых дефектов;
для контроля качества проведенного ремонта изоляции в местах дефектов;
для входного контроля изоляции резервных стержней при частичной или полной замене обмотки перед укладкой в статор;
для контроля изоляции восстановленных стержней обмотки статора.
Особенности устройства автоматизированного контроля КВИС-40:
портативный источник высокого напряжения;
высоковольтный неразрушающий контроль;
высокая чувствительность к дефектам;
мобильность и оперативность контроля;
невозможность при проведении испытаний повреждения изоляции и дополнительного усиления дефектов в силу маломощности устройства;
встроенные киловольтметр и микроамперметр.
Технические характеристики устройства автоматизированного контроля КВИС-40:
Параметр
Значение
Выходное регулируемое напряжение
2-40 кВ
Измеряемые токи утечки
0-100 мкА
Габаритные размеры приборного блока ИВН-40
300х170х270 мм
Напряжение питания
220 В
Потребляемая мощность
50 Вт
Масса
4 кг
Условия эксплуатации установки
температура окружающей среды от +10 С° до +40 С°
максимальная влажность воздуха до 75% при температуре +30 С°
№
Наименование
Количество
1.

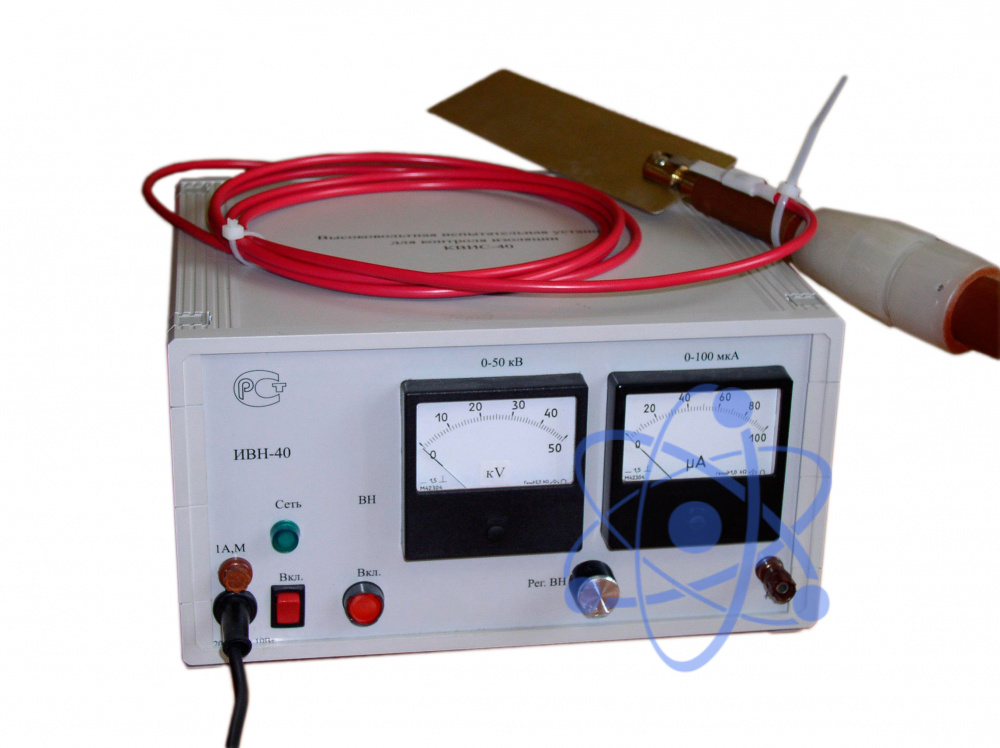

Приборный блок ИВН-40
1
2.
Кабель высоковольтный - 3,5 м
1
3.
Высоковольтная испытательная штанга в футляре
1
4.
Электрод узкий
1
5.
Электрод широкий
1
6.
Паспорт, техническое описание и инструкция по эксплуатации
