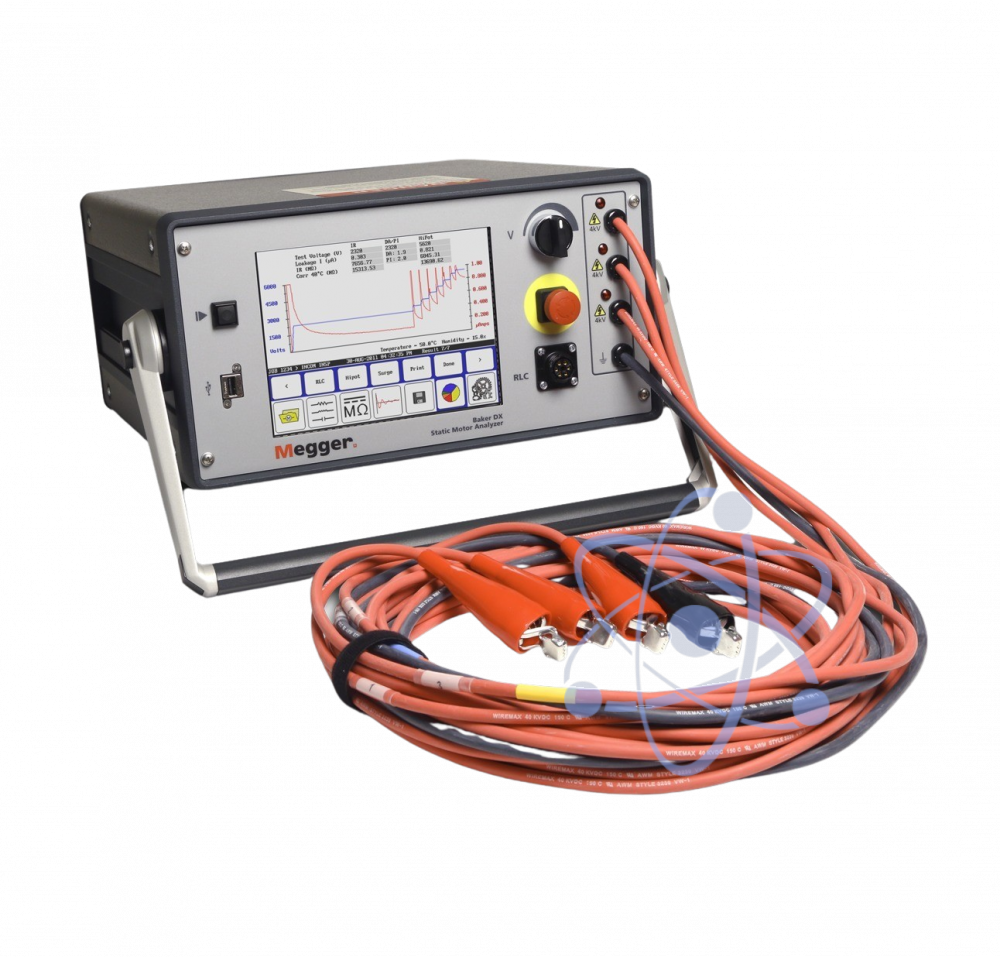

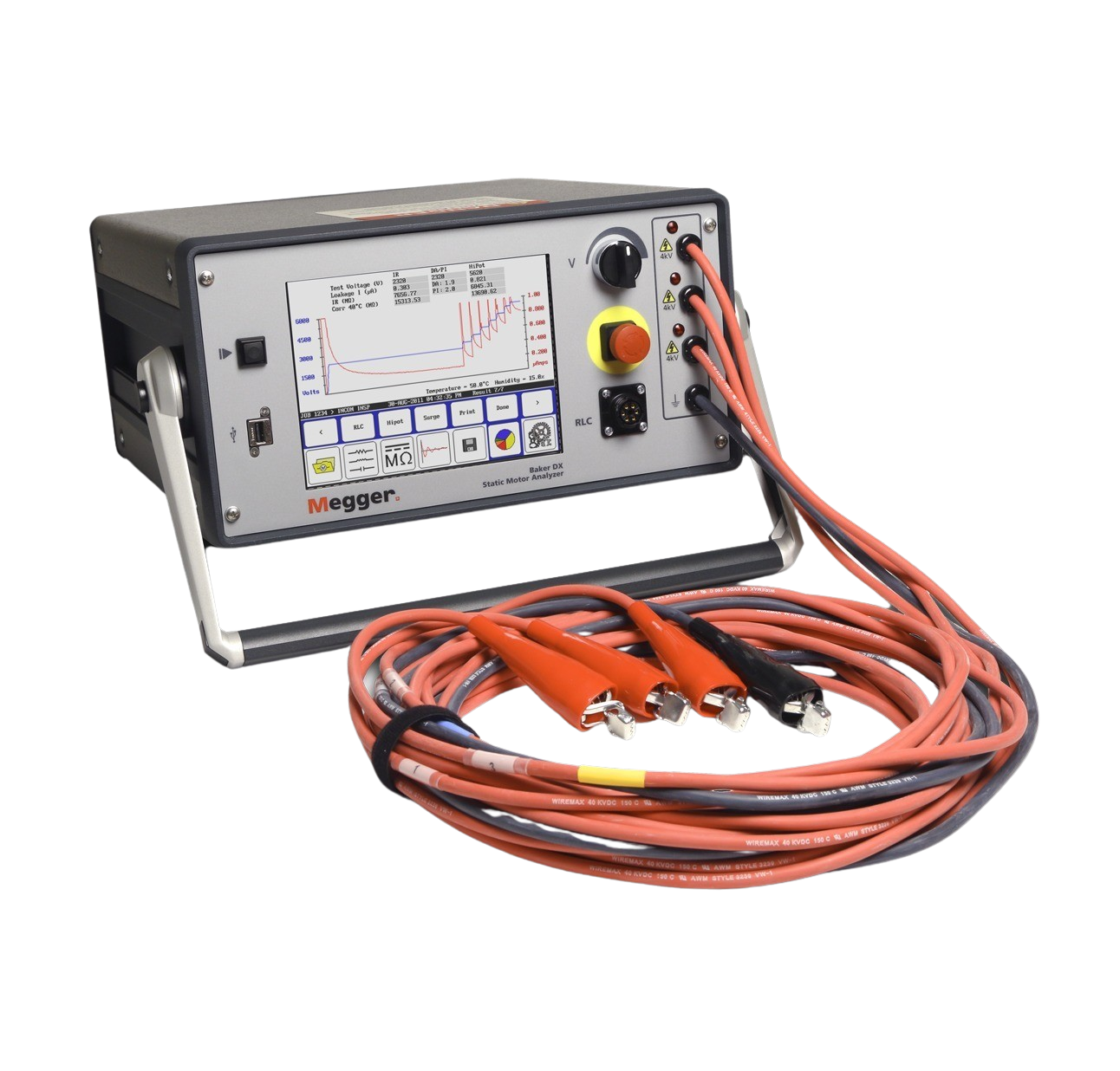

Назначение
Анализаторы Baker DX позволяют обнаруживать общие электрические неисправности промышленных электродвигателей. В нешаблонных и шаблонных катушках и обмотках анализатор DX может выявить проблемы, связанные с неправильным количеством витков, калибром или материалом проводов. Он также способен обнаруживать размыкание, обратную полярность и дисбаланс обмоток. Данные анализаторы позволяют обнаружить ранние признаки возникновения слабых мест и дефектов изоляции в обмотках, между фазами, между обмотками и в корпусной изоляции. С их помощью можно определить, влияет ли загрязнение химическими веществами, влага, пыль или грязь на прочность изоляции. Кроме того, они обнаруживают проблемы с соединениями электродвигателей, в т. ч. слабые места изоляции питающих кабелей, дисбаланс, размыкание или высокое сопротивление.
Универсальность
Анализаторы DX поставляются в разных конфигурациях и могут иметь только нужные вам функции: испытания изоляции обмотки, испытания корпусной изоляции, испытания конструкции обмотки низким напряжением, проверка максимального испытательного напряжения и количества выводов. В качестве опций доступны импульсные испытания с частичным разрядом (ЧР), испытания катушки с низким полным сопротивлением, а также соединения, позволяющие проводить испытания высоким напряжением при помощи источников питания (например, новые источники питания PPX).
Простота использования

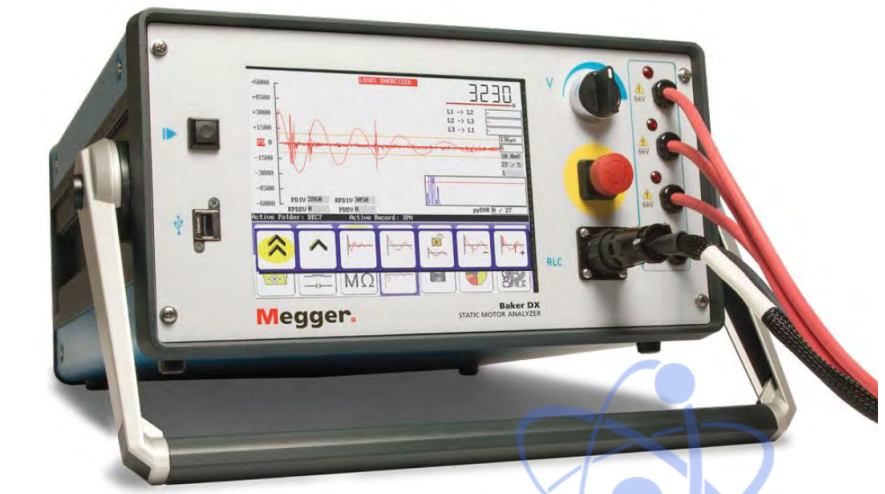

Анализаторы Baker DX имеют сенсорный экран с интуитивно понятным интерфейсом пользователя, позволяющим легко выполнить любое испытание. Благодаря малому весу переносной конструкции изделие можно использовать не только в мастерской, но и на месте установки. Отчеты можно сгенерировать и распечатать при помощи USB-интерфейса. Данные анализаторы позволяют быстро выполнить единообразные испытания сотен катушек. В одной записи можно сохранить до 400 результатов испытаний катушек.
Полный спектр испытаний
Анализатор DX позволяет выявлять общие проблемы с изоляцией и электрическими системами промышленных электродвигателей. Оптимальный набор испытаний, соответствующий требованиям стандартов, включает в себя:
Необходимо помнить, что некоторые испытания требуют использования дополнительных опций (см. таблицу далее).
Данные анализаторы имеют следующие особенности:
Всесторонний анализ электродвигателей при помощи анализаторов серии DX
Анализатор Baker DX позволяет выполнять разнообразные испытания для выявления различных проблем с электродвигателями. В следующей таблице приведена информация о проблемах, которые могут быть выявлены при помощи разных испытаний. Для проведения некоторых испытаний требуются опциональные модули, подключаемые к анализатору DX.
Анализаторы Baker DX позволяют обнаруживать общие электрические неисправности промышленных электродвигателей. В нешаблонных и шаблонных катушках и обмотках анализатор DX может выявить проблемы, связанные с неправильным количеством витков, калибром или материалом проводов. Он также способен обнаруживать размыкание, обратную полярность и дисбаланс обмоток. Данные анализаторы позволяют обнаружить ранние признаки возникновения слабых мест и дефектов изоляции в обмотках, между фазами, между обмотками и в корпусной изоляции. С их помощью можно определить, влияет ли загрязнение химическими веществами, влага, пыль или грязь на прочность изоляции. Кроме того, они обнаруживают проблемы с соединениями электродвигателей, в т. ч. слабые места изоляции питающих кабелей, дисбаланс, размыкание или высокое сопротивление.
Универсальность
Анализаторы DX поставляются в разных конфигурациях и могут иметь только нужные вам функции: испытания изоляции обмотки, испытания корпусной изоляции, испытания конструкции обмотки низким напряжением, проверка максимального испытательного напряжения и количества выводов. В качестве опций доступны импульсные испытания с частичным разрядом (ЧР), испытания катушки с низким полным сопротивлением, а также соединения, позволяющие проводить испытания высоким напряжением при помощи источников питания (например, новые источники питания PPX).
Простота использования
Анализаторы Baker DX имеют сенсорный экран с интуитивно понятным интерфейсом пользователя, позволяющим легко выполнить любое испытание. Благодаря малому весу переносной конструкции изделие можно использовать не только в мастерской, но и на месте установки. Отчеты можно сгенерировать и распечатать при помощи USB-интерфейса. Данные анализаторы позволяют быстро выполнить единообразные испытания сотен катушек. В одной записи можно сохранить до 400 результатов испытаний катушек.
Полный спектр испытаний
Анализатор DX позволяет выявлять общие проблемы с изоляцией и электрическими системами промышленных электродвигателей. Оптимальный набор испытаний, соответствующий требованиям стандартов, включает в себя:
- сопротивление обмотки;
- измерение индуктивности;
- измерение емкости;
- измерение полного сопротивления;
- измерение фазового угла и коэффициента энергопотерь/фактора качества;
- измерение сопротивления изоляции;
- испытание диэлектрической абсорбции (DA);
- испытание показателя поляризации (PI);
- испытание ступенчатым напряжением;
- испытание высоким напряжением постоянного тока;
- импульсное испытание;
- импульсное испытание с частичным разрядом (ЧР);
- проверка влияния ротора (RIC).
Необходимо помнить, что некоторые испытания требуют использования дополнительных опций (см. таблицу далее).
Данные анализаторы имеют следующие особенности:
- максимальное испытательное напряжение 4-40 кВ для проведения испытаний на любых электродвигателях и катушках (от электродвигателей мощностью менее 1 л. с. до генераторов мощностью в несколько мегаватт);
- возможность проведения испытаний высоким и низким напряжением для цепей и изоляции электродвигателей при помощи одного прибора;
- интуитивно понятный графический интерфейс пользователя с большим сенсорным экраном, которым можно управлять даже в перчатках;
- интерфейс для USB-принтера и флеш-накопителя, позволяющий легко распечатывать отчеты и передавать данные;
- режим обмотки для быстро проведения испытаний обмоток и сохранения данных.
Всесторонний анализ электродвигателей при помощи анализаторов серии DX

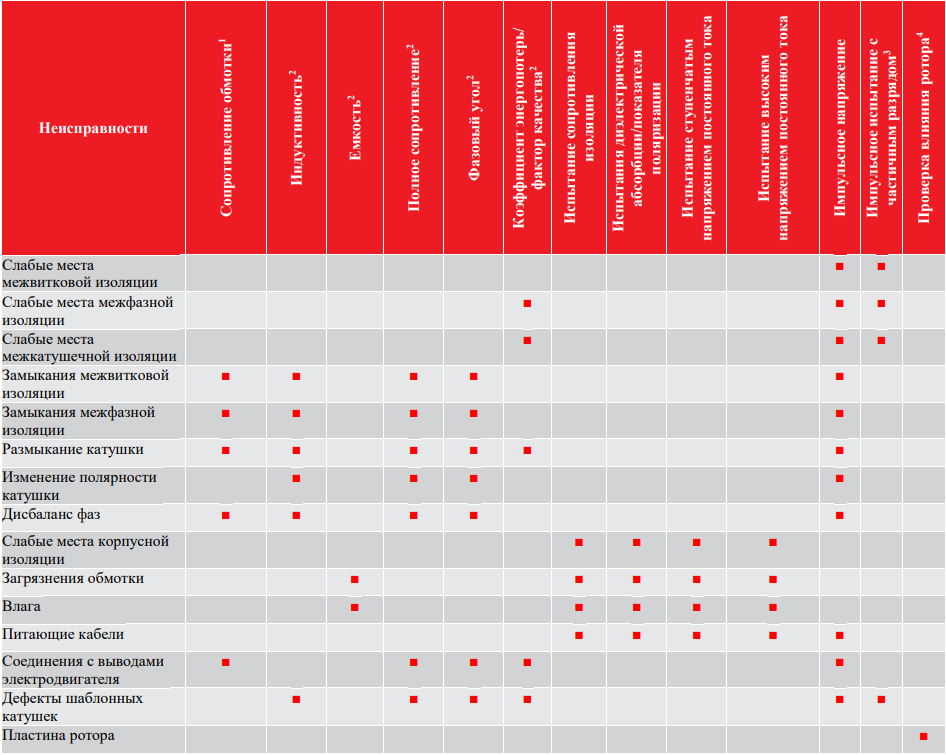

Анализатор Baker DX позволяет выполнять разнообразные испытания для выявления различных проблем с электродвигателями. В следующей таблице приведена информация о проблемах, которые могут быть выявлены при помощи разных испытаний. Для проведения некоторых испытаний требуются опциональные модули, подключаемые к анализатору DX.
- Необходима опция для измерения сопротивления обмотки
- Необходима опция для измерения индуктивности/емкости
- Необходима опция для испытания с частичным разрядом (ЧР)
- Необходима опция для проверки влияния ротора (RIC)
