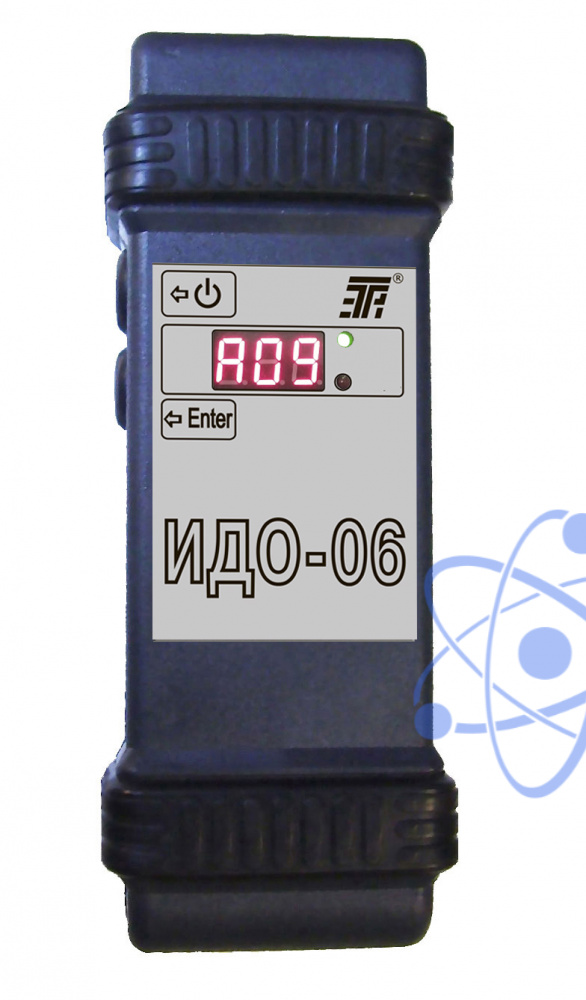

ИДО-06 — индикатор дефектов обмоток электрических машин

Производитель

ТЭТРА LTD

Гарантия

24 мес

Артикул

31041

Оригинальный прибор

В наличии на центральном складе 20 шт.

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение индикатора дефектов обмоток электрических машин ИДО-06:

Индикатор дефектов обмоток электрических машин ИДО-06 предназначен для контроля трехфазных обмоток электрических машин.

ИДО-06 - обеспечивает обнаружение:

Междувитковых замыканий;
Обрыва проводников;
Неправильного соединения схемы обмотки;
Неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В - без демонтажа и разборки последней.

Принцип работы индикатора ИДО-06:

При проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными.
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Технические характеристики индикатора ИДО-06:

Параметр		Значение
Контролируемые параметры	при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз	коэффициент несимметрии фазных токов (Кн)
	при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками	сопротивление изоляции (Rи)
Контролируемый диапазон Кн, %		0 - 99
Контролируемый диапазон Rи, МОм		0-500
Чувствительность (величина Кн при замыкании одного витка в фазе), %		не менее 10
Выходное постоянное напряжение при измерении Rи, В		1000 ±100
Индикация		светодиодная и светодиодная алфавитно-цифровая трехразрядная
Питание		автономное или от внешнего блока питания
Напряжение питания, В		5 (-1,0+0,6)
Потребляемая мощность, Вт		не более 3
Габаритные размеры, мм		205 х 80 х 50
Масса, кг		не более 0,5

№	Наименование	Количество
1.	Индикатор дефектов обмоток электрических машин ИДО-06	1
2.	Аккумулятор (размер АА)	4
3.	Блок питания БПИД-2	1
4.	Кабель соединительный	1
5.	Провод соединительный	2
6.	Руководство по эксплуатации	1
7.	Футляр	1
