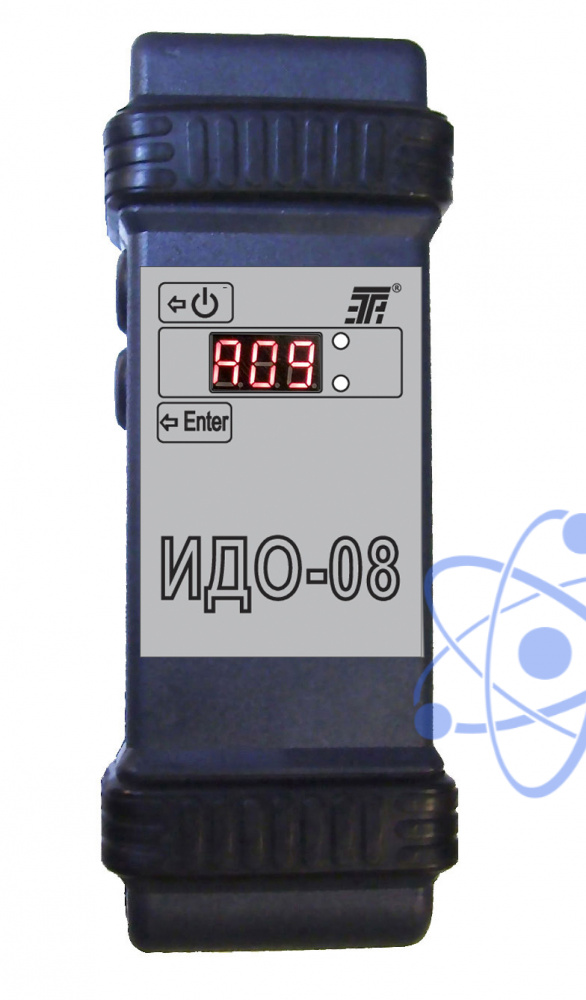

ИДО-08 – это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДО-08 – обеспечивает проверки:
- трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
- катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;
- состояния изоляции обмоток относительно корпуса машины и между обмотками;
- последовательности фаз обомок трехфазных двигателей и источников их питания.
ИДО-08 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).
Принцип работы:
– при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
– при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой до 3 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
– при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0.5 МОм);
– при проверке последовательности фаз обмоток трехфазных двигателей трехфазная система напряжений на выводах обмотки исследуемого двигателя генерируется вращением его ротора вручную;
– при проверке последовательности фаз источника питания трехфазного двигателя анализируется трехфазная система напряжений, которые генерируются на зажимах соединительного кабеля индикатора, размещенных на поверхности изоляции фазных проводов источника питания (без контакта с проводниками).
