СИ-10-50 — устройство сигнализации искрения в щеточно-контактном аппарате электрических машин

СИ-10-50 — устройство сигнализации искрения в щеточно-контактном аппарате электрических машин

СИ-10-50 — устройство сигнализации искрения в щеточно-контактном аппарате электрических машин


Производитель:
Прочие
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение устройства сигнализации СИ-10-50:

СИ предназначен для непрерывного контроля щеточно-контактных аппаратов (ЩКА) главного генератора или возбудителя и своевременного предупреждения о недопустимом уровне искрения в щеточно-контактном аппарате турбо- и гидрогенераторов, электродвигателей и генераторов постоянного тока  (сигнализации о повышенном  искрении на одной или нескольких щетках). При появлении искрения выше уставки срабатывания устройство выдает сигнал на  щит управления.

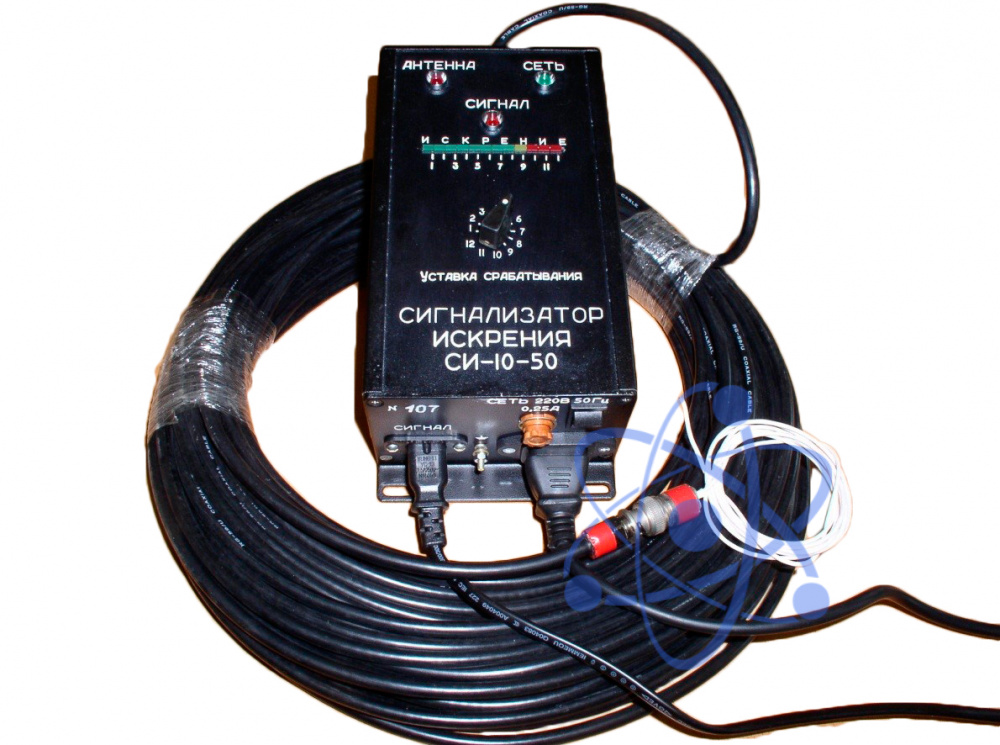

Устройство состоит из приборного блока, антенны и  коаксиального  кабеля типа РК. Антенна устанавливается непосредственно под кожухом щеточно-контактного аппарата (ЩКА), а приборный блок – в месте, удобном для персонала станции (камера возбуждения, газовый пост…), кабель связи с антенной  – до 50 м.

СИ является восстанавливаемым изделием и относится к стационарному оборудованию, эксплуатируемому в производственных помещениях электростанции.

Устройство прошло успешные испытания по программе РАО ЕЭС России,  запатентовано и имеет сертификат соответствия.

Особенности устройства сигнализации СИ-10-50:

  • высокая чувствительность устройства (даже на «темновое искрение»);
  • отсутствие гальванического подключения к системе возбуждения;
  • надежность, простота монтажа и эксплуатации;
  • устойчивость к помехам от систем возбуждения;
  • универсальность и возможность работать с любыми системами возбуждения;
  • адаптированность выходного сигнала к различным схемам сигнализации на БЩУ или ЦЩУ;
  • возможность изменения уставки срабатывания (12 уровней);
  • возможность подключения устройства к регистрирующему прибору или к компьютеру (имеет потенциальный (0-10В) и токовый (0-5 мА) выходы);
  • цепь сигнализации имеет нормально разомкнутые «сухие» контакты;
  • опция ИОС (индикатор отсутствия сигнала связи с антенной);
  • опция наружной регулировки связи с антенной.

Технические характеристики устройства сигнализации СИ-10-50:

Параметр Значение
Выход токовый или потенциальный
Цепь сигнализации "сухой" нормально разомкнутый контакт
Длина кабеля связи до 50 м
Потребляемая мощность 10 Вт
Питание 220 В, 50 Гц
Габаритные размеры приборного блока 185х105х70 мм
Масса 0,5 кг
Наименование Количество
1. Приборный блок 1
2. ВЧ кабель связи с антенной (25 м), (длина по согласованию с Заказчиком) 1
3. Антенна 1
4. Шнур питания 1
5. Шнур сигнализации 1
6. Шнур для выхода на ПК 1
7. Техническое описание и инструкция по эксплуатации 1
