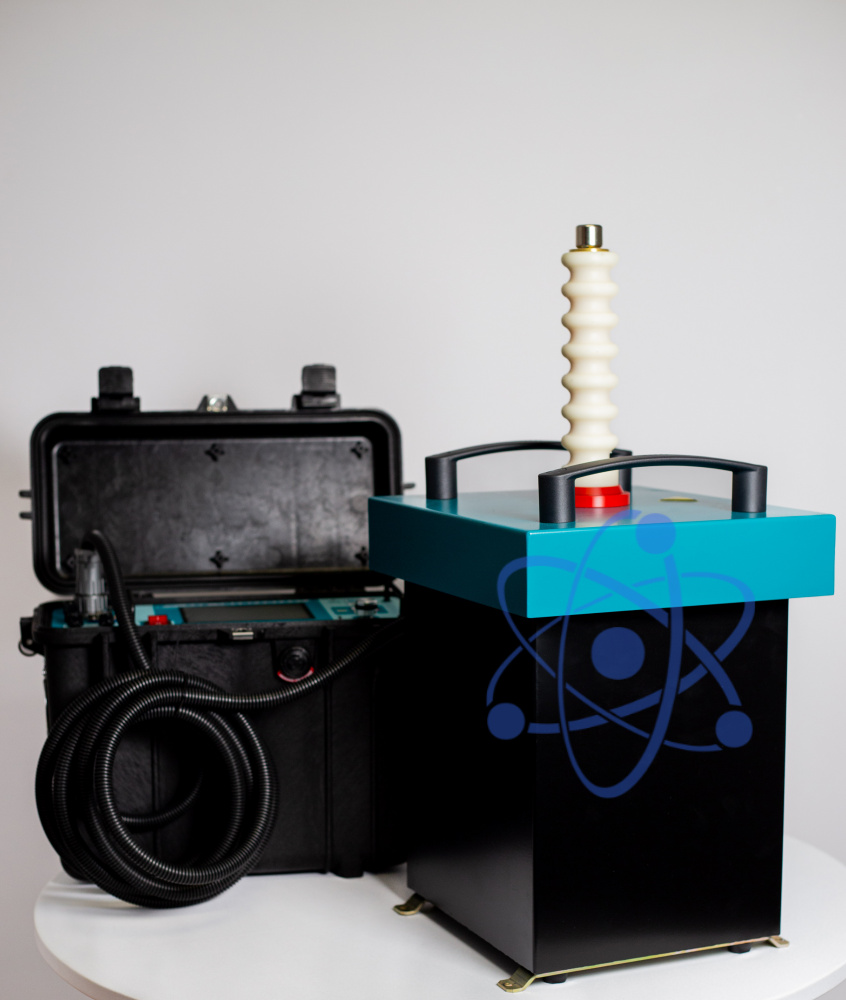

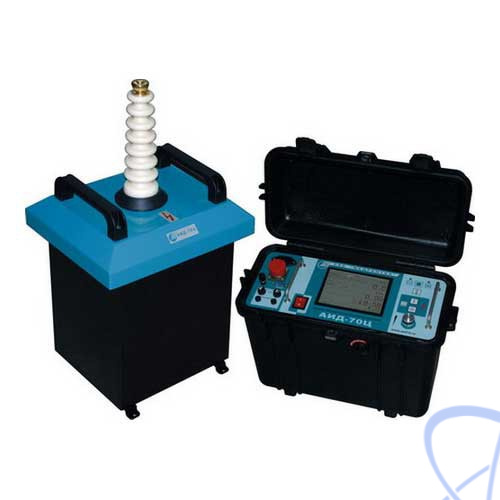

Аппарат испытания диэлектриков цифровой АИД-70Ц

АИД-70Ц — аппарат испытания диэлектриков цифровой

Производитель

МЕДРЕНТЕХ

Гарантия

12 мес

Межповерочный интервал

12 мес

Артикул

20003

Оригинальный прибор

Сертификат дилера

png

В наличии на центральном складе 2 шт.

2 594 268 ₸Цена с НДС

Запросить КП

Запросить индивидуальные условия

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Цифровой прибор для испытаний диэлектриков АИД-70Ц используется с целью измерения электрической прочности изоляции высоковольтных силовых кабелей, всевозможных изоляционных материалов и устройств, которые работают в системах высокого напряжения. Этот прибор может выступать в роли источника высокого напряжения как для переменного, так и для постоянного тока.

Аппарат испытания диэлектриков АИД-70Ц предлагает расширенные функции по сравнению с классическим прибором АИД-70М. Его особенности включают следующие характеристики:

Встроенная память для сохранения параметров пяти наиболее часто выполняемых испытаний, таких как изоляторы, разрядники, выключатели и кабели на 6,3 и 10 кВ.
Выбор режимов работы: специалист может переключаться между ручным и автоматическим режимами. В автоматическом режиме возможно задать значение испытательного напряжения с шагом 0,5 кВ, а также задать скорость повышения напряжения, параметры защиты и время испытания. Вся информация о параметрах и результатах отображается на ярком 6-дюймовом ЖК-дисплее.
Управление прибором происходит через энкодер, что позволяет оператору легко настраивать пользовательские режимы испытаний и вносить коррективы, вводя поправочные коэффициенты.

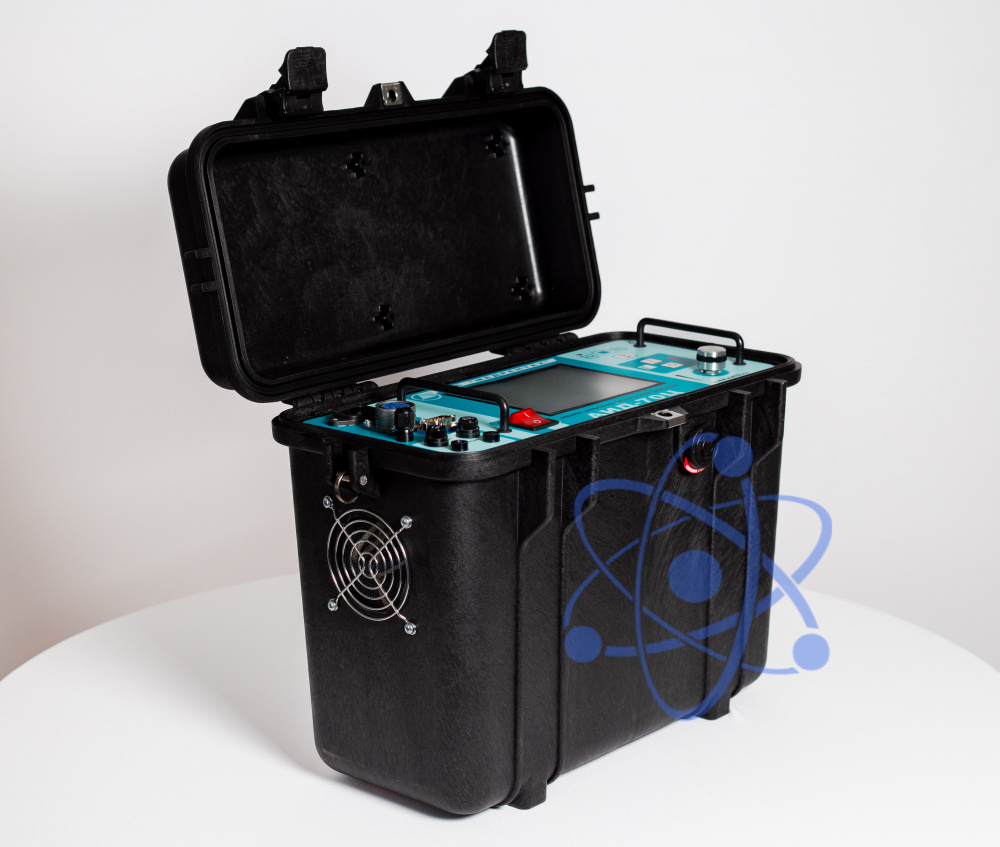

Возможность печати протоколов испытаний (опционально). Пульт управления выполнен из прочного пластика и оснащен удобной ручкой для переноски, что делает его идеальным для стационарного использования.

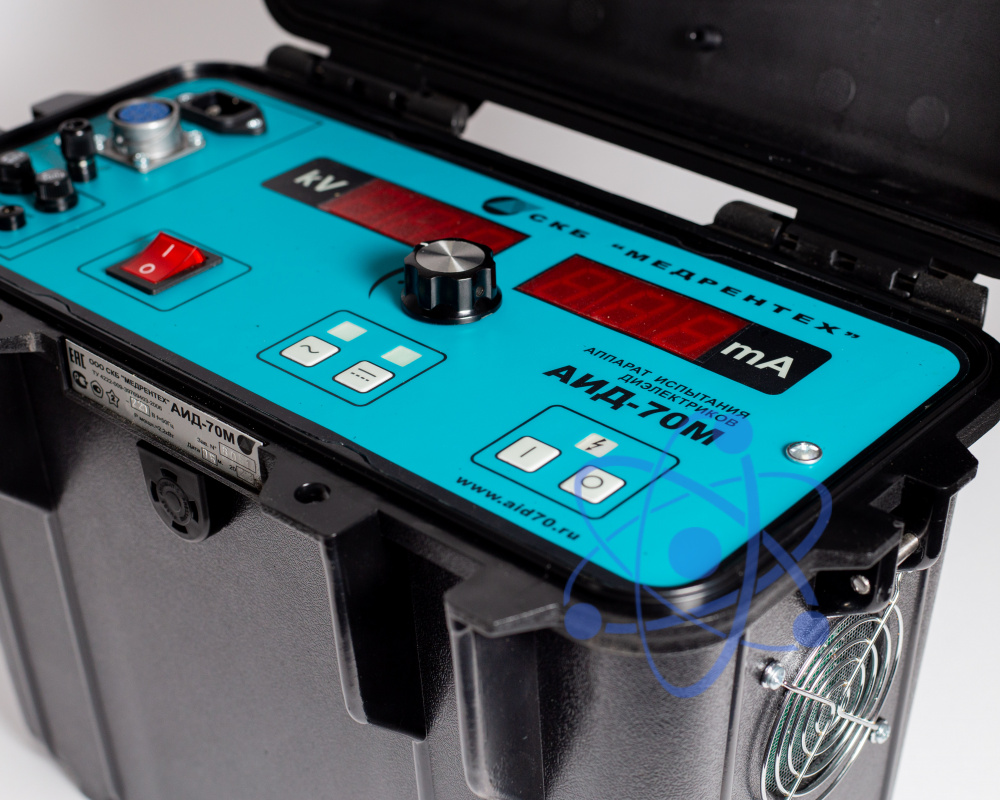

Аналогом этого прибора АИД-70Ц является АИД-70М, который успешно производится на протяжении нескольких лет и зарекомендовал себя как надежный аппарат для высоковольтных испытаний и генерации напряжения. В цифровой аппарат испытания диэлектриков АИД-70Ц внедрена микропроцессорная система для обработки сигналов и управления силовой частью, что повысило точность измерений и добавило новые удобные функции. Прибор оборудован двухконтурной системой стабилизации, которая гарантирует точность поддержания заданного напряжения и исключает колебания. Это достигается за счет раздельного контроля за колебаниями напряжения электросети и нагрузочного тока, что позволяет оптимизировать сигнал для автотрансформатора. Уточнить цену АИД-70Ц можно у консультантов. Они же помогут подобрать устройства и купить АИД-70Ц с доставкой.

Аппарат обеспечивает на выходе регулирование напряжения постоянного тока отрицательной полярности (амплитудное значение) в диапазоне от 2 до 70 кВ с шагом 0,3 кВ.
Аппарат обеспечивает на выходе регулирование напряжения переменного тока (действующее значение) в диапазоне от 2 до 50 кВ с шагом 0,2 кВ.
Допускаемая относительная погрешность измерения напряжения в диапазоне: – от 10 до 70 кВ постоянного напряжения не превышает ± 3 %; – от 10 до 50 кВ переменного напряжения не превышает ± 3 %.
Минимальное выходное напряжение аппарата (1 ± 1) кВ. Его величина определяется конструктивными особенностями автотрансформатора, установленного в пульте управления.
Амплитуда пульсации испытательного напряжения постоянного тока не более 3 %.
Коэффициент несинусоидальности испытательного напряжения переменного тока не более 5 %.
Максимальный рабочий постоянный ток аппарата (амплитудное значение): – в диапазоне напряжений от 2 до 60 кВ 10 мА; – в диапазоне напряжений от 60 до 70 кВ 5 мА.
Измерение силы постоянного тока проводится на основном диапазоне измерения 1-10 мА с шагом 0,1 мА, на дополнительном диапазоне измерения 0,1-1 мА с шагом 0,01 мА.
Максимальная выходная мощность аппарата 0,6 кВ·А.
Максимальное время работы аппарата в режиме постоянного тока 10 мин.
Минимальное время выключенного состояния аппарата 5 мин.
Максимальный рабочий переменный ток аппарата (действующее значение): – в диапазоне от 2 до 40 кВ 50 мА. – в диапазоне от 40 до 50 кВ 20 мА.
Измерение силы переменного тока проводится на основном диапазоне измерения 5-50 мА с шагом 0,1 мА, на дополнительном диапазоне измерения 0,5-5 мА с шагом 0,01 мА.
Максимальное время работы аппарата в режиме переменного тока составляет: – при мощности, подаваемой в нагрузку, от 1,8 до 2,0 кВт 1 мин; – при мощности, подаваемой в нагрузку, от 1,5 до 1,8 кВт 5 мин; – при мощности, подаваемой в нагрузку, от 1,0 до 1,5 кВт 10 мин; – при мощности, подаваемой в нагрузку до 1,0 кВт 1 ч. Минимальное время выключенного состояния аппарата 5 мин.
Допускаемая приведенная погрешность при измерении силы тока не превышает – на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА ± 5 %; – на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА ± 5 %.
Максимальная активная мощность, потребляемая аппаратом из питающей сети, не более 2,2 кВт.
Аппарат имеет устройство защиты, отключающее высокое напряжение при достижении на выходе: – напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ; – напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ; – силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА; – силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА;

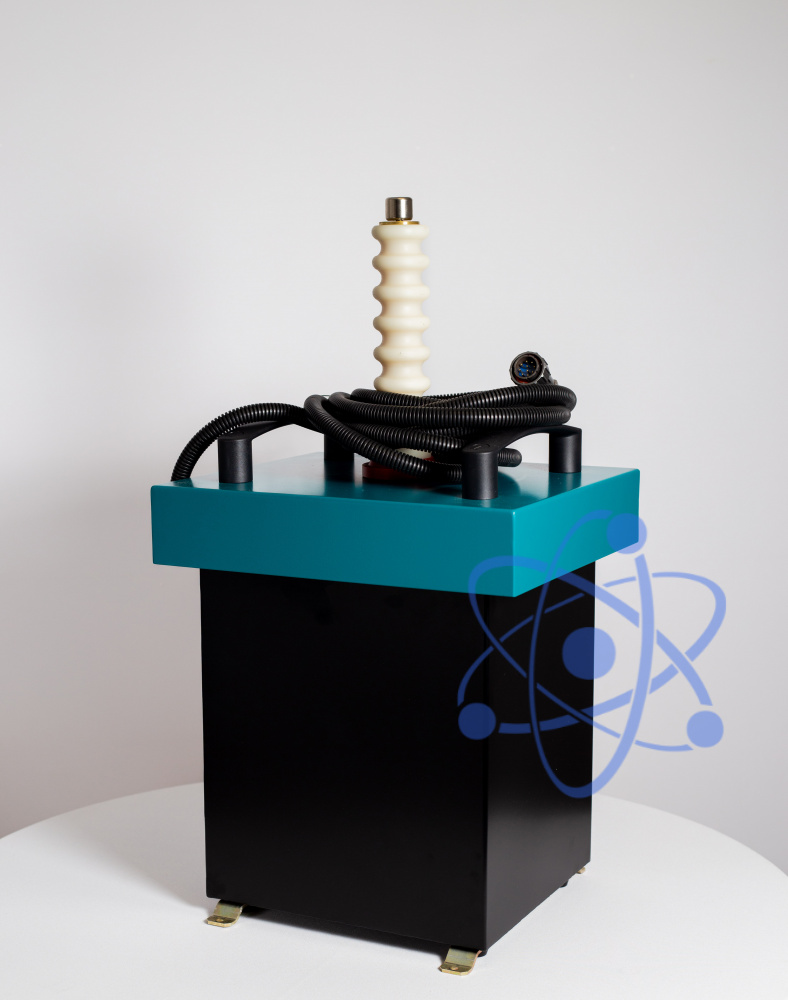

Габаритные размеры составных частей аппарата, не более – пульт управления 415х220х345 мм; – генератор высоковольтный 335х285х630 мм. Масса составных частей аппарата, не более – пульт управления 16 кг; – генератор высоковольтный 38 кг.
Средний срок службы аппарата не менее 6 лет.

№	Наименование	Количество
1	Пульт управления	1
2	Генератор высоковольтный	1
3	Комплект ЗИП	1
4	Кабель сетевого питания аппарата	1
5	Провод заземления	2
6	Документация	1

СК-70

— высоковольтный силиконовый кабель

В наличии

Запросить цену

УЭП

— установка электрозащитная передвижная

Под заказ

2 148 120 ₸

СКВИЛ-70

— кабель для подключения к объектам испытаний установок

Под заказ

Запросить цену

Термопринтер

— для аппаратов испытания диэлектриков

Под заказ

Запросить цену

АИСТ-ВН

— высоковольтная нагрузка

Под заказ

Запросить цену

АВН-70М

— активная высоковольтная нагрузка

Под заказ

Запросить цену

АВН-70

— активная высоковольтная нагрузка

Под заказ

Запросить цену

СКАТ-70П

— приставка измерительная (базовая комплектация)

Под заказ

1 586 304 ₸

Документация для АИД-70Ц — аппарат испытания диэлектриков цифровой

АИД-70М

— аппарат испытания диэлектриков

Под заказ

Реестр СИ РК

2 429 028 ₸

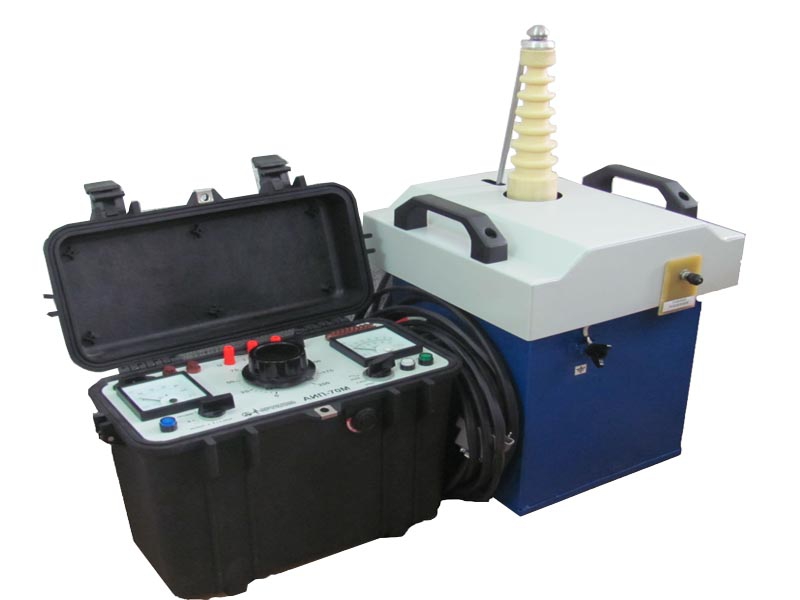

АИП-70М
