Назначение активной высоковольтной нагрузки АВН-70:
Нагрузка АВН-70М является модификацией АВН-70 и предназначена для проведения испытаний различных видов высоковольтного и низковольтного электро-технического оборудования не только в стационарных лабораториях, но и в полевых условиях выездными бригадами.
Описание активной высоковольтной нагрузки АВН-70:

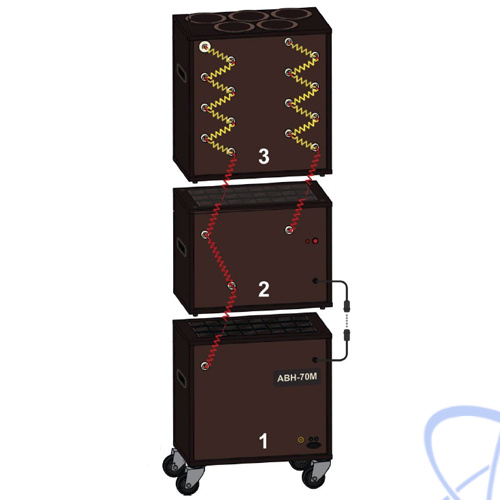

АВН-70М состоит из трех модулей, сборка которых в единую конструкцию производится непосредственно вблизи объекта испытаний. Вес одного модуля не превышает 15 кг.
Принцип коммутации резисторных сборок АВН-70М перемычками на передней панели позволяет пользователям реализовать несколько десятков схем соединений для получения требуемых значений нагрузок в диапазоне от 0.75 МОм до 68 МОм.
Параметры АВН-70М полностью соответствуют всем требованиям методики поверки 2АМБ.169.001-01 МП аппаратов испытания диэлектриков «АИД-70М».
АВН-70М может использоваться для проведения поверок аппаратов АИД-70М, АИД-70Ц, Аист 50/70, СКАТ-70, АИП-70 и других. В соответствии с требованиями методики поверки «АИД-70М» нагрузка с различными значениями сопротивлений позволяет выполнить:
- Проверку автоматического отключения высокого напряжения при превышении предельных значений токов и напряжений.
- Определение относительной погрешности измерения амплитудных значений напряжений постоянного и переменного тока.
- Определение погрешностей измерения постоянного тока амперметрами, встроенными в аппараты высокого напряжения.
В качестве элементов нагрузки используются сборки из термостойких резисторов, впаянных в печатные платы. Сборки резисторов закреплены между боковыми стенками каркасов с помощью диэлектрических шпилек. Все соединения между сборками резисторов внутри блоков выполнены специальным высоковольтным проводом с высокотемператур-ной силиконовой изоляцией.
При сборке нагрузки модули устанавливаются друг на друга в определенной после-довательности. Электрические цепи между модулями 1 и 2 соединяются с помощью специ-ального разъема.
Для эффективного отвода тепла, выделяющегося в резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены в нижнем блоке. Забор воздуха осуществляется через отверстия в днище корпуса блока. Корпуса всех блоков имеют отверстия в нижних и верхних панелях для прохода потока воз-духа.
Аварийное включение вентиляторов осуществляет термореле со встроенным датчи-ком температуры.
Схема включения нагрузки предусматривает подключение эталонного амперметра между клеммами «НН» и «Земля». Для защиты низковольтной цепи нагрузки установлены разрядники.
Задание (набор) необходимых параметров нагрузки осуществляется коммутацией единичных модулей с помощью перемычек со штекерами. Контактные клеммы размещены на передней панели корпуса нагрузки.
Транспортировка АВН-70М осуществляется в специальных ящиках.
