Назначение высоковольтной нагрузки РВН-100:
Резистивная высоковольтная нагрузка РВН-100, предназначена для решения широкого круга задач, возникающих при тестировании различных высоковольтных источников питания (про-верка работоспособности, качество вырабатываемой электроэнергии и др.).
При проведении метрологических поверок аппаратов АВИЦ всех модификаций (70 кВ; 80 кВ; 120 кВ и 175 кВ) нагрузка РВН-100 позволяет определять относительную основную погрешность измере-ний силы переменного тока промышленной частоты, а также силы по-стоянного тока в соответствии с утвержденной методикой поверки МП 206.1-097-2016.
Описание высоковольтной нагрузки РВН-100:

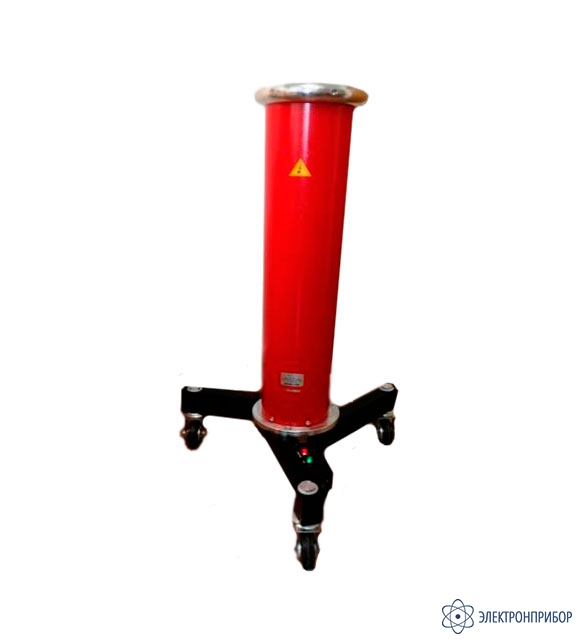

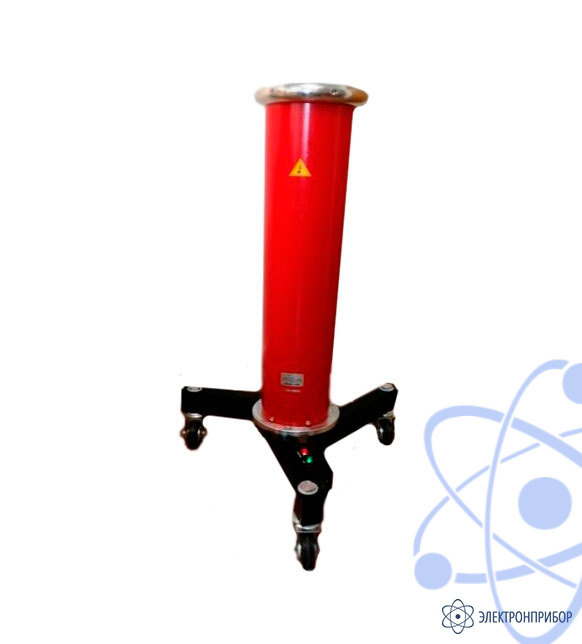

РВН-100 представляет собой компактное высоковольтное устройство, устанавливаемое рядом с объектом испытаний на ограждаемой испытательной площадке.
В качестве элементов в РВН-100 используются резисторы С2-33, которые соединены в последовательно - параллельные экранированные сборки, и размещены в трубе из стекло-пластика, образующей корпус нагрузки. С торцов стеклопласти-ковый корпус имеет металлические фланцы с отверстиями.
Для интенсивного отведения тепла, выделяемого в рези-стивных элементах при работе нагрузки, в нижней части ее кор-пуса установлен вентилятор, обеспечивающий продувку воздуха в трубе. Нижний фланец корпуса нагрузки крепится к опоре с тремя лапами.
На одной из лап опоры, закреплен блок управления с тумблером включения вентилятора, штеккером питания и разъемом для подключения амперметра.
