Назначение активной высоковольтной нагрузки АВН-70:
Активная высоковольтная нагрузка АВН-70 предназначена для проведения регламентных метрологических испытаний различных высоковольтных установок для проверки электрической прочности изоляции СКАТ-70, прожига изоляции силовых кабелей АИП-70, аппаратов испытания диэлектриков АИД-70М, АИД-70Ц.
Нагрузка с различными значениями сопротивлений АВН-70 необходима:
- Для проверки автоматического отключения высокого напряжения при превышении предельных значений токов и напряжений;
- Определения относительной погрешности измерения амплитудных значений напряжений постоянного и переменного тока;
- Определения погрешностей измерения постоянного тока амперметрами, встроенными в аппараты высокого напряжения.
Значения активных нагрузок АВН-70:
| № | Требуемые параметры R (МОм) | Номер схемы соединений | Расчетное значение сопротивления (МОм) |
| 1 | 0,7- 0,8 | 1 | 0,8 |
| 2 | 1,2 - 1,5 | 2 | 1,33 |
| 3 | 2 - 2,5 | 3 | 2 |
| 4 | 2,29 | ||
| 4 | 6 - 7 | 5 | 6,4 |
| 5 | 8 - 10 | 6 | 8,5 |
| 7 | 9,3 | ||
| 6 | 14 - 15 | 8 | 14,7 |
| 7 | 20 - 25 | 9 | 20 |
| 10 | 24 | ||
| 8 | 60 - 70 | 11 | 60 |
| 12 | 64 | ||
| 13 | 68 |
Особенности активной высоковольтной нагрузки АВН-70:

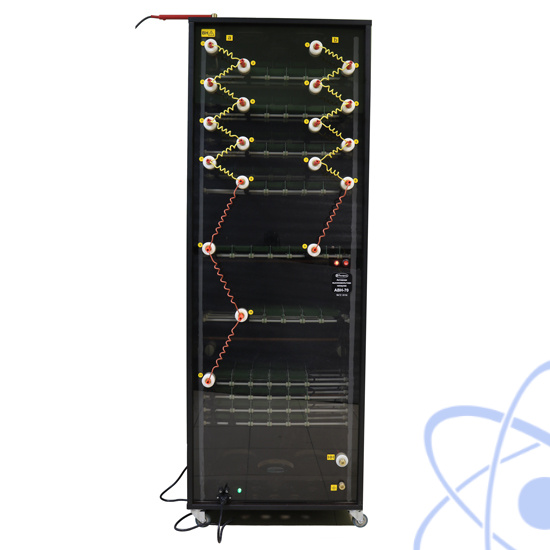

АВН-70 выполнена в виде передвижного лабораторного шкафа, устанавливаемого рядом с объектом испытаний на ограждаемой испытательной площадке. В качестве элементов нагрузки используются модули, собранные из резисторов. Каждый модуль представляет собой сборку из 25 резисторов, впаянных в печатные платы.
Передняя панель и внутренний каркас изготавливаются из монолитного поликарбоната.
АВН-70 состоит из 20 модулей, которые закреплены между боковыми стенками каркаса с помощью диэлектрических шпилек.
Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.
Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха.
Аварийное включение вентиляторов осуществляет термореле со встроенным датчиком температуры.
Схема включения нагрузки предусматривает подключение эталонного амперметра между клеммами «НН» и «Земля». Для защиты низковольтной цепи нагрузки установлены разрядники.
Задание (набор) необходимых параметров нагрузки осуществляется коммутацией единичных модулей с помощью перемычек со штекерами. Контактные клеммы размещены на передней панели корпуса нагрузки.
