Назначение аппарата испытательно-прожигающего АИП-70М:
Аппарат испытательно-прожигающий АИП-70М предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.
Область применения АИП-70М - электросетевые предприятия, обслуживающие электрические сети напряжением от 0,4 до 10 кВ.
Описание аппарата испытательно-прожигающего АИП-70М:

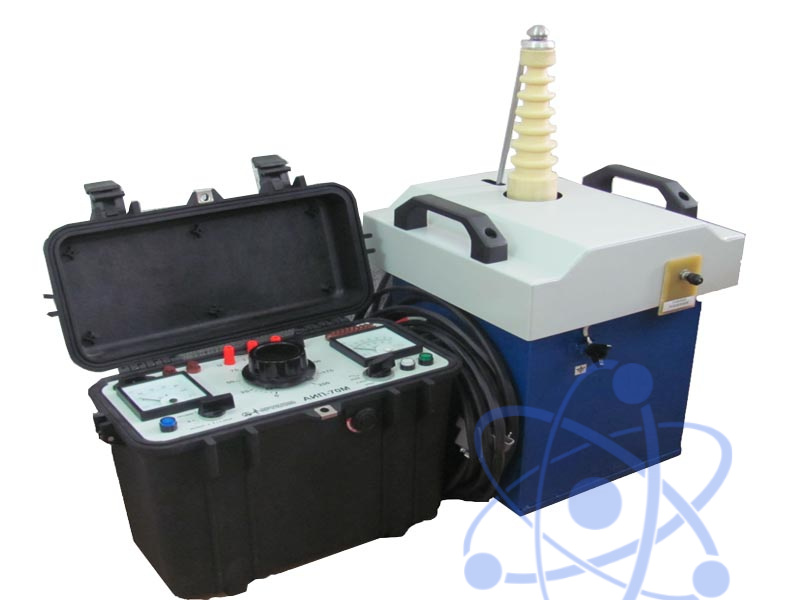

Конструктивно аппарат испытательно-прожигающий АИП-70М состоит из двух блоков - блока высоковольтного и блока управления.
Высоковольтный блок включает в себя высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель, замыкатель и блок защиты. Высоковольтный трансформатор, высоковольтные резисторы, высоковольтный выпрямитель, высоковольтный выключатель закреплены на изоляционной крышке и помещены в бак, заполненный трансформаторным маслом. Испытательное напряжение выводится из бака через высоковольтный вывод. Защитное заземление подключается к клемме на баке.
В блоке управления размещены элементы управления, защиты, световой сигнализации, измерительные приборы, разъемы и клеммы для подключения сетевого кабеля, кабеля питания высоковольтного блока и кабеля измерений .
