Назначение высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-28СНЧ компакт:

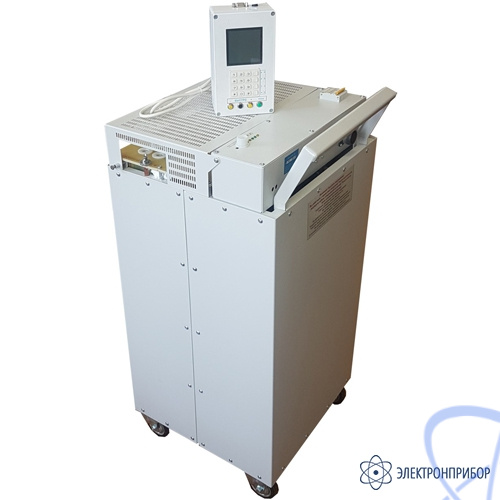

Высоковольтные установки серии УВУ-СНЧ предназначены для испытаний высоковольтных кабельных линий с изоляцией из сшитого полиэтилена синусоидальным или прямоугольным напряжением сверхнизкой частоты 0,01…1 Гц. и повышенным постоянным напряжением. Установка состоит из 2-х блоков: высоковольтный блок на колесах и пульт управления с графическим дисплеем с функцией осциллографа для просмотра сигналов.
Особенности высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-28СНЧ компакт:
- ЖКИ-дисплей 160*160 точек с отображением величины напряжения, токов утечки, емкости кабеля, вывод рекомендаций, сообщений об ошибке и результатах на русском языке. Осцилографическое представление сигналов;
- Цифровая система формирования выходного сигнала;
- Возможность использования как испытательной установки постоянного напряжения положительной или отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
- Измерение параметров нагрузки: емкости и сопротивления;
- Частота выходного напряжения: ручная установка или автоподстройка частоты
- Режим работы – непрерывный без ограничений;
- Не содержит механических переключателей и масла;
- Полный автоматический цикл испытаний по встроенным программам испытаний с возможностью перепрограммирования под задачи самим пользователем;
- Программное обеспечение «Регистратор VLF» возможность передачи результатов испытаний на компьютер, хранение информации в базе; данных, распечатка протокола испытаний в соответствии с законом РФ;
- Полная сохранность кабелей из сшитого полиэтилена при испытаниях.
Системы безопасности персонала обеспечивают 3 уровня электробезопасности персонала:
- автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле;
- пульт на инфракрасных лучах гарантирует отсутствие контакта с высоковольтной установкой;
- изолированный зажим подключения кабеля с металлической крышкой, с конечным выключателем запрета работы установки при поднятой крышке.
Описание высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-28СНЧ компакт:
Встроенный пакет программ для испытаний жил и оболочки 1 фазного и 3-х фазного кабеля с автоматическим завершением работы с возможностью самостоятельного программирования и записи результатов во флэш- память пульта управления.
Хранение результатов испытания в памяти с возможность передачи данных в компьютер. Программное обеспечение на русском языке: с базой данных испытаний, с автоматической расстановкой данных и распечаткой протоколов испытаний в соответствии с требованиями принятыми на территории РФ.
Рис.1. Показания дисплея во время работы
