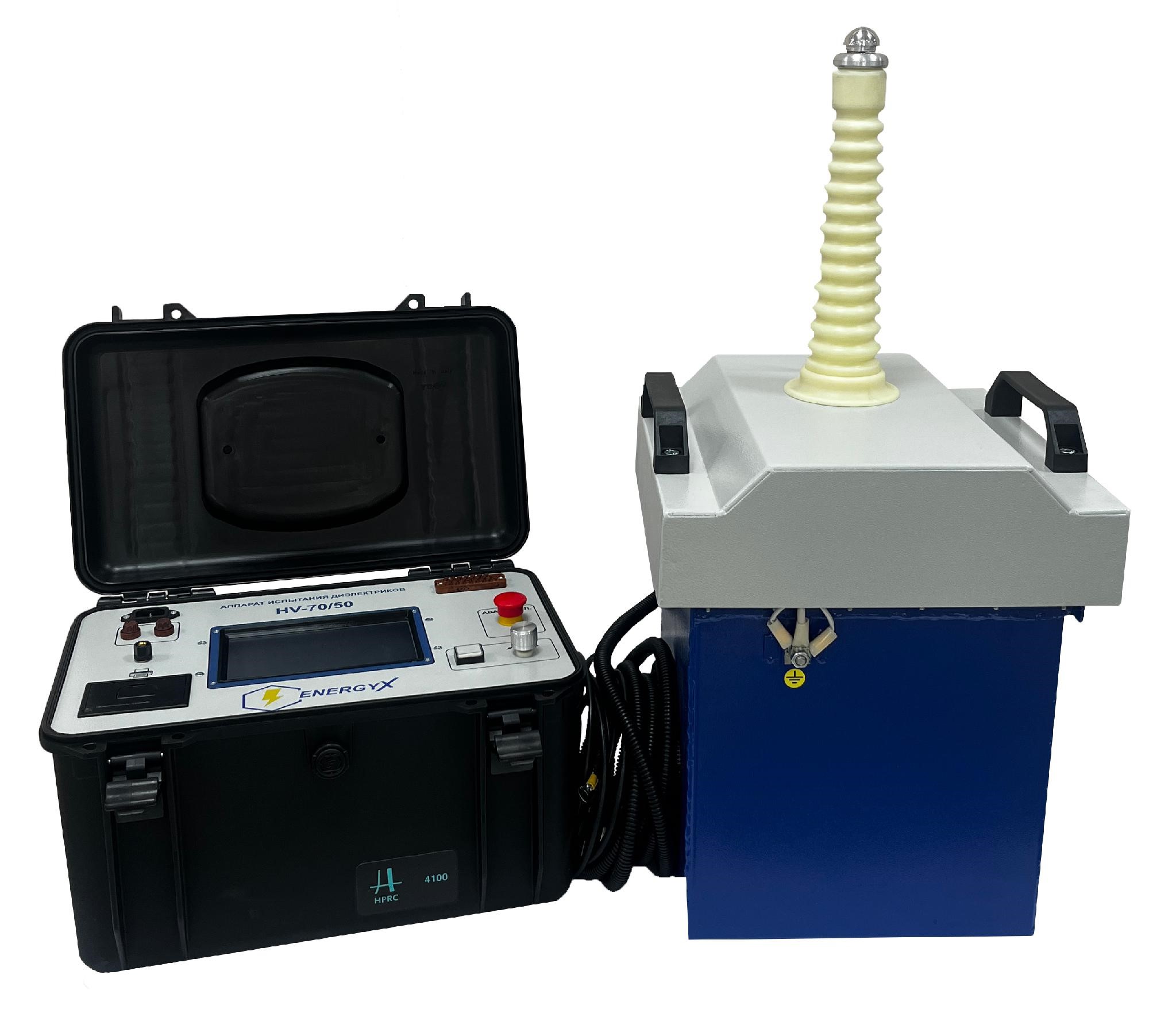

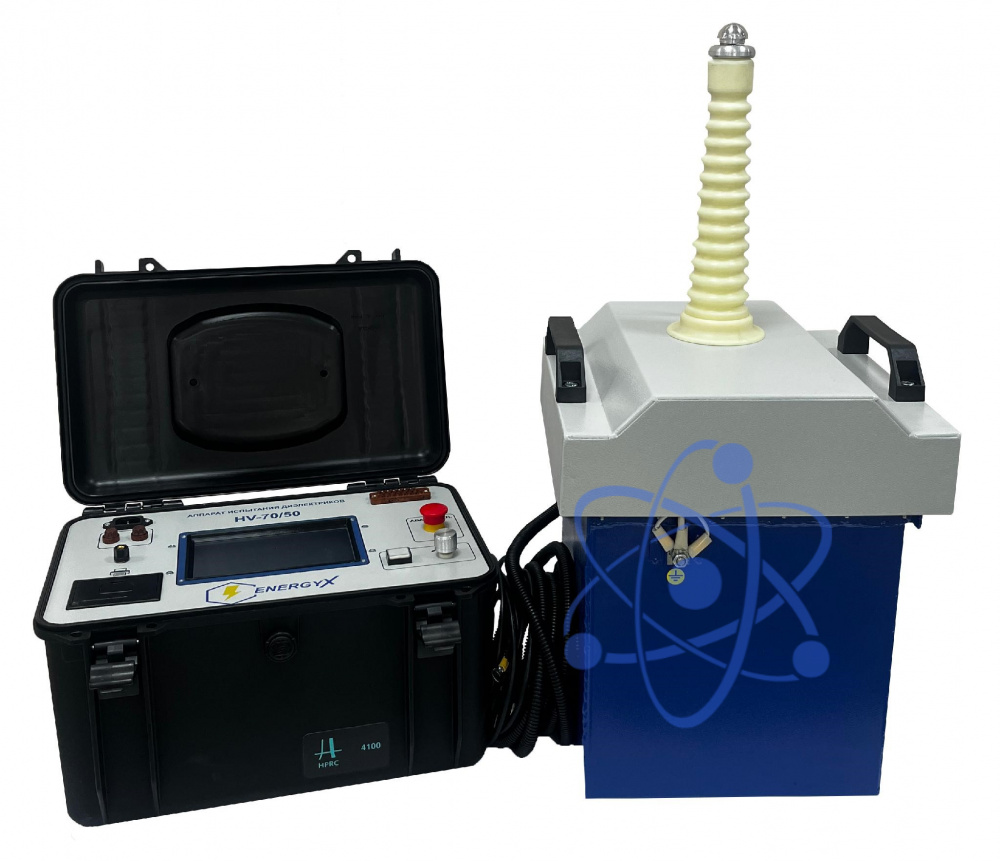

Характеристики и назначение аппарата испытания диэлектриков HV 70/50
|
Климатический фактор
|
Значение
|
|
Температура окружающего воздуха, °С
|
от -10 до +40
|
|
Относительная влажность воздуха, %
|
до 80 при +20 °С
|
|
Атмосферное давление, кПа (мм рт.ст.)
|
84–106,7 (630–800)
|
Условия применения
|
Климатический фактор
|
Значение
|
|
Температура окружающего воздуха, °С
|
от +15 до +25
|
|
Относительная влажность воздуха при 20 °С, %
|
от 50 до 80
|
|
Атмосферное давление, кПа (мм рт. ст.)
|
84-106,7 (630-800)
|
|
Частота питающей сети, Гц
|
от 49,5 до 50,5
|
|
Напряжение питающей сети переменного тока, В
|
от 198 до 242 либо
от 207 до 253
|
Технические характеристики
|
Наименование
|
Значение
|
|
Диапазон измерения высокого напряжения переменного тока синусоидальной формы (действующее значение) частотой 50 Гц, кВ
|
от 10 до 50
|
|
Диапазон измерения высокого напряжения постоянного тока (амплитудное значение), кВ
|
от 10 до 70
|
|
Диапазон измерения силы переменного тока при испытании электрической прочности изоляции, мA
|
от 0,2 до 20
|
|
Диапазон измерения силы постоянного тока при испытании электрической прочности изоляции, мA
|
от 0,1 до 20
|
|
Пределы основной относительной погрешности при измерении напряжения переменного тока синусоидальной формы частотой 50 Гц, не более
|
±3
|
|
Пределы основной относительной погрешности при измерении напряжения постоянного тока не более, %
|
±3
|
|
Пределы основной приведенной погрешности при измерении силы переменного тока синусоидальной формы частотой 50 Гц не более,%
|
±5
|
|
Пределы основной приведенной погрешности при измерении силы постоянного тока не более, %
|
±5
|
|
Пределы допускаемых дополнительных погрешностей при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °С по отношению к нормальным значениям температуры
|
не превышает половины предела допускаемой основной погрешности
|
|
Наименование
|
Значение
|
|
Диапазон регулирования высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ
|
от 2 до 50
|
|
Диапазон регулирования высокого напряжения постоянного тока, кВ
|
от 2 до 70
|
|
Дополнительная погрешность воспроизведения напряжения при автоматическом методе набора напряжения, В
|
±500
|
|
Выходной переменный рабочий ток (действующее значение) в режиме «Испытание», мА, не менее
|
15
|
|
Выходной выпрямленный рабочий ток (действующее значение) в режиме «Испытание», мА, не менее
|
15
|
|
Выходной переменный рабочий ток (действующее значение) в режиме короткого замыкания в режиме «Прожиг», мА, не менее
|
20
|
|
Выходной выпрямленный рабочий ток (действующее значение) в режиме короткого замыкания в режиме «Прожиг», мА, не менее
|
20
|
|
Потребляемая мощность, кВ·А, не более
|
2,2
|
|
Питание аппарата осуществляется от однофазной сети переменного тока частотой 50 Гц напряжением, В
|
220 ± 22 или
230±23
|
Прочие характеристики
Масса, кг, не более:
- блока высоковольтного – 54
- блока управления – 16
Габаритные размеры, мм,не более:
- блока высоковольтного – 370х370х760
- пульта управления – 450х300х300
