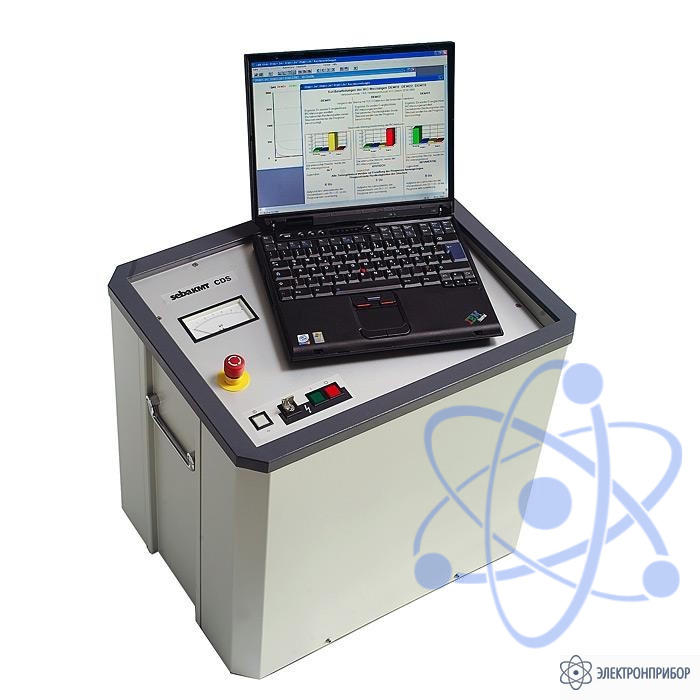

Назначение системы для диагностики бумажного кабеля CDS RVM
Портативная комбинированная установка CDS RVM используется по всему миру в качестве универсальной системы для диэлектрической диагностики кабелей с бумажно-маслянной изоляцией и использует известный измерительный метод - измерение возвратного напряжения (RVM-Анализ).
RVM-анализ
RVM оценка основывается на пороговых величинах, т.е. оцениваются нелинейное соотношение возвратного напряжения от содержания влаги при разных зарядных напряжениях и форма кривой. Для определения нелинейности измеряются начальная крутизна (фронт) возвратного напряжения для двух зарядных напряжений, находящихся в соотношении 2:1 (2 кВ и 1 кВ). Отношение начальных фронтов друг к другу при идеально сухих кабелях имеет значение 2.0 и оно будет приблизительно 1.5 в зависимости от влажного кабеля.
Достоинства системы для диагностики бумажного кабеля CDS RVM
- Неразрушающая диагностика
- Анализ тока зарядки для распознавания единичных проблемных мест в кабеле
- Простое управление благодаря меню измерительного процесса
- Определение состояния кабеля с бумажно-масляной изоляцией, не повреждая его
- Простое управление и автомат. процесс измерения
- Трехфазное параллельное измерение тока и напряжен. Время полного измерения – 1 час
- Измерение зарядного тока на фазе формирования
- Улучшенная техника фильтрации для индуцир.кабелей
- Увеличенная емкость аккум. для послед.измерений
- Расшир.диапазон для формирующ.напряжений до 5 кВ-диагностика высоковольтных кабелей
