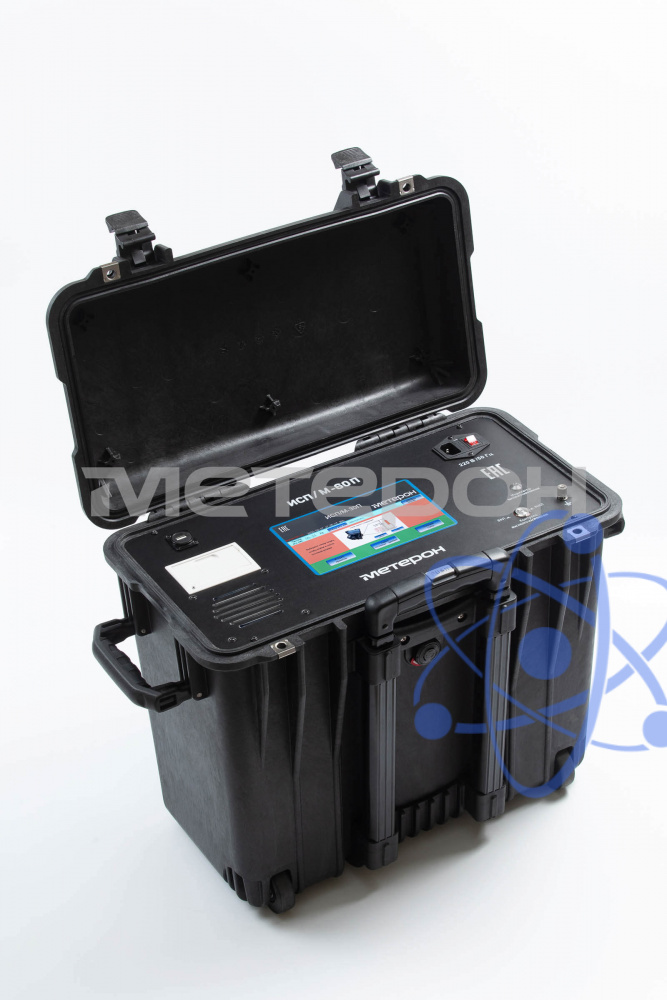

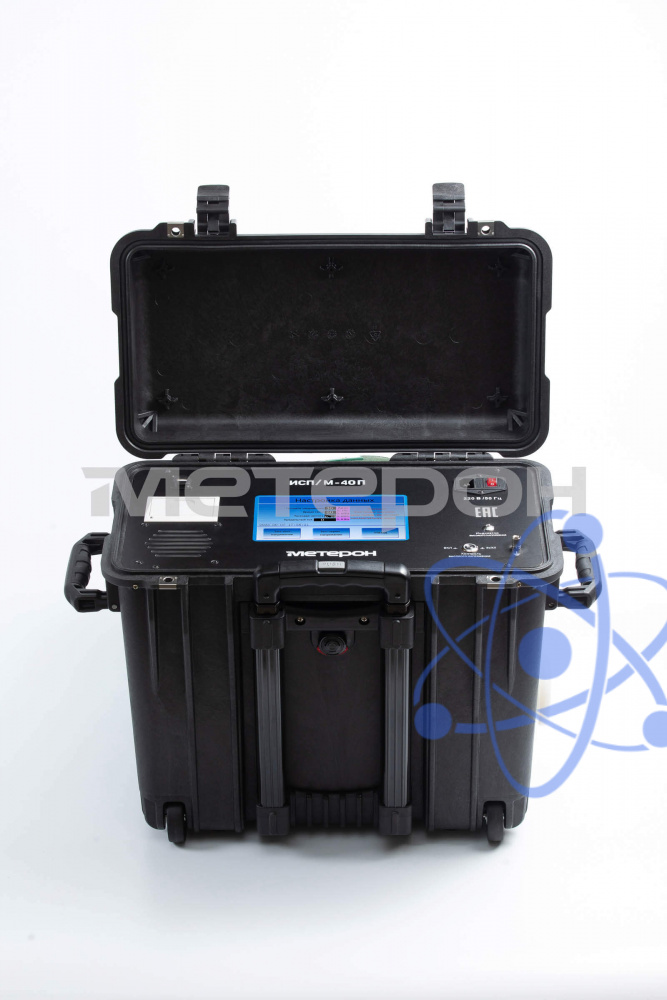

Метерон ИСП/М-60П – установка, предназначенная для испытания основной изоляции силовых кабелей из сшитого полиэтилена напряжением до 60 кВ сверхнизкой частоты. Метерон ИСП/М-60П выполнена в едином блоке, оснащенном колесами и ручкой.
Функции испытательной установки СНЧ Метерон ИСП/М-60П
- испытания основной изоляции кабелей из сшитого полиэтилена (СПЭ) переменным напряжением сверхнизкой частоты с измерением тока утечки,
-
испытания бумажно-масляной изоляции кабелей и оболочки кабелей из сшитого полиэтилена (СПЭ) постоянным напряжением с измерением тока утечки (опция).
Особенности испытательной установки СНЧ Метерон ИСП/М-60П
- моноблочная конструкция, удобная для перемещения,
-
расширенный диапазон выходного тока,
-
возможность установки предельного значения тока утечки,
-
возможность испытания кабелей длиной 8 - 12 км (точная длина зависит от емкостных характеристик кабеля).
Метрологические характеристики испытательной установки СНЧ Метерон ИСП/М-60П
|
Характеристика
|
Диапазон
|
Погрешность
|
Примечение
|
|
Воспроизведение напряжения переменного тока (синус)
|
От 1 до 60 кВ
|
±3% от измеренного значения
|
Выходная частота: 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц. Ручная и автоматическая регулировка.
|
|
Воспроизведение напряжения постоянного тока
|
От 1 до 60 кВ
|
±3% от измеренного значения
|
Опция
|
|
Измерение силы переменного тока
|
От 0,1 до 75,0 мА
|
±3% от измеренного значения
|
|
|
Измерение силы постоянного тока
|
От 0,1 до 25,0 мА
|
±3% от измеренного значения
|
Опция
|
Общие характеристики испытательной установки СНЧ Метерон ИСП/М-60П
|
Максимальная емкость испытываемого объекта
|
4 мкФ при 0,01 Гц
|
|
0,4 мкФ при 0,1 Гц
|
|
Источник питания
|
От 209 до 231 В
50 Гц / 60 Гц.
|
|
Рабочие условия
|
От -20 до +50 ˚С, до 85% о.в.
|
|
Масса
|
45 кг (ИСП/М-60П),
4 кг (конденсатор)
|
Комплектация испытательной установки СНЧ Метерон ИСП/М-60П
- Установка ИСП/М-60П 1 шт.
-
Конденсатор 0,04 мкФ 1 шт.
-
Набор измерительных принадлежностей 1 шт.
-
Предохранитель 2 шт.
-
Сетевой кабель 1 шт.
-
Бумага для принтера 2 шт.
-
Руководство по эксплуатации 1 шт.
