Описание УПК-04М
Указатель повреждения кабелей УПК-04М – это малогабаритный переносный прибор для контроля состояния изоляции низковольтных и высоковольтных кабелей с рабочим напряжением до 10 кВ и длиной до 15 км, а также изоляторов и других узлов высоковольтных и низковольтных сетей.
С помощью прибора УПК-04М можно определить дефектный кабель (выделить направления), вид повреждения («Заплывающий пробой», «Короткое замыкание»), проводить контроль вновь проложенных линий.
Устройство и работа указателя УПК-04М

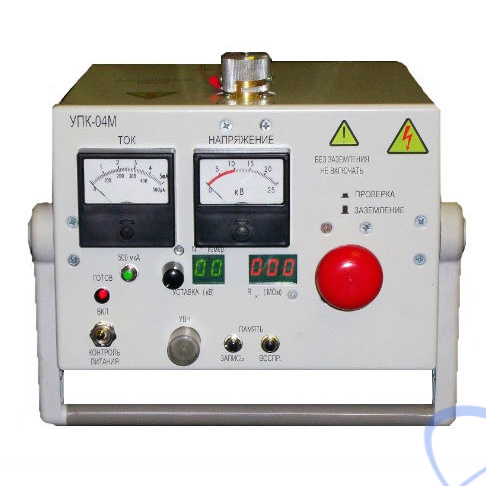

УПК-04М выполнен в надежном металлическом корпусе, что исключает повреждение внутренней схемы прибора, а также воздействие внешних электромагнитных излучений.
Для защиты обслуживающего персонала от поражения электрическим током подключение прибора УПК-04М к нагрузке производится при помощи высоковольтного кабеля и изолирующей штанги. Так же производится обязательное заземление УПК-04М с помощью заземляющего проводника со струбциной из комплекта поставки. Прибор УПК-04М производит автоматический разряд объекта испытаний при снятии испытательного напряжения.
Оценка состояния сопротивления изоляции объекта осуществляется с помощью встроенного в УПК-04М указателя напряжения до 20 кВ и милиамперметра. У прибора падающая ВАХ, поэтому, чем больше утечки (меньше сопротивление изоляции), тем меньше напряжение на выходе прибора УПК-04М, что видно на встроенном киловольтметре.
Кроме того, что прибор УПК-04М измеряет напряжение выхода, ток нагрузки, он измеряет и сопротивление нагрузки, значение которого высвечивается на светодиодном дисплее. Диапазон измерения сопротивлений - 1-999 МОм. В память прибора может быть записано десять измеренных значений сопротивления по желанию оператора.
